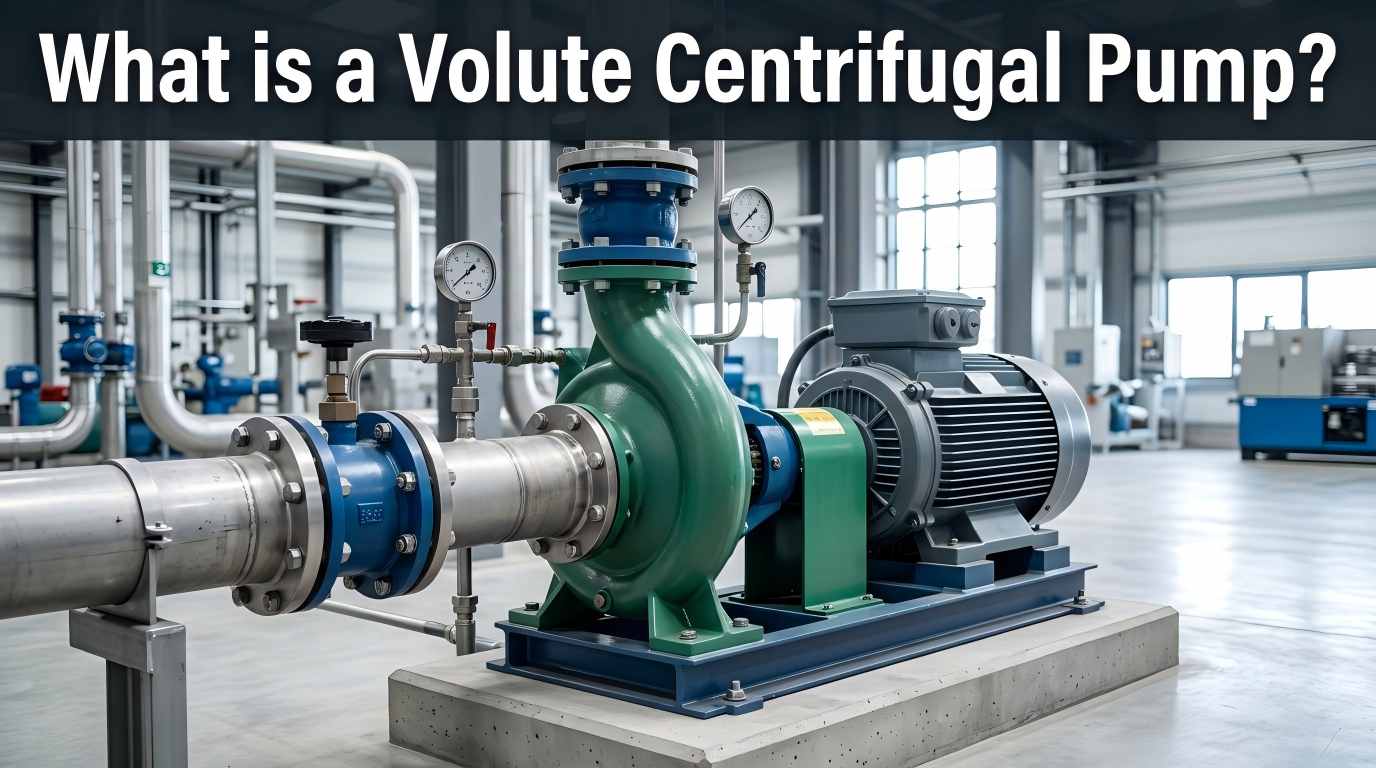

A спиральный центробежный насоспредставляет собой тип динамического насоса, который преобразует механическую энергию в гидравлическую энергию посредством вращения рабочего колеса и использует спиральный спиральный корпус для эффективной подачи жидкости. В отличие от других типов центробежных насосов, его наиболее заметной особенностью является спиральный корпус (также известный как спиральный корпус), который является основным компонентом, отличающим его от таких моделей, как диффузионные центробежные насосы. Центробежные насосы спирального типа имеют прочную конструкцию, относительно низкую стоимость, бесшумную работу и надежную работу с минимальным воздействием коррозии и эрозии. Они являются предпочтительным оборудованием для большинства промышленных и гражданских систем подачи жидкостей.
Стабильная работа насоса зависит от координации различных компонентов. Основные компоненты и их функции следующие:
Спиральная камера, окружающая рабочее колесо, с площадью поперечного сечения, которая постепенно увеличивается от выхода рабочего колеса к выпускному отверстию. Его основные функции заключаются в сборе высокоскоростной жидкости, уменьшении скорости и повышении давления. Его форма и размер напрямую влияют на эффективность и давление насоса. Он разделен на одинарную улитку (наиболее широко используемую) и двойную улитку (уравновешивает радиальную силу и продлевает срок службы).
«Сердце» насоса — вращающийся компонент с изогнутыми лопастями, соединенный с двигателем через вал насоса. Он вращается с высокой скоростью, создавая центробежную силу, всасывая жидкость и передавая кинетическую энергию. Параметры лопастей (форма, количество, угол) определяют производительность, напор и эффективность насоса.
Вал насоса передает механическую энергию от двигателя к рабочему колесу. Подшипники поддерживают вращение вала насоса, сохраняют соосность и уменьшают трение. В условиях работы при высоких температурах и высоком давлении необходимы маслоохладители для предотвращения ухудшения качества масла и продления срока службы подшипников.
Предотвращает утечку жидкости и попадание наружного воздуха во избежание кавитации. Распространенные типы включают механические уплотнения и уплотнения. Использование вспомогательных систем уплотнений может повысить надежность, а техническое обслуживание может соответствовать стандартам API 682.
Всасывающее отверстие расположено в центре улитки для всасывания жидкости; выпускное отверстие находится в конце улитки для подачи жидкости под давлением. Размер и форма обоих влияют на сопротивление жидкости и эффективность насоса.
Рабочий процесс представляет собой непрерывное преобразование энергии, разделенное на 4 основных этапа:
Двигатель приводит крыльчатку во вращение на высокой скорости, образуя область низкого давления в центре крыльчатки. Жидкость всасывается в насос под разницей давлений.
Поскольку крыльчатка вращается непрерывно, лопасти толкают жидкость в радиальном направлении, значительно увеличивая скорость потока жидкости и кинетическую энергию.
Высокоскоростная жидкость поступает в спиральный корпус, где увеличенный проходной канал снижает скорость потока, преобразуя кинетическую энергию в энергию давления для достижения подачи под высоким давлением.
Жидкость под давлением выпускается через выпускное отверстие. Благодаря непрерывному вращению рабочего колеса обеспечивается непрерывная подача.
Спиральная структура соответствует характеристикам потока жидкости, уменьшая потери на турбулентность. КПД в расчетных условиях достигает 70–90% при равномерном распределении скорости потока.
Меньше основных компонентов, простота обработки и установки, отсутствие сложного механизма передачи, низкий уровень отказов, отсутствие необходимости во впускных и выпускных обратных клапанах и низкие затраты на техническое обслуживание.
Могут быть разработаны в различных спецификациях в зависимости от условий работы, подходят для различных жидкостей, таких как чистая вода, сточные воды и химические среды, и адаптируются к условиям работы при нормальной температуре, высокой температуре и высоком давлении.
Интегрированный дизайн, небольшой размер и легкий вес, подходят для сценариев с ограниченным пространством и легко интегрируются в существующие системы доставки.
Низкая стоимость производства, удобная замена изнашиваемых деталей, экономия энергии за счет эффективной работы, подходит для сценариев доставки с большим потоком.
Спиральные центробежные насосы являются надежным выбором для подачи промышленных жидкостей благодаря своим гидродинамическим преимуществам. Однако на их фактическую энергоэффективность влияют такие детали, как выбор материала и производство. Teffiko разрабатывает стабильные и эффективные решения для доставки жидкости посредством точных исследований и разработок и строгих испытаний. Добро пожаловать на консультацию или заказ:www.teffiko.com
