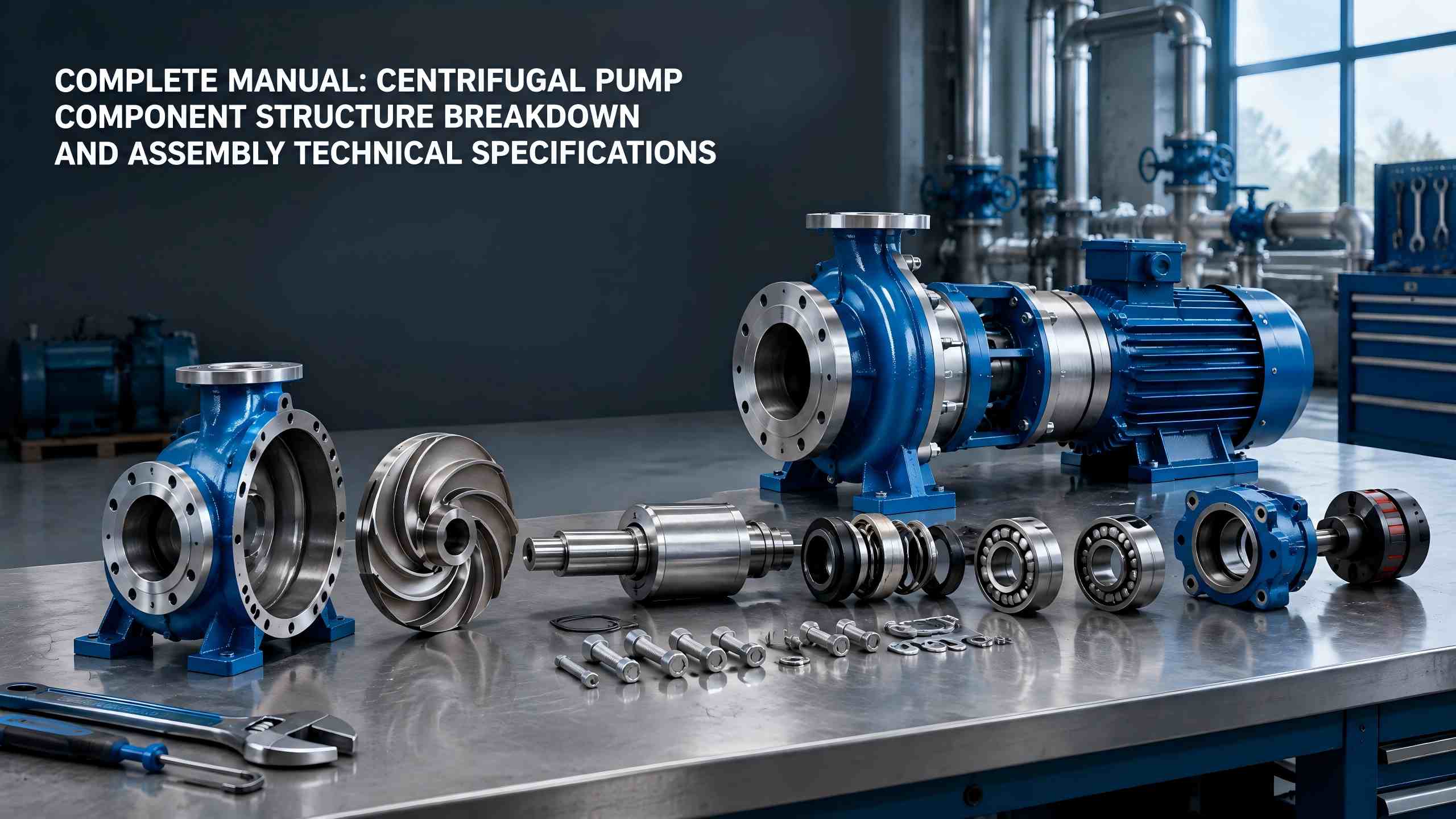

Технические характеристики конструкции и сборки компонентов центробежного насоса

Центробежные насосышироко используются в промышленном водоснабжении-дренаже, системах отопления, вентиляции и кондиционирования воздуха, транспортировке химических жидкостей, муниципальном водоснабжении и других областях. В этом документе подробно описаны конструкция и функции основных компонентов, узлов защиты уплотнений и вспомогательных принадлежностей.Теффикоцентробежные насосы. Он также обеспечивает полную подготовку к предварительной сборке, стандартные процедуры и технические требования, чтобы помочь пользователям снизить частоту отказов оборудования с самого начала.

I. Уплотнения и защитные узлы центробежных насосов

Уплотнительные и защитные узлы определяют герметичность, стабильность работы и срок службы водяных насосов. В основном они включают в себя уплотнительные элементы, подшипники, корпуса подшипников и другие детали и служат важными компонентами для предотвращения утечек воды, ненормального шума, вибрации и поломок.

Механические уплотнения и уплотнения

Обычные конструкции уплотнений центробежных насосов делятся на две категории: механические уплотнения и сальниковые уплотнения. Механическое уплотнение состоит из вращающегося кольца, неподвижного кольца, пружин и уплотнительных колец. Его торцевые поверхности точно подходят для обеспечения практически нулевых утечек, а также обладают износостойкими и термостойкими свойствами, что делает его пригодным для промышленных условий эксплуатации при высоком давлении и высоких скоростях.

В уплотнительных уплотнениях используются гибкие наполнители из графита и ПТФЭ. Благодаря простой конструкции, простоте обслуживания и низкой стоимости они в основном применяются в бытовых водяных насосах и небольших центробежных насосах низкого давления. Их недостаток заключается в незначительном просачивании воды в процессе эксплуатации, требующем периодической подтяжки или замены набивки.

Подшипники и корпуса подшипников

Подшипники поддерживают высокоскоростное вращение вала насоса, уменьшают сопротивление механического трения и обеспечивают плавную работу вала без смещений и дрожания. Корпус подшипника действует как защитный кожух для подшипников. Он хранит смазочное масло и смазку внутри, обеспечивая непрерывную смазку и отвод тепла от подшипников, чтобы предотвратить перегрев, перегорание и заклинивание подшипников при сухом шлифовании.

II. Вспомогательные комплектующие для центробежных насосов

Вспомогательные узлы не выполняют непосредственно работу с жидкостью, однако они гарантируют безопасную, стабильную и стандартную работу всего оборудования и являются неотъемлемой частью полной системы центробежных насосов.

• Впускные и выпускные фланцы: обеспечивают стандартное соединение между водяным насосом и трубопроводами, обеспечивают герметичность соединений и предотвращают просачивание воды и утечку воздуха.
• Основание и муфта: основание фиксирует весь блок и снижает рабочую вибрацию; Муфта соединяет вал насоса и вал двигателя для достижения синхронной передачи мощности.
• Клапан выпуска воздуха и сливной клапан: выпуск воздуха при запуске исключает закупорку воздуха и кавитацию; дренаж при отключении предотвращает замерзание и коррозию, защищая внутренние компоненты.

III. Подготовка к сборке центробежных насосов

Качество сборки центробежных насосов оказывает непосредственное влияние на эксплуатационные характеристики и срок службы. Стандартизированные приготовления должны быть завершены до официальной сборки, чтобы избежать неправильной сборки, сборки с недостающими деталями и сборки, не соответствующей требованиям.

•  Тщательно изучите техническую документацию: внимательно прочитайте руководство по эксплуатации центробежного насоса, сборочные чертежи и требования к техническим параметрам, а также ознакомьтесь со структурой оборудования и стандартами сборки.
•  Основные критерии качества компонентов: уточнить стандарты приемки для каждого компонента центробежного насоса и подтвердить, что детали не имеют деформаций, трещин, износа и коррозии.
•  Инвентаризация и проверка запасных частей: проверяйте все компоненты один за другим, чтобы убедиться в комплектности принадлежностей, соответствии спецификациям и соответствующему качеству, а также запретить установку дефектных деталей.
•  Подготовьте инструменты и измерительные инструменты. Заранее подготовьте сборочное и измерительное оборудование, включая гаечные ключи, штангенциркули, уровни и инструменты для выравнивания, чтобы гарантировать точность сборки.
•  Подготовьте расходные материалы: подготовьте смазочное масло, консистентную смазку, уплотнительные набивки, прокладки и другие расходные материалы для удовлетворения требований к смазке и уплотнениям для сборки.

IV. Стандартная последовательность сборки центробежных насосов

Центробежные насосы разных моделей незначительно различаются по конструкции и порядку сборки. Центробежный насос обратного выдвижения типа IS, который находит самое широкое применение, использует универсальные стандартные процедуры сборки. Конкретные шаги заключаются в следующем:

1. Соберите подшипниковые узлы: точно установите подшипники в предусмотренных местах на валу насоса, обеспечив полную посадку подшипников и возможность гибкого вращения.

2. Собрать узел вала насоса: Установить вал насоса с собранными подшипниками в корпус насоса целиком, обеспечив плавное вращение без заеданий.

3. Закрепите корпус и раму насоса. Установите и закрепите весь корпус насоса на раме оборудования, убедившись, что корпус насоса расположен горизонтально, прочно и не шатается.

4. Установите крышку насоса и рабочее колесо. Предварительно установите крышку насоса на место вала насоса, затем закрепите рабочее колесо, чтобы гарантировать надежность крепления рабочего колеса и равномерные зазоры.

5. Соберите и закрепите весь блок: точно стыкуйте и зафиксируйте крышку насоса и корпус насоса, затем закрепите весь корпус насоса на основании оборудования.

6. Обработка внешнего вида: Очистите весь блок от мусора и пятен, проверьте целостность внешнего вида и завершите общую работу по уборке.

7. Выравнивание и калибровка муфты. Завершите установку муфт двигателя и корпуса насоса, выполните коррекцию соосности, чтобы обеспечить точность передачи.

V. Основные технические требования к центробежному насосу в сборе

После завершения сборки необходимо проводить строгий контроль и приемку в соответствии с техническими стандартами для обеспечения квалифицированной работы оборудования. Основные критерии приемки перечислены ниже:

•  Гибкое вращение всего устройства: Аккуратно поверните корпус насоса и вращающийся вал вручную. Устройство должно вращаться плавно и равномерно, без заеданий и шума механического трения.
•  Отсутствие люфта вала насоса. Вал насоса не должен иметь явного осевого или радиального смещения, иметь соответствующие зазоры, люфты и биения.
•  Соответствующая соосность муфты: отклонение соосности между полумуфтой насоса и полумуфтой двигателя должно соответствовать техническим параметрам оборудования, чтобы избежать вибрации, ненормального шума и износа, вызванных эксцентриковым действием.
•  Стандартная заправка смазкой: Заполните подшипники и детали трансмиссии соответствующим количеством смазочного масла и смазки. Поддерживайте необходимый объем масла, чтобы предотвратить сухое шлифование, вызванное нехваткой масла или скоплением пыли из-за чрезмерного перелива масла.

Краткое содержание

Компоненты центробежного насоса закладывают основу для работы оборудования. Рабочие колеса, корпуса насосов, валы насосов, уплотнительные элементы, подшипники и другие детали выполняют соответствующие функции и взаимодействуют друг с другом, определяя производительность и срок службы насоса. Между тем, стандартизированная предварительная подготовка, соответствующая последовательность сборки и строгие стандарты приемки сборки являются ключом к предотвращению сбоев оборудования, повышению эффективности работы и продлению срока службы оборудования. Владение структурой деталей и технологией сборки.ТеффикоЦентробежные насосы служат важной основой для эксплуатации, технического обслуживания оборудования, пуско-наладочных работ и устранения неисправностей.
