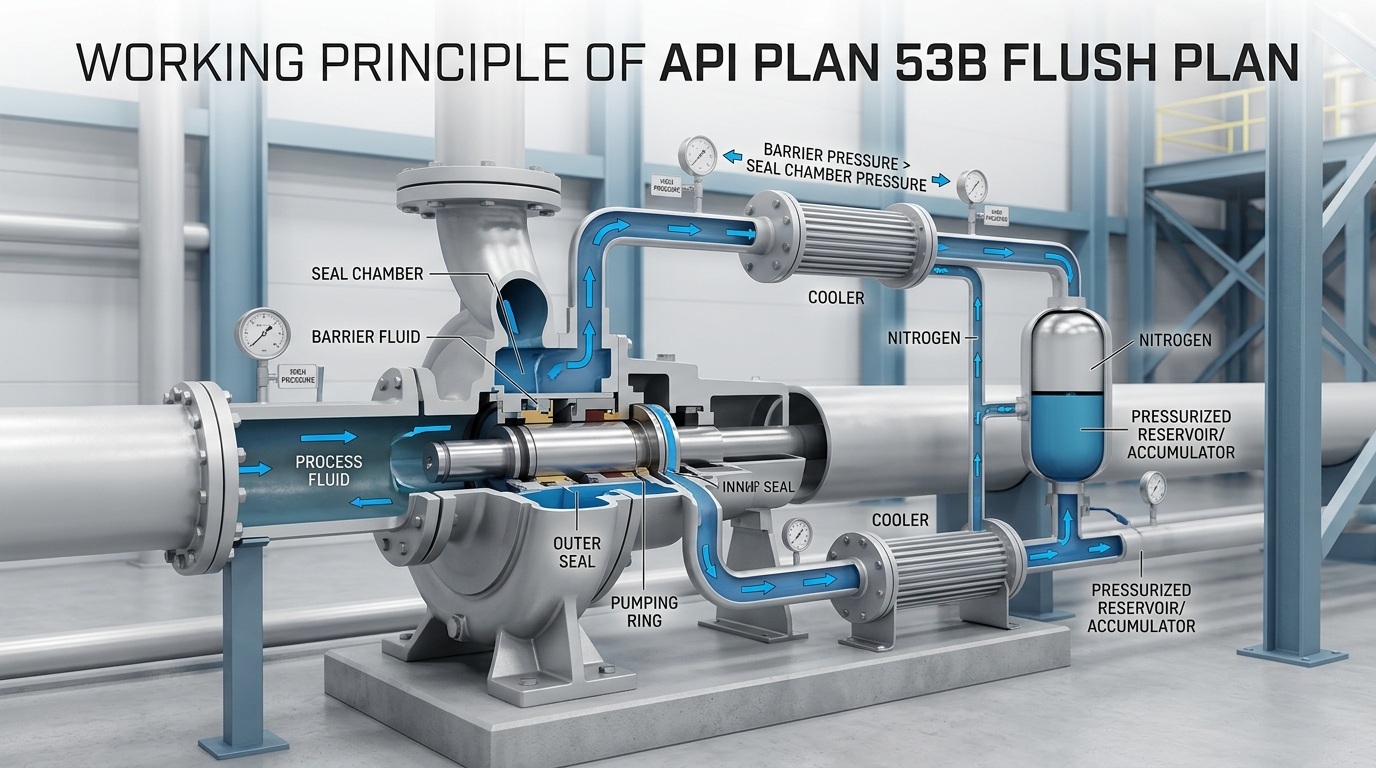

План промывки API PLAN 53B — это основная система циркуляции и создания давления барьерной жидкости для герметичных уплотнений в условиях работы с токсичными и легковоспламеняющимися средами под высоким давлением, которая строго соответствует отраслевому стандарту API 682. Многие производители насосов, а также инженеры по эксплуатации и техническому обслуживанию не различают логику создания давления в Планах 53A, 53B и 53C. В этом документе полностью объясняется принцип работы плана очистки API PLAN 53B.
В сочетании с полным циклом запуска, остановки и эксплуатации оборудования принцип работы плана промывки API PLAN 53B можно точно разделить на три основных этапа: установление давления, циркуляционное охлаждение, компенсация утечек и мониторинг. Весь процесс работает в замкнутом контуре и в автоматическом режиме с превосходной стабильностью.
Перед запуском системы предварительно заправьте инертный газ в газовую камеру баллона через специальный загрузочный порт аккумулятора, чтобы завершить калибровку давления в системе. Общее давление затворной жидкости строго контролируется и должно быть на 2–6 кг/см² выше давления технологической среды в камере уплотнения насоса, чтобы сформировать надежный барьер давления. Опираясь на эластичные буферные характеристики баллона, система может поддерживать стабильное давление в течение короткого времени даже при незначительной потере затворной жидкости, предотвращая разрушение уплотнения, вызванное внезапным падением давления, и закладывая прочную основу безопасности для запуска и эксплуатации оборудования.
После запуска насоса встроенное насосное кольцо обеспечивает циркуляцию затворной жидкости. Затворная жидкость при низкой температуре и высоком давлении смазывает пары трения уплотнения, отводя тепло. Нагретая затворная жидкость проходит через теплообменник для охлаждения, а затем возвращается в камеру уплотнения, образуя замкнутый контур. Эта контролируемая температура и давление эффективно предотвращают высокотемпературный износ, сухое горение и закоксовывание поверхностей уплотнений, а также значительно продлевают срок службы механических уплотнений.
Во время нормальной работы оборудования неизбежна незначительная потеря затворной жидкости, поскольку небольшое количество затворной жидкости проникает в сторону технологической среды через внутреннюю поверхность уплотнения, что является нормальным явлением. В это время азот под высоким давлением внутри аккумуляторной камеры автоматически расширяется под действием разницы давлений, выталкивая затворную жидкость в жидкостную камеру для пополнения контура циркуляции, чтобы компенсировать потерю жидкости и стабилизировать давление в системе в режиме реального времени без ручного вмешательства.
Если износ уплотнения усилится или произойдет небольшая утечка в трубопроводе, чрезмерная потеря затворной жидкости приведет к падению давления в системе ниже установленного порога, и соответствующее реле давления автоматически подаст сигнал тревоги. Персонал по эксплуатации и техническому обслуживанию может пополнять чистую и совместимую затворную жидкость через порт для дозаправки жидкости, чтобы быстро восстановить номинальное давление в системе и обеспечить непрерывную и безопасную работу оборудования.
Стандартизированная эксплуатация и техническое обслуживание необходимы для долгосрочной стабильной работы системы 53B. В повседневной работе необходимо сосредоточить внимание на следующих ключевых моментах:
Короче говоря, суть плана промывки API PLAN 53B заключается в независимой стабилизации давления с помощью баллонного аккумулятора в сочетании с трехступенчатой системой замкнутого цикла для циркуляционного охлаждения и компенсации. Он полностью защищает двойные механические уплотнения, создавая барьер давления за счет предварительного давления, принудительного охлаждения через насосное кольцо и обеспечивая автоматическую компенсацию и стабилизацию давления с помощью аккумулятора.
