Что делать, если производительность горизонтального многоступенчатого центробежного насоса недостаточна?

В промышленных и высотных системах водоснабженияТеффико горизонтальные многоступенчатые центробежные насосыявляются основным источником питания. Однако многие инженеры обнаруживают, что подача насоса постепенно «падает» после периода эксплуатации и не достигает калиброванных параметров.

Объединив теоретические исследования жидкостного оборудования и опыт эксплуатации и технического обслуживания, эта статья полностью решит проблему недостаточной скорости потока с трех сторон: герметичность, сопротивление системы и производительность источника питания.

1. Неправильный дизайн и выбор.

Анализ причин:

• Несоответствие выбора насоса реальным условиям работы: Номинальная подача и напор насоса не соответствуют фактическим требованиям системы, например, выбранный насос имеет слишком малый расход или недостаточный напор для преодоления сопротивления системы. Обычно это связано с отклонениями в расчете сопротивления системы на начальном этапе проектирования или несвоевременной корректировкой выбора насоса при изменении реальных условий работы.
• Дефекты в конструкции трубопроводной системы: такие факторы, как слишком длинный всасывающий трубопровод, малый диаметр трубы, чрезмерные колена и высокое сопротивление клапана, значительно увеличивают сопротивление системы, вызывая отклонение фактической рабочей точки насоса от зоны высокого КПД и, таким образом, приводя к падению расхода.

Диагностика и решения:

• Проверьте расчетные параметры и кривые производительности: точно пересчитайте требования к напору и расходу системы и тщательно сравните их с кривой производительности насоса, чтобы убедиться, что насос стабильно работает в зоне высокой эффективности. При необходимости решительно рассмотреть возможность замены насоса на более подходящий к текущим условиям работы.
• Оптимизируйте компоновку трубопроводной системы: проведите комплексную проверку и оптимизацию всасывающих и нагнетательных трубопроводов, сведите к минимуму ненужные колена и клапаны и убедитесь, что диаметр труб соответствует оптимальным требованиям для транспортировки жидкости, тем самым эффективно снижая сопротивление трубопровода.

2. Проблемы при установке и вводе в эксплуатацию: ключевые моменты для устранения неполадок на месте

Анализ причин:

• Утечка воздуха во всасывающем трубопроводе и основании клапана: это распространенная и основная причина недостаточной скорости потока. Плохая герметизация всасывающего трубопровода или основания клапана приведет к постоянному попаданию воздуха в камеру насоса, возникновению кавитации и серьезному снижению водопоглощающей способности и скорости потока насоса. Обязательно проверьте всасывающую трубу и основание клапана, чтобы убедиться в отсутствии утечек воздуха.
• Засорение приемного клапана или всасывающего фильтра: Приемный клапан не открывается полностью или всасывающий фильтр сильно засорен мусором (например, осадком, волокнами и т. д.), что приведет к резкому увеличению сопротивления всасыванию и не позволит насосу всасывать достаточное количество жидкости.
• Неправильное направление вращения двигателя. Неправильная проводка двигателя может привести к вращению крыльчатки насоса в обратном направлении. В этом случае, хотя насос и работает, он вряд ли может создать эффективную скорость потока или скорость потока крайне мала.
• Плохая центровка насоса и двигателя. Плохая точность центровки муфты вызовет ненормальную вибрацию насосного агрегата, ускорит износ подшипников и уплотнений и, таким образом, повлияет на эффективность работы и стабильность потока насоса.

Диагностика и решения:

• Проведите строгую проверку герметичности всасывающего трубопровода: выполните тщательную проверку герметичности всасывающего трубопровода и всех точек соединения и своевременно устраните любые точки утечки воздуха. Убедитесь, что все соединения надежно закреплены, особенно соединение между всасывающей трубой и основанием клапана.
• Регулярно очищайте донный клапан и фильтр: установите систему регулярного осмотра и очистки донного клапана и всасывающего фильтра, чтобы гарантировать, что они всегда беспрепятственны и не допускают накопления мусора.
• Убедитесь в правильности направления вращения двигателя. Вращая двигатель, внимательно проверьте, соответствует ли направление вращения насоса направлению, указанному стрелкой, четко обозначенной на корпусе насоса. При обнаружении несоответствия немедленно отрегулируйте проводку двигателя.
• Выполните точную калибровку центровки: используйте профессиональные инструменты центровки (например, лазерные инструменты центровки) для высокоточной центровки насоса и двигателя, что существенно снижает вибрацию и износ компонентов.

3. Неправильная работа и оптимизация скорости вращения.

Анализ причин:

• Недостаточная заливка насоса: Если воздух в камере насоса и всасывающем трубопроводе не будет полностью удален перед запуском, насос не сможет нормально поглощать воду или скорость потока будет крайне недостаточной.
• Недостаточная скорость вращения, вызванная низким напряжением системы: Нестабильное или постоянно низкое напряжение питания непосредственно вызывает падение скорости вращения двигателя, тем самым значительно снижая производительность насоса (включая скорость потока и напор). Недостаточная скорость вращения является важной причиной недостаточной производительности горизонтальных многоступенчатых центробежных насосов.
• Недостаточное открытие выпускного клапана: если после запуска насоса выпускной клапан открыт не полностью, выходной поток будет искусственно ограничен.
• Кавитация: тяжелые условия всасывания (например, слишком высокая высота всасывания, высокое сопротивление всасывающего трубопровода, слишком высокая температура жидкости) приводят к тому, что давление на входе насоса становится ниже давления испарения жидкости, что приводит к образованию большого количества пузырьков и кавитации. Кавитация вызовет резкое падение расхода, сопровождающееся ненормальным шумом и сильной вибрацией.

Диагностика и решения:

• Выполните тщательные операции по выпуску воздуха и заливке насоса. Перед каждым запуском убедитесь, что камера насоса и всасывающий трубопровод полностью заполнены жидкостью и полностью удален весь остаточный воздух.
• Проверьте и стабилизируйте напряжение источника питания. Регулярно проверяйте напряжение источника питания, чтобы убедиться, что оно стабильно и соответствует требованиям к номинальному напряжению двигателя. При необходимости рассмотрите возможность установки стабилизатора напряжения для эффективного увеличения скорости вращения многоступенчатого насоса.
• Проверьте открытие выпускного клапана: убедитесь, что выпускной клапан полностью открыт, и отрегулируйте его оптимальное рабочее открытие в соответствии с фактическими требованиями процесса.
• Улучшите условия всасывания и глубину входа воды: Увеличение глубины входа воды горизонтального многоступенчатого центробежного насоса может эффективно увеличить давление всасывания насоса, тем самым решая проблему потока, вызванную недостаточным давлением воды. В то же время следует максимально уменьшить высоту всасывания, уменьшить сопротивление всасывающего трубопровода и избегать транспортировки перегретой жидкости. При необходимости рассмотрите возможность установки подкачивающего насоса или оптимизации конструкции всасывающего трубопровода.

4. Неправильное обслуживание и износ компонентов: своевременная замена изнашиваемых деталей.

Анализ причин:

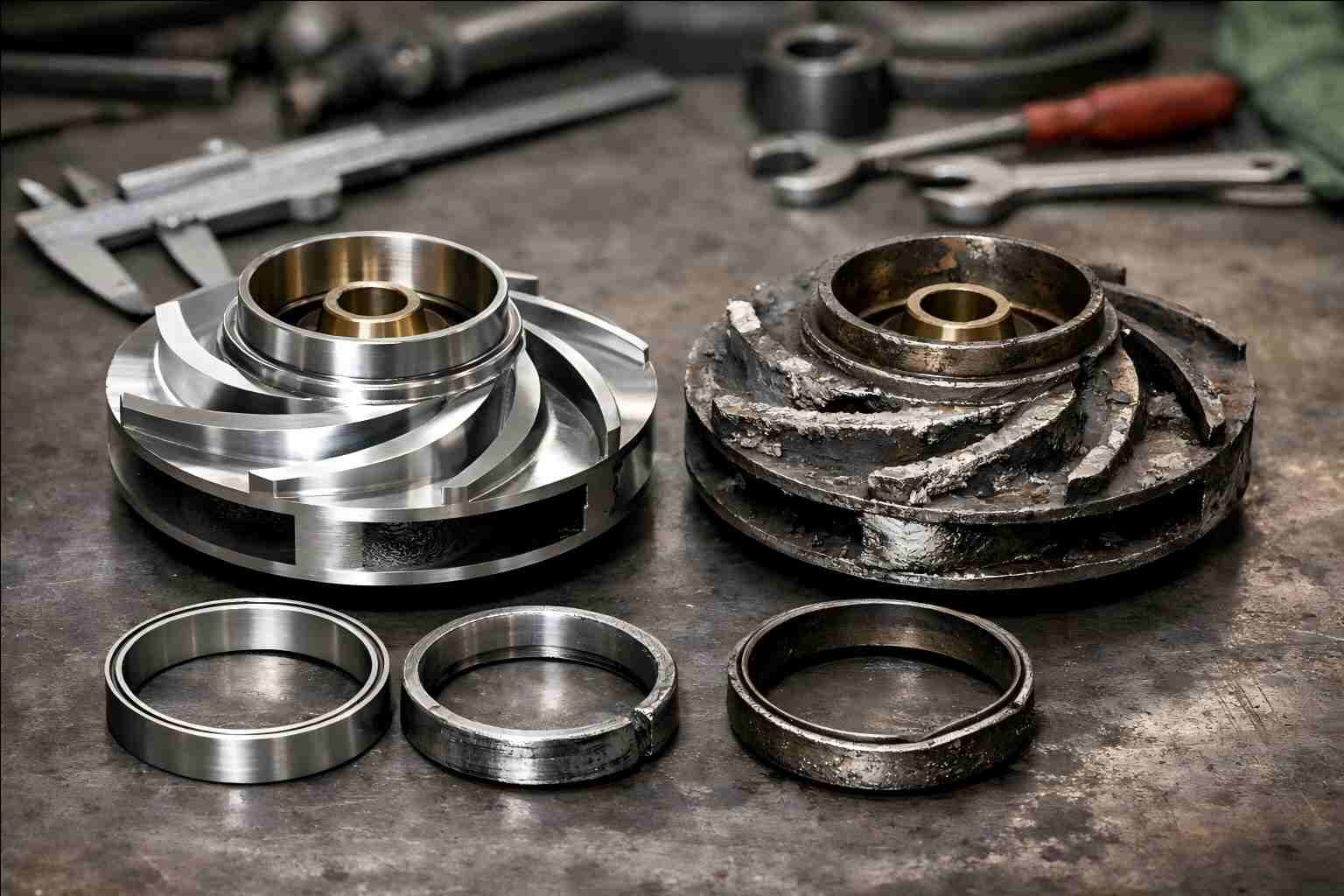

• Износ или повреждение рабочего колеса: При длительной эксплуатации рабочее колесо может быть повреждено из-за коррозии, износа или засорения мусором, а проточный канал рабочего колеса может деформироваться, что серьезно влияет на работоспособность насоса и приводит к значительному падению подачи.
• Внутренняя утечка, вызванная износом уплотнительного кольца: Зазор между уплотнительным кольцом и рабочим колесом увеличивается со временем использования, что приводит к увеличению обратного потока жидкости внутри насоса, резкому снижению объемного КПД и, следовательно, к снижению эффективного расхода.
• Износ подшипников: Износ подшипников увеличивает трение между ротором и статором, снижает механический КПД насоса и может даже вызвать вибрацию и утечку уплотнения вала, косвенно влияя на скорость потока.
• Утечка набивки или механических уплотнений. Износ или неправильная установка уплотнений (например, набивки или механических уплотнений) приведет к утечке жидкости, что не только повлияет на нормальную работу насоса, но также может привести к недостаточной скорости потока.

Диагностика и решения:

• Регулярно проверяйте и заменяйте рабочее колесо: создайте систему регулярного осмотра состояния рабочего колеса, своевременно очищайте его от мусора, а также ремонтируйте или заменяйте изношенные и поврежденные рабочие колеса. Для насосов, эксплуатирующихся длительное время, изношенные рабочие колеса следует своевременно заменять.
• Своевременно заменяйте уплотнительное кольцо: регулярно проверяйте зазор уплотнительного кольца и немедленно заменяйте его новым при обнаружении чрезмерного зазора, чтобы убедиться, что зазор находится в пределах допустимого диапазона конструкции и сохранить объемный КПД насоса. Работоспособность некоторых уплотнительных колец снижается после длительного использования, поэтому необходимо своевременно заменять их.
• Осмотрите и замените подшипники: регулярно проверяйте состояние смазки и степень износа подшипников и своевременно заменяйте поврежденные подшипники, чтобы обеспечить плавную и эффективную работу насоса.
• Осмотрите и замените уплотнения. Регулярно проверяйте износ и утечку уплотнений или механических уплотнений и при необходимости регулируйте или заменяйте их, чтобы утечка жидкости не влияла на производительность насоса.

Заключение

Решение проблемы недостаточной производительности горизонтального многоступенчатого центробежного насоса не представляет сложности; главное – точно определить первопричину. Помните нашу мнемосхему: «Не допускайте утечки воздуха и проверяйте донный клапан, очищайте от мусора и засоров трубопроводы, стабилизируйте напряжение для обеспечения скорости вращения, вовремя заменяйте детали для устранения износа».

Увеличив глубину входа воды для поднятия давления воды, обеспечив стабильное напряжение для поддержания высокой скорости вращения, а также решительно заменив стареющие уплотнительные кольца и рабочие колеса, можно не только быстро восстановить номинальную производительность насоса, но и продлить срок службы оборудования, снизить эксплуатационные энергозатраты.

Если вам нужно руководство по замене уплотнительного кольца конкретной модели горизонтального многоступенчатого насоса, решения для нестабильного напряжения или профессиональная поддержка в подборе и расчете, пожалуйста, свяжитесь с нами. Наше общее стремление — сделать так, чтобы каждая капля воды текла эффективно с помощьюТеффико.
