Передовой опыт установки фундамента центробежного насоса: шесть важных рекомендаций по фундаментным болтам и цементированию

В секторе промышленных жидкостейТеффикоинженеры подчеркивают основной принцип: «Устойчивость насоса в равной степени определяется его конструкцией и фундаментом». Точность установки фундаментных болтов напрямую определяет собственную частоту и уровень вибрации центробежного насоса во время работы.

Ниже приведены шесть важнейших технических требований к отверстиям под фундаментные болты и процедурам цементации, обобщенные технической командой Teffiko для справки при строительстве.

1. Точное позиционирование: точность размеров и ровность.

Точность – основа стабильности. Перед заливкой обязательна строгая проверка на соответствие техническим характеристикам производителя насоса.

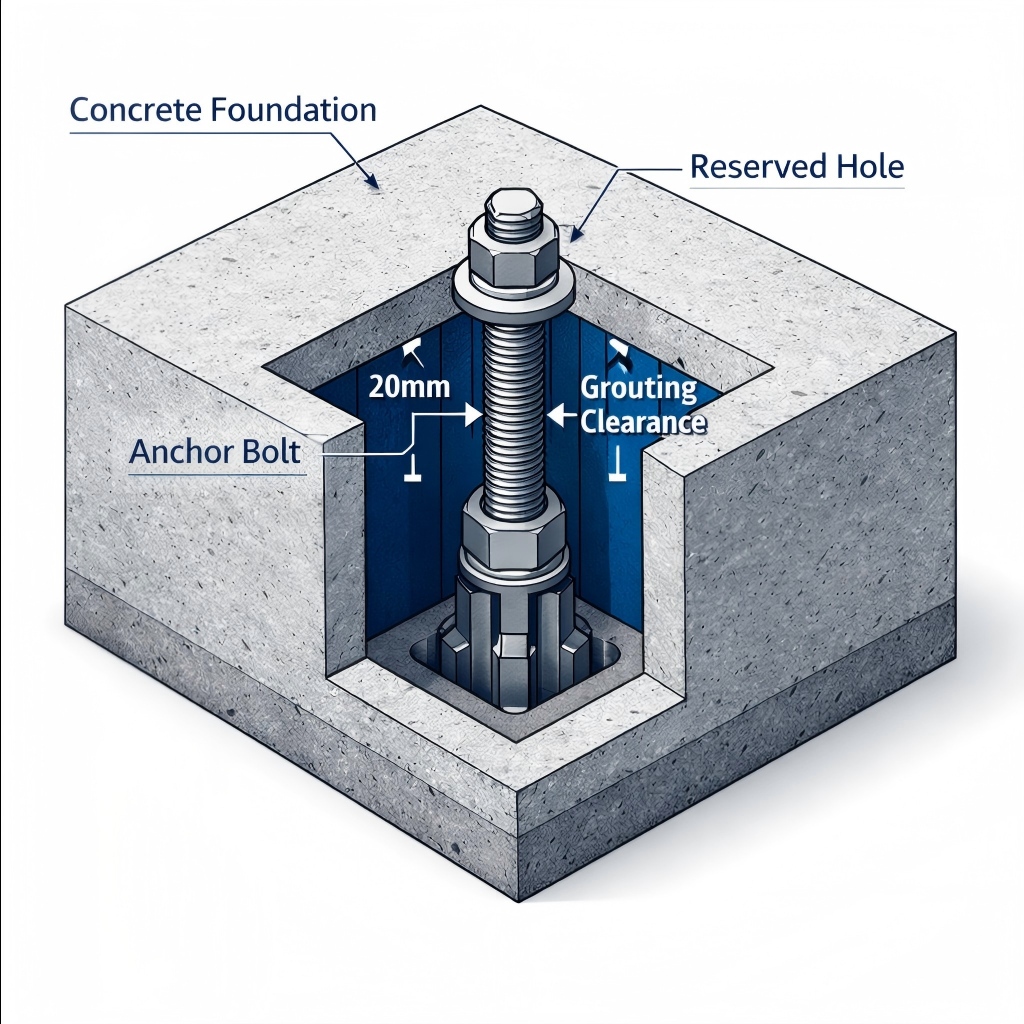

• Соответствие размеров: Расстояние и диаметр фундаментных болтов должны строго соответствовать размерам основания насоса или агрегата. Даже незначительные отклонения могут привести к принудительной сборке, вызывая начальное напряжение на валу насоса.
• Требование к горизонтальности: Отклонение от горизонтальности поверхности фундамента должно контролироваться в пределах 0,5 мм на метр (или согласно указаниям производителя оборудования).
• Техническая информация: Превышение этого допуска приводит к деформации скручивания корпуса насоса при креплении. Это ухудшает посадку торцов механического уплотнения, что приводит к утечкам и чрезмерной вибрации — основной причине необъяснимых поломок уплотнений.

2. Техника консолидации: предотвращение наклона и смещения

Правильное уплотнение бетона вокруг фундаментных болтов имеет решающее значение для целостности конструкции.

• Предотвращение наклона. Вибраторы никогда не должны напрямую контактировать с фундаментными болтами или оказывать боковое давление на них. Прямой контакт может привести к наклону болтов. Наклонный болт приводит к невертикальному распределению нагрузки, создавая точки концентрации напряжения сдвига на стыке гайки.
• Устранение смещения: во время строительства необходимо принять меры по надежному креплению, чтобы гарантировать, что все закладные детали (болты и втулки) остаются неподвижными с нулевым смещением во время процесса заливки.

3. Контроль времени: порог прочности 75% и вторичная цементация

Сроки часто являются наиболее игнорируемым фактором в спешных графиках строительства.

• Порог прочности: бетон первичного фундамента должен достичь не менее 75% расчетной прочности на сжатие, прежде чем насосный агрегат будет выровнен, выровнен и закреплен. Преждевременная нагрузка может привести к неравномерной осадке фундамента.
• Последовательность процесса: Вторичную затирку следует проводить только после того, как оборудование будет точно выровнено и надежно закреплено.
• Оптимальная толщина: Толщина вторичного слоя затирки должна строго соблюдаться в пределах от 30 мм до 70 мм.
• Технический анализ: Слоям толщиной менее 30 мм не хватает массы для эффективной передачи нагрузок, и они склонны к растрескиванию. Слои толщиной более 70 мм создают чрезмерное усадочное напряжение, приводящее к внутреннему растрескиванию. Диапазон 30–70 мм является проверенной «зоной безопасности» при передаче нагрузки.

4. Подготовка интерфейса: чистота и контроль влажности

Связь между существующим и новым бетоном является критическим слабым местом, требующим двойной защиты.

• Стандарт очистки: Поверхность, предназначенную для вторичной цементации, необходимо тщательно вымыть, чтобы удалить все масло, пыль, цементное молоко и отслаивающиеся частицы.
• Состояние влажности: перед затиркой основание должно быть насыщенным и сухим (SSD) — полностью влажным, но без стоячей воды. Это предотвращает впитывание влаги старым бетоном из нового раствора, что может снизить прочность сцепления.
• Меры предосторожности при низких температурах: Если температура окружающей среды падает ниже 0°C, необходимо немедленно принять меры по защите от замерзания, чтобы предотвратить замерзание поверхности раздела, что нарушает способность соединения.

5. Выбор материала: высокопрочный мелкозернистый бетон.

Для высокоточного оборудования, такого как многоступенчатые центробежные насосы, спецификация материала имеет первостепенное значение.

• Спецификация заполнителя: Предпочтителен бетон из мелкого щебня, чтобы раствор полностью заполнил узкие отверстия для болтов и зазоры в основании без пустот.
• Иерархия прочности: класс прочности на сжатие тампонажного материала должен быть на один класс выше, чем у основного бетона фундамента.
• Инженерный принцип: Концепция «сильная оболочка, слабое ядро» здесь недействительна. Монтажный слой должен быть прочнее основания, чтобы эффективно рассеивать динамические нагрузки, возникающие при работе насоса, и предотвращать повреждение самого фундамента под напряжением.

6. Среда отверждения: термическая защита ниже 5°C.

Отверждение — последний и наиболее решающий шаг для обеспечения долговечности.

• Порог критической температуры: когда температура окружающей среды падает ниже 5°C, реакция гидратации цемента значительно замедляется, ухудшая набор прочности.
• Обязательные меры: Строгие меры по теплоизоляции или обогреву должны применяться в течение всего периода отверждения вторичного слоя затирки.
• Предупреждение о рисках: Неправильное отверждение при низких температурах может привести к тому, что слой раствора не достигнет расчетной прочности, что создаст скрытый риск разрушения конструкции во время работы насоса.

Заключение

Пословица «Детали определяют успех или неудачу» особенно актуальна вцентробежный насосустановка. От точности размеров зарезервированных отверстий до строгих протоколов вторичной цементации и точности болтов на уровне миллиметра — каждый шаг взаимосвязан.Теффикопридерживается этих строгих стандартов для контроля каждой детали, обеспечивая стабильную и надежную работу насосного оборудования посредством профессионального исполнения и обеспечения качества.
