Одиночные винтовые насосы Teffike общего типа подходят для следующих условий работы:
● Транспортировка высокой - вязкость: вязкость средств массовой информации варьируется от 20 000 до 200 000 МПа · с, в зависимости от размера насоса.
● Транспортировка среды, содержащих твердые частицы или волокна: максимальный размер частиц составляет 16 мм, самая длинная длина волокна составляет 100 мм. Содержание сплошной фазы обычно составляет 40%, а когда твердое вещество в среде находится в порошковой форме, оно может достигать 60% или даже выше.
● Непрерывная и стабильная транспортировка: не существует периодических колебаний давления, как у поправляющихся насосов.
● Низкий - транспортировка перемешивания: он не повреждает внутреннюю структуру средств массовой информации.
● удовлетворительные требования к низкому шуму.

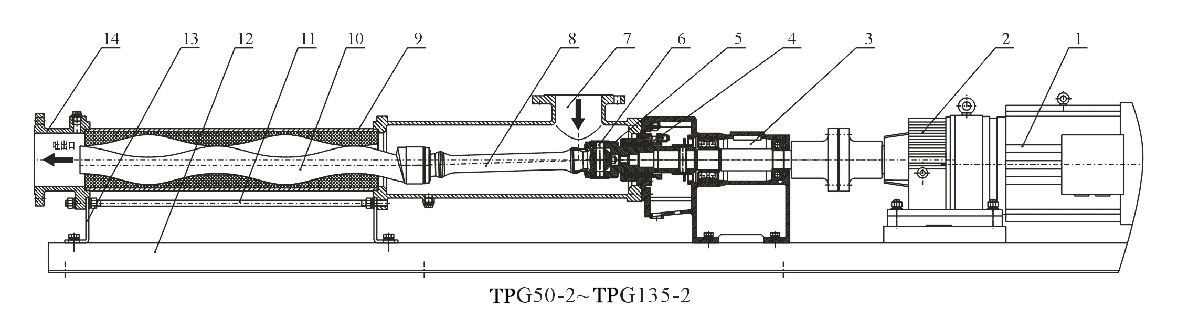

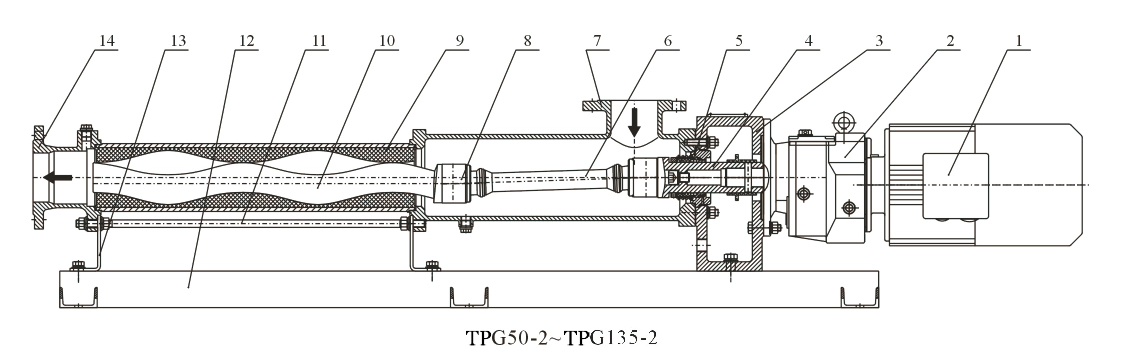

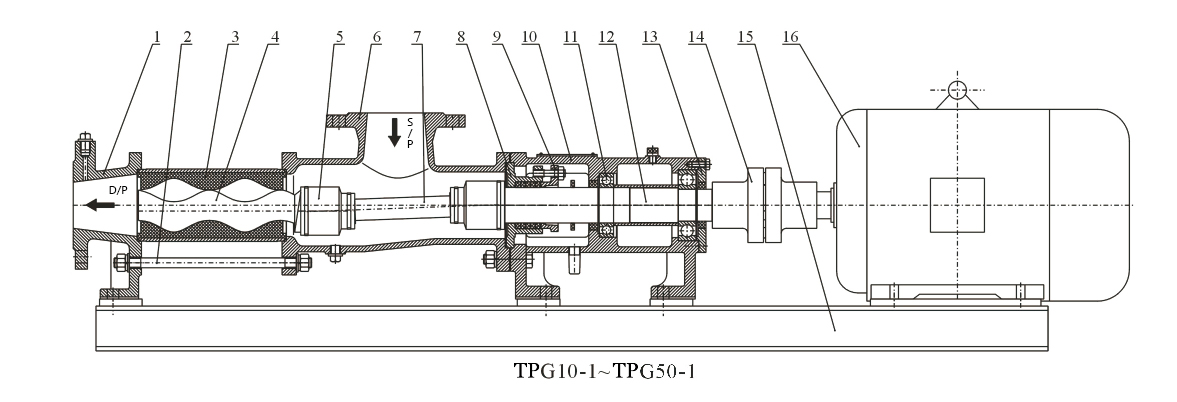

Структурные диаграммы одного винтового насоса
1. Обработано тело 2. Стержень 3. Statator 4. Вишатный вал 5. Универсальный соединительный сборка 6. Корпус корпуса 7. Сосредоточение вала 8. Различное сиденье 9. Упаковка.
1. МОСТОР 2. ГОРОДА. 3. Компонент составляющей рамы 4. Компонент уплотнения уплотнения.
1. МОСТОР 2. ГОРОДА 3. Операция по подключению к соединению 4. Разведка вал 5. МЕХАНИЧЕСКИЙ УЗН
Поля приложения
● Поле защиты окружающей среды: подходит для транспортировки промышленных и бытовых сточных вод, а также осадка - нагруженная мутная вода, содержащая твердые частицы и короткие волокна.
● Сердистостроительная промышленность: используется для очистки и транспортировки среды, таких как нефть - водяные смеси, нефтяной ил и жирные сточные воды.
● Нефтяная промышленность: транспортирует сырую нефть, нефть - водные смеси и метан на угле - водные смеси.
● Фармацевтическая и ежедневная химическая промышленность: может передать различные вязкие суспензии, эмульсии и мази - тип косметики.
● Продовольственная индустрия: может транспортировать вязкие крахмалы, съедобные масла, мед, джемы и кремы.
● Пивоваренная промышленность: подходит для транспортировки ферментированных вязких суспензий, зерен толстого дистиллятора, остатков пищевых продуктов и слизистых жидкостей с различными твердыми комочками.
● Строительная отрасль: используется для опрыскивания и транспортировки пастовых веществ, таких как цементный раствор, раствор из известью и покрытия.
● Горная промышленность: дренаж подземных вод и проселки - нагруженные сточные воды, содержащие твердые частицы в минимах на землю.
● Химическая промышленность: спиральный насос транспортирует различные суспензии, масла, коллоидные суровые и клеевые.
● Печать и бумага - изготовление промышленности: может передать высокие чернила вязкости и пластиковые пасты из ПВХ для обоев.
● Промышленные котлы и электростанции. Спиральный насос используется для транспортировки угля - водяной суспензии.
Таблицы параметров производительности
| НЕТ | Насосная модель | Поток м³/ч | Давление MPA | Оценка скорости оборотов | Моторная мощность KW | Диаметр NLET мм | Выходной калибр мм | Функция |
| 1 | TPG10-1-V | 0.1 | 0.6 | 960 | 0.55 | 25 | 25 | Транспорт Пэм |
| 2 | TPG13-1-V | 0.4 | 0.6 | 960 | 0.55 | 25 | 25 | Транспорт Пэм |
| 3 | TPG15-1-V | 0.6 | 0.6 | 960 | 0.75 | 25 | 25 | Транспорт Пэм |
| 4 | TPG20-1-V | 0.8 | 0.6 | 960 | 0.75 | 25 | 25 | Транспорт Пэм |
| 5 | TPG25-1-V | 2 | 0.6 | 960 | 1.5 | 32 | 25 | Транспортный ил |
| 6 | TPG30-1-V | 5 | 0.6 | 960 | 2.2 | 50 | 40 | Транспортный ил |
| 7 | TPG35-1-V | 8 | 0.6 | 960 | 3 | 65 | 50 | Транспортный ил |
| 8 | TPG40-1-V | 12 | 0.6 | 960 | 4 | 80 | 65 | Транспортный ил |
| 9 | TPG50-1-V | 20 | 0.6 | 960 | 5.5 | 100 | 80 | Транспортный ил |
| 10 | TPG60-1-V | 30 | 0.6 | 960 | 11 | 125 | 100 | Транспортный ил |
Выбор насоса типа TPG с 8-полюсным двигателем (низковольтный впускной насос ила с низким напряжением)
| НЕТ | Насосная модель | Поток м³/ч | Давление MPA | Оценка скорости оборотов | Моторная мощность KW | Диаметр входа мм | Выходной калибр мм | Функция |
| 1 | TPG10-1-V | 0.08 | 0.6 | 720 | 0.55 | 25 | 25 | Транспорт Пэм |
| 2 | TPG13-1-V | 0.3 | 0.6 | 720 | 0.55 | 25 | 25 | Транспорт Пэм |
| 3 | TPG15-1-V | 0.45 | 0.6 | 720 | 0.55 | 25 | 25 | Транспорт Пэм |
| 4 | TPG20-1-V | 0.6 | 0.6 | 720 | 0.55 | 25 | 25 | Транспорт Пэм |
| 5 | TPG25-1-V | 1.5 | 0.6 | 720 | 1.1 | 32 | 25 | Транспортный ил |
| 6 | TPG30-1-V | 4 | 0.6 | 720 | 2.2 | 50 | 40 | Транспортный ил |
| 7 | TPG35-1-V | 6 | 0.6 | 720 | 2.2 | 65 | 50 | Транспортный ил |
| 8 | TPG40-1-V | 9 | 0.6 | 720 | 3 | 80 | 65 | Транспортный ил |
| 9 | TPG50-1-V | 15 | 0.6 | 720 | 4 | 100 | 80 | Транспортный ил |
| 10 | TPG60-1-V | 25 | 0.6 | 720 | 7.5 | 125 | 100 | Транспортный ил |
| 11 | TPG70-1-V | 40 | 0.6 | 720 | 11 | 150 | 125 | Транспортный ил |
| 12 | TPG85-1-V | 50 | 0.6 | 720 | 15 | 150 | 150 | Транспортный ил |
| НЕТ | Режим насоса | Поток м³/ч | Давление MPA | Оценка скорости оборотов | Моторная мощность KW | Диаметр NLET мм | Выходной калибр мм | Функция |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | Транспорт Пэм |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | Транспорт Пэм |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | Транспорт Пэм |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | Транспорт Пэм |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Транспортный ил |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Транспортный ил |
| 7 | TPG35-2-V | 8 | 1.2 | 960 | 4 | 65 | 50 | Транспортный ил |
| 8 | TPG40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Транспортный ил |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Транспортный ил |
| 10 | TPG60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | Транспортный ил |
Выбор насоса типа TPG с 8-полюсным двигателем (низковольтный впускной насос ила с низким напряжением)
| НЕТ. | Насосная модель | Поток м³/ч | Давление MPA | Оценка скорости оборотов | Моторная мощность KW | Диаметр входа мм | Выходной калибр мм | Функция |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | Транспорт Пэм |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | Транспорт Пэм |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | Транспорт Пэм |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | Транспорт Пэм |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Транспортный ил |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Транспортный ил |
| 7 | TPG35-2-V | 6 | 1.2 | 720 | 3 | 65 | 50 | Транспортный ил |
| 8 | TPG40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | Транспортный ил |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Транспортный ил |
| 10 | TPG60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | Транспортный ил |
| 11 | TPG70-2-V | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Транспортный ил |
| НЕТ. | Насосная модель | Поток м³/ч | Давление MPA | Оценка скорости оборотов | Моторная мощность KW | Диаметр входа мм | Выходной калибр мм | Функция |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | Транспорт Пэм |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | Транспорт Пэм |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | Транспорт Пэм |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | Транспорт Пэм |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Транспортный ил |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Транспорт Sudge |
| 7 | TPG35-2-V | 8 | 1.2 | 960 | 4 | 65 | 50 | Транспортный ил |
| 8 | TPG40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Транспортный ил |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Транспортный ил |
| 10 | TPG60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | Транспортный ил |
Выбор насоса типа TPG с 8-полюсным двигателем (высокий уровень впускной насоса с высокой ценой второй стадии)
| НЕТ | Насосная модель | Поток м³/ч | Давление MPA | Оценка скорости оборотов | Моторная мощность KW | Диаметр входа мм | Выходной калибр мм | Функция |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | Транспорт Пэм |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | Транспорт Пэм |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | Транспорт Пэм |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | Транспортный ил |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Транспортный ил |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Транспортный ил |
| 7 | TPG35-2-V | 6 | 1.2 | 720 | 3 | 65 | 50 | Транспортный ил |
| 8 | TPG40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | Транспортный ил |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Транспортный ил |
| 10 | TPG60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | Транспортный ил |
| 11 | TPG70-2-V | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Транспортный ил |
