Что такое центробежный насос с односторонним всасыванием?

В перекачивании промышленных жидкостей, системах отопления, вентиляции и кондиционирования воздуха и муниципальных системах водоснабжения вы всегда найдете знакомое оборудование — центробежный насос с односторонним всасыванием.

Что такое центробежный насос с односторонним всасыванием?

Центробежный насос с торцевым всасыванием, как следует из названия, представляет собой одноступенчатый центробежный насос одностороннего всасывания, в котором жидкость поступает в осевом направлении со стороны корпуса насоса и выбрасывается радиально из верхней части корпуса насоса после ускорения рабочим колесом.

В промышленности он также известен как горизонтальный насос с односторонним всасыванием. Его наиболее характерной особенностью является выдвижная задняя часть. Такая конструкция позволяет обслуживающему персоналу извлекать вращающиеся компоненты (включая рабочее колесо, вал, уплотнения и т. д.) непосредственно для проведения технического обслуживания, не снимая впускной и выпускной трубопроводы. Для инженеров это означает минимальное время простоя и низкие затраты на техническое обслуживание.

Принцип работы центробежного насоса с торцевым всасыванием

Принцип работы центробежного насоса с односторонним всасыванием прост и соответствует основной логике большинства центробежных насосов с упором на уникальную конструкцию с односторонним всасыванием. Вот четкое пошаговое объяснение:

1. Всасывание жидкости:Насос всасывает жидкость через всасывающее отверстие на конце корпуса насоса (напротив двигателя), и жидкость течет прямо в отверстие вращающегося рабочего колеса.
2. Генерация центробежной силы:Приводимое в движение двигателем крыльчатка вращается, и центробежная сила выталкивает жидкость от центра крыльчатки к ее внешнему краю, увеличивая скорость и давление жидкости.
3. Выпуск жидкости:Жидкость с высокой скоростью поступает в корпус насоса (также известный как улитка), который имеет постепенно расширяющуюся форму для замедления жидкости и преобразования кинетической энергии в энергию статического давления. Затем жидкость сливается через выпускное отверстие на боковой стороне корпуса насоса в целевое место (например, трубопроводы, резервуары для хранения и т. д.).
4. Непрерывная работа:Пока двигатель работает непрерывно, описанный выше процесс повторяется непрерывно, обеспечивая стабильную и непрерывную передачу жидкости. Конструкция с торцевым всасыванием обеспечивает плавный вход жидкости, уменьшая турбулентность и повышая эффективность работы.

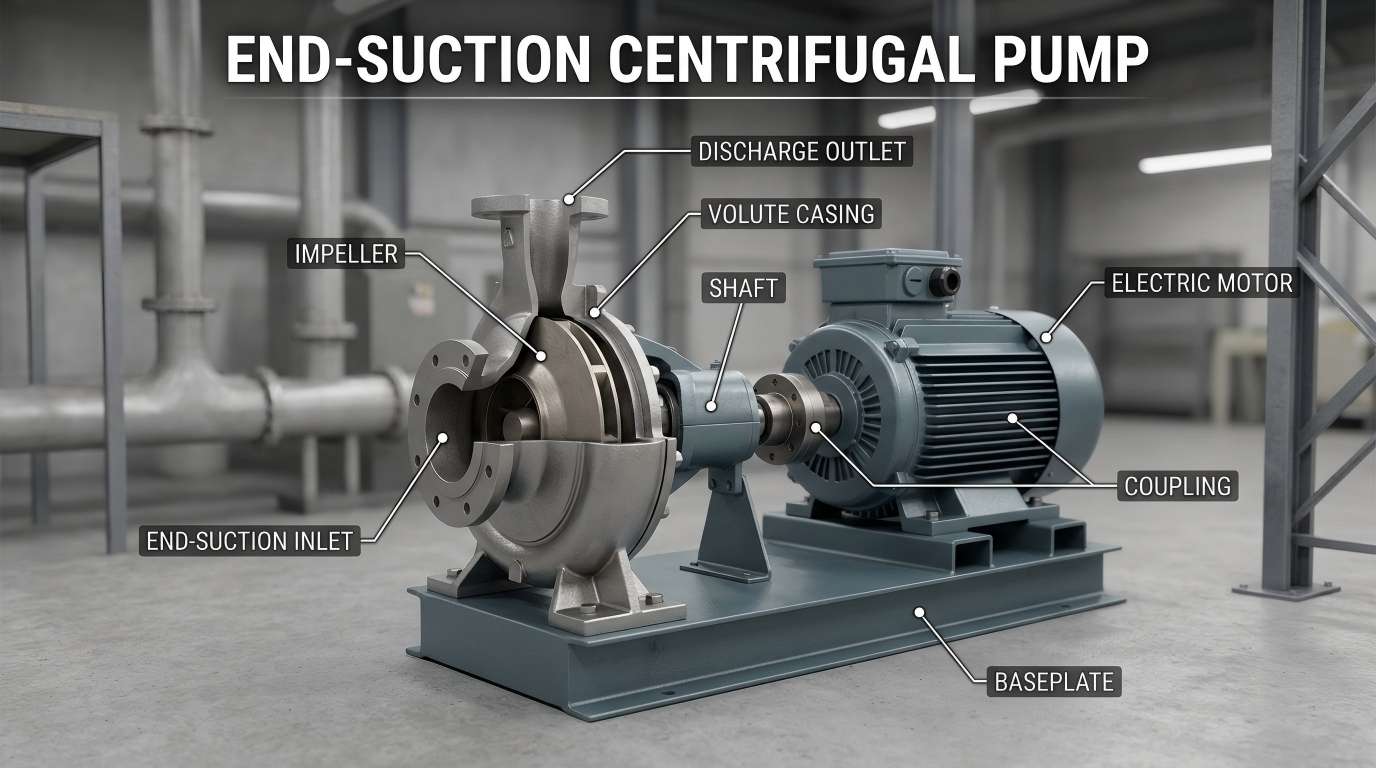

Ключевые компоненты центробежного насоса с односторонним всасыванием

Чтобы помочь вам лучше понять принцип работы центробежного насоса с торцевым всасыванием, его основные компоненты разбиты на детали и объяснены простым языком ниже:

• Рабочее колесо:Вращающийся компонент, похожий на «вентилятор», используемый для создания центробежной силы. Обычно он изготавливается из металла (нержавеющая сталь, чугун) или пластика, в зависимости от типа перекачиваемой жидкости.
• Корпус насоса (улитный):Внешний корпус, окружающий крыльчатку, имеет такую ​​форму, чтобы собирать жидкость, выбрасываемую из крыльчатки, замедлять ее движение и повышать давление перед выпуском.
• Всасывающий порт:Отверстие на конце корпуса насоса, через которое жидкость поступает в корпус насоса. Обычно оснащается фланцем (с приподнятой кромкой) для удобства присоединения к трубопроводам.
• Разгрузочный порт:Отверстие на боковой стороне корпуса насоса, через которое жидкость выходит из корпуса насоса. Он также оснащен фланцем для направления жидкости в систему трубопроводов.
• Вал:Компонент в форме стержня, соединяющий крыльчатку и двигатель, отвечающий за передачу мощности от двигателя к крыльчатке и приведение крыльчатки во вращение.
• Уплотнения:Не допускайте утечки жидкости из зазора вала (между корпусом насоса и двигателем). Распространенные типы включают механические уплотнения и уплотнения.

Широкий спектр применения

• ОВК:Насосы с торцевым всасыванием являются основным источником энергии для систем циркуляции охлажденной воды и охлаждающей воды в больших зданиях.
• Промышленное водоснабжение и наддув:Используется для перекачки чистой воды, систем повышения давления и питательной воды для котлов на заводах.
• Системы противопожарной защиты:Специальные противопожарные насосы с односторонним всасыванием обеспечивают стабильный поток воды под высоким давлением в чрезвычайных ситуациях.
• Сельскохозяйственная ирригация:Широко используется в орошении и дренаже сельскохозяйственных угодий благодаря широкому диапазону расхода.

Краткое содержание

Центробежный насос с торцевым всасыванием — это надежное и экономичное решение для большинства задач по перекачке жидкостей. Его простая конструкция, простота обслуживания и широкое применение делают его популярным среди инженеров, руководителей предприятий и владельцев недвижимости.
