Криогенный центробежный насос — это специализированное оборудование для транспортировки жидкостей, разработанное для транспортировки сред сверхнизкой температуры, температура которой обычно ниже -150°C. По сравнению с обычными центробежными насосами в этом оборудовании используются специальные криогенные материалы и прецизионные уплотнительные конструкции, обладающие превосходной термостойкостью, что обеспечивает безопасную и эффективную подачу низкотемпературных жидких газов, таких как сжиженный природный газ (СПГ), жидкий кислород, жидкий азот, жидкий аргон и жидкий водород.
Принцип работы
Основной принцип работы криогенного центробежного насоса такой же, как и у обычного центробежного насоса: он основан на высокоскоростном вращении рабочего колеса для создания центробежной силы, ускорения низкотемпературной жидкой среды, преобразования механической энергии в кинетическую энергию жидкости и достижения стабильной подачи среды от всасывающего конца к нагнетательному концу. Основное различие между ними заключается в том, что криогенные центробежные насосы могут стабильно адаптироваться к сверхнизким температурным режимам в диапазоне от -162°С для сжиженного природного газа до -269°С для жидкого гелия без охрупчивания материала и выхода оборудования из строя.
1.Специальные криогенные материалы
Корпус насоса и рабочее колесо изготовлены из криогенно-стойких сталей, таких как нержавеющая сталь 304/316L, алюминиевый сплав и бронза, что обеспечивает достаточную прочность в низкотемпературных средах и исключает хладноломкость; Вал насоса изготовлен из высокопрочной легированной стали, которая выдерживает перепад температур и высокоскоростные рабочие нагрузки.
2. Высококачественная система уплотнения
Эффективное предотвращение утечек летучих низкотемпературных сред – залог безопасной эксплуатации оборудования: лабиринтные уплотнения просты и долговечны, что обеспечивает длительную безремонтную эксплуатацию; механические уплотнения и сухие газовые уплотнения в основном используются при загрузке и разгрузке сжиженного природного газа; уплотнительные аксессуары изготовлены из криогенно-стойких материалов, таких как политетрафторэтилен и гибкий графит, заменяя обычные резиновые уплотнения, чтобы избежать растрескивания и выхода из строя при низких температурах.
3. Оптимизированная антикавитационная конструкция.
Низкотемпературные жидкие газы имеют чрезвычайно низкую температуру кипения и склонны к кавитации в процессе эксплуатации. В оборудовании используется конструкция с низким чистым положительным напором на всасывании (NPSH), оснащенная передним нагнетателем и рабочим колесом двойного всасывания для увеличения давления среды на входе, подавления испарения среды из-за основной причины и уменьшения кавитационных повреждений.

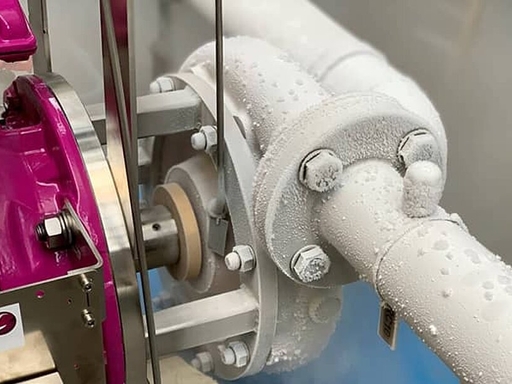

4. Конструкция защиты от термического удара
Оборудованию строго запрещено быстрое охлаждение, и оно должно быть предварительно охлаждено медленно в соответствии со стандартами, чтобы избежать растрескивания корпуса, вызванного резкими изменениями температуры; делится на вертикальные и горизонтальные структуры. Вертикальные криогенные центробежные насосы цилиндрического типа обладают лучшим эффектом вытяжки и меньшей теплопроводностью, что делает их основным выбором в промышленности сжиженного природного газа.
Криогенные центробежные насосы незаменимы во многих высокотехнологичных отраслях промышленности, среди которых промышленность сжиженного природного газа (СПГ) в настоящее время является крупнейшим рынком спроса.
Широко используется на станциях приема СПГ для перекачки жидкости в резервуары, погрузки и разгрузки судов, а также заправки автоцистерн; он также оснащен заправочными станциями, работающими на природном газе, для заправки тяжелых транспортных средств и кораблей экологически чистой энергией.
В качестве основного вспомогательного компонента оборудования для разделения воздуха он используется для транспортировки жидкого кислорода, жидкого азота и жидкого аргона, обслуживая выплавку чугуна и стали, подачу медицинского кислорода, производство полупроводников, а также улавливание, хранение и транспортировку жидкого диоксида углерода.
Отвечает за перекачку и заправку ракетного топлива (жидкий кислород, жидкий водород) и обеспечение циркуляции жидкого азота для проведения низкотемпературных испытаний прецизионных деталей аэрокосмической техники.
Адаптирован к хранению и транспортировке жидкого водорода, а также к сценариям транспортировки на водородных заправочных станциях и служит ключевым оборудованием для хранения водородной энергии и проектов поддержки новых источников энергии.
В качестве основного насоса подачи топлива для судов, работающих на СПГ, обеспечивает стабильную подачу чистой энергии на суда.
| Элементы сравнения | Криогенный центробежный насос | Криогенный насос прямого вытеснения |
|---|---|---|
| Поток доставки | Доставка большого потока | Доставка малым и средним потоком |
| Рабочее давление | Среднее давление | Сверхвысокое давление |
| Операционная эффективность | Высокая эффективность в условиях большого расхода | Низкая эффективность при работе с большим потоком |
| Сложность обслуживания | Простая конструкция и простота обслуживания | Множество внутренних деталей и сложное обслуживание. |
| Применимые сценарии | Перекачка СПГ, доставка больших резервуаров | Малый расход и высокое давление жидкого водорода, доставка жидкого кислорода |
Вопрос: Какую минимальную температуру может выдержать криогенный центробежный насос?
A: Применимый температурный диапазон обычных моделей составляет от -150°C до -269°C, а номинальная термостойкость специальных криогенных центробежных насосов для СПГ может достигать -162°C.
Вопрос: Как выбрать между вертикальными и горизонтальными криогенными центробежными насосами?
Ответ: Криогенные центробежные насосы с вертикальным бочонком обладают хорошим выхлопным эффектом и высокими теплоизоляционными характеристиками и предпочтительны для крупномасштабных проектов по доставке СПГ; Горизонтальные насосы компактны по конструкции и в основном используются для небольших сценариев подачи при низком давлении и низкой температуре.
Вопрос: Как эффективно предотвратить кавитацию в криогенных центробежных насосах?
A: Обеспечьте достаточное давление всасывания на входе, установите нагнетатель среды и регулярно очищайте фильтр впускного трубопровода, чтобы эффективно избежать проблем с кавитацией.
Криогенные центробежные насосы являются основным оборудованием для безопасной доставки низкотемпературных сжиженных газов, всесторонне поддерживая устойчивое развитие отраслей чистой энергетики, таких как сжиженный природный газ, водородная энергетика и промышленные газы. С постоянным ростом мирового спроса на экологически чистую энергию рыночная позиция и сфера применения криогенных центробежных насосов будут продолжать расширяться.Теффиковсегда стремится предоставлять клиентам превосходные решения для криогенных жидкостей. Мы настоятельно рекомендуем при покупке отдавать предпочтение высококачественным криогенностойким материалам, эффективным антикавитационным конструкциям и конфигурациям уплотнений с низкими потерями.
