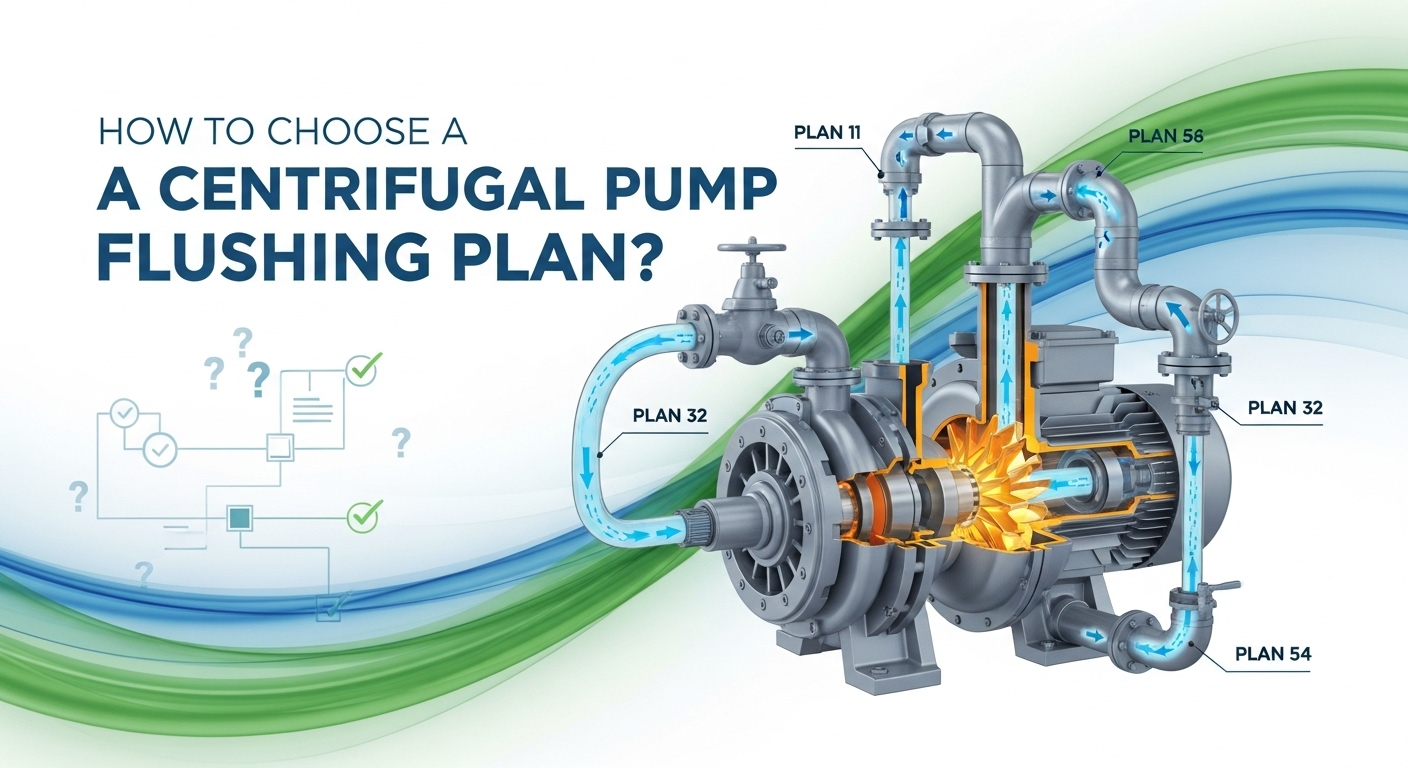

Как выбрать план промывки центробежного насоса?

На химических заводах, нефтеперерабатывающих заводах и фармацевтических предприятиях не будет преувеличением сказать, что 8 из 10 отказов насосов — от незначительных утечек до полного отключения или даже нарушений безопасности — связаны с одним: неудачно выбранным планом промывки механических уплотнений.

Это особенно актуально для насосов, требующих особого обслуживания, например, перекачивающих легкие углеводороды или абразивные суспензии.

Опираясь наСтандарты API 682Благодаря многолетнему практическому опыту работы в полевых условиях, в этом руководстве описаны наиболее распространенные схемы промывки — от одиночных уплотнений до систем с сухим газом, — чтобы вы могли выбрать правильный вариант с первого раза и избежать дорогостоящих простоев.

1. Почему механические уплотнения вообще нуждаются в промывке?

Многие люди полагают, что как только вы установите механическое уплотнение, все будет готово.

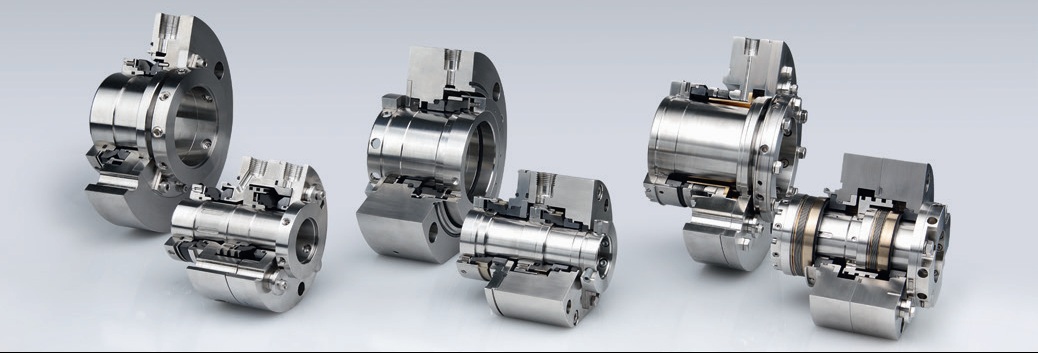

Поверхности уплотнения (вращающиеся и неподвижные кольца) обеспечивают плотный контакт для предотвращения утечек, но этот контакт создает тепло.

Многие люди полагают, что как только вы установите механическое уплотнение, все будет готово.

• Отвод тепла: отводит тепло от трения, чтобы предотвратить перегрев компонентов уплотнения или испарение жидкости (что приводит к работе всухую и быстрому выходу из строя).
• ПЛАН 72: Тандемное сухое газовое уплотнение с азотным барьером.
• Управление давлением: регулирует давление в камере уплотнения для подавления испарения, что критически важно для летучих веществ, таких как пропан или аммиак.
• Очистка: Смывает частицы и загрязнения, которые могут поцарапать или застрять на поверхностях уплотнения.
• Изоляция: Предохраняет технологическую жидкость от высыхания или кристаллизации при контакте с воздухом, предотвращая слипание поверхностей уплотнения во время запуска.

На практике правильно выбранный план промывки может продлить срок службы уплотнения в 3–5 раз.

2. Планы промывки API — соответствующие вашему типу уплотнения

API 682 группирует планы промывки по конфигурации уплотнений.

(I) Планы с одним уплотнением – простые, экономичные, широко используемые

Лучше всего подходит для чистых, неопасных объектов, где допустимы случайные утечки в атмосферу.

• ПЛАН 01 / ПЛАН 11: Самопромывка от нагнетания насоса обратно к всасыванию.
• ПЛАН 13: Обратная самопромывка — жидкость течет из камеры уплотнения на вход насоса.
• ПЛАН 21: Самопромывка + охладитель.
• ПЛАН 23: Внутренняя рециркуляция с горловиной втулкой.
• ПЛАН 31: добавлен циклонный сепаратор для удаления твердых частиц из промывочного потока — подходит для слегка загрязненных объектов.
• ПЛАН 32: Внешняя чистая промывка (например, фильтрованной водой или затворной жидкостью).
• ПЛАН 41: ПЛАН 31 + охладитель.
• ПЛАН 02: Камера уплотнения с рубашкой и охлаждением или нагревом.

💡 Совет для профессионалов: PLAN 14 (переключаемое направление смыва) звучит гибко, но на практике он используется редко — дополнительные клапаны означают больше затрат на обслуживание и потенциальные точки утечки.

(II) Планы с двойным уплотнением – для применений с высоким риском или нулевыми утечками

В них используются две поверхности уплотнения с барьерной или буферной жидкостью между ними, что идеально подходит для токсичных, легковоспламеняющихся или экологически чувствительных систем.

• ПЛАН 52: Двойное уплотнение без давления с вентилируемым резервуаром.
• ПЛАН 53A/B/C: Системы двойного уплотнения под давлением:
• 53А: Заряженный азотом аккумулятор поддерживает давление.
• В качестве уплотняющей среды используйте чистый сухой газ (обычно азот) вместо жидкости.
• 53C: Использует аккумулятор поршневого типа для обеспечения стабильного давления в системах с большими перепадами давления.
• ПЛАН 54: Полностью независимая внешняя система затворной жидкости (например, специальная масляная консоль).

(III) Планы закалки и обнаружения утечек

Они поддерживают первичное уплотнение, а не заменяют его.

• ПЛАН 62: Внешняя закалка (обычно паром или водой), распыляемая за уплотнением для предотвращения накопления твердых частиц — обычное явление для насосов для шлама или черного щелока.
• PLAN 65: добавлен переключатель уровня в резервуар PLAN 52 для раннего обнаружения утечки через внутреннее уплотнение.

(IV) Планы сухого газового уплотнения – для нестабильных или чувствительных сервисов

В качестве уплотняющей среды используйте чистый сухой газ (обычно азот) вместо жидкости.

• ПЛАН 72: Тандемное сухое газовое уплотнение с азотным барьером.
• ПЛАН 74: Двойное уплотнение сухого газа под давлением.
• ПЛАН 75/76: Варианты для высоковязких или нелетучих жидкостей, где технологический газ не может использоваться напрямую.

⚠️ Примечание: для сухих газовых уплотнений требуется сверхчистый, сухой, регулируемый газ.

3. Три практических правила выбора правильного плана

• Начнём с жидкости
• Чистый и прохладный?
• Грязный или коррозийный?
• Летучий или токсичный?
• Проверьте температуру и давление
• 120°С?

• Высокое давление?
• Спросите: Что произойдет, если произойдет утечка?
• Небольшая капельница, ок?
• Пожар, токсичность или риск для окружающей среды?

Последняя мысль

Лучший план промывки — не самый причудливый, а тот, который соответствует вашим реальным условиям эксплуатации.

Это руководство сочетает в себеAPI 682основы с уроками, извлеченными из сотен реальных установок.
