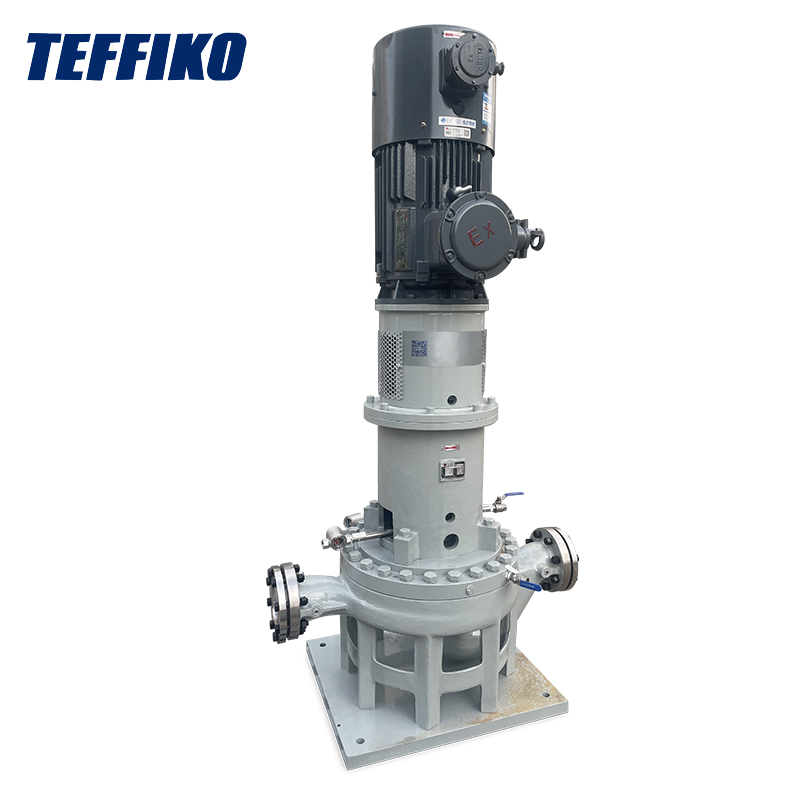

Центробежный насос OH3: лучший выбор для узких помещений

The Центробежный насос OH3произвел на меня глубокое впечатление — его можно увидеть повсюду, от трубных эстакад нефтеперерабатывающих заводов и переполненных палуб морских платформ до систем трубопроводов высокого давления электростанций. Что отличает его от других моделей насосов, так это его надежность и долговечность: вертикальная конструкция, экономящая пространство, модульная конструкция, облегчающая сборку и разборку, а также способность противостоять высоким температурам, высокому давлению и агрессивным средам. Как будто он был специально разработан для решения наиболее распространенных сложных проблем в промышленных условиях. Ниже я расскажу о его основных компонентах, реальном принципе работы и о том, как эти конструкции адаптируются к реальным заводским условиям эксплуатации.

I. Основные структурные компоненты

Производительность OH3 — это не пустые разговоры: каждый компонент спроектирован с высокой точностью и предназначен для решения проблем промышленных предприятий. Давайте разберем их по одному:

1.1 Вертикальный модульный подшипниковый кронштейн

В отличие от горизонтальных насосов, таких как OH1, в которых корпус подшипника интегрирован с корпусом насоса, в OH3 используется независимый модульный кронштейн подшипника, установленный вертикально над корпусом насоса. Эта конструкция является революционным прорывом для промышленных сценариев:

• Высочайшая несущая способность: кронштейн подшипника изготовлен из сверхпрочного чугуна или ковкого чугуна с минимальной толщиной стенки 15 мм и полностью способен выдерживать нагрузки на патрубок, указанные стандартом API 610. Я никогда не видел, чтобы он страдал от смещения валов из-за теплового расширения, сжатия или вибрации трубопровода — его стабильность исключительна.
• Легкое обслуживание: внутри находится установленный по схеме «спина к спине» двухрядный цилиндрический роликоподшипник, который выдерживает как радиальные, так и осевые нагрузки. Самое главное – нет необходимости разбирать впускной и выпускной трубопроводы; вам просто нужно снять кронштейн подшипника сверху для проверки и ремонта, что значительно сокращает время простоя.

1.2 Одноступенчатое рабочее колесо и двойной спиральный корпус

Комбинация рабочего колеса и улитки является идеальным сочетанием, оптимизированным с помощью вычислительной гидродинамики (CFD). Все модели диаметром ≥ DN80 стандартно поставляются с двойной улиткой — эта небольшая модификация удваивает эффективность и стабильность:

• Прочное рабочее колесо изысканной конструкции: доступно из нержавеющей стали 316L или Hastelloy, оно обеспечивает превосходную коррозионную стойкость. Загнутые назад лопасти минимизируют турбулентность жидкости, что приводит к удивительно высокой эффективности передачи энергии. Он крепится только к одному концу вала насоса с помощью контргайки и не испытывает осевых перемещений во время работы — я специально проверял при обслуживании, и он остается прочно на месте даже при интенсивном использовании.
• Двойная улитка решает ключевую проблему: обычные одинарные улитки создают несбалансированные радиальные силы в условиях сильного потока, которые со временем изнашивают вал и подшипники. Однако двойная улитка OH3 разделяет жидкость на два пути через симметричные каналы потока, компенсируя 90% радиальных сил, значительно уменьшая прогиб вала и износ подшипников — по моему опыту, это может продлить срок службы насоса на несколько лет.

1.3 Система уплотнений, соответствующая стандарту API 682

Утечка представляет собой смертельную опасность при транспортировке сред, находящихся под высоким давлением, токсичных или высокотемпературных сред, но система уплотнений OH3 полностью устраняет эту проблему:

• Стабильная и надежная базовая конфигурация: в стандартную комплектацию входит одностороннее механическое уплотнение с уплотнительными поверхностями из карбида кремния и графита. Хотя это и не так уж и сложно, но для неопасных сред этого вполне достаточно. Я эксплуатировал его непрерывно в течение нескольких месяцев без каких-либо проблем с утечками.
• Целенаправленный вариант модернизации: для транспортировки токсичных или высококоррозионных сред его можно модернизировать до двустороннего механического уплотнения с системой изолирующей жидкости, контролирующей утечку до уровня ≤5 мл/ч, что намного ниже порогового значения 20 мл/ч для традиционных уплотнений. Такой запас безопасности обнадеживает при работе с опасными веществами.

1.4 Конструкция прямого соединения вертикального трубопровода

Конструкция «прямое подключение к трубопроводу» является спасением для ограниченного пространства и энергосберегающих потребностей. Входные и выходные фланцы точно выровнены по осевой линии трубопровода, что устраняет необходимость в дополнительных монтажных основаниях, а преимущества очевидны с первого дня использования:

• Исключительное использование пространства: модель DN200 имеет высоту насоса всего 1,0–1,5 метра, что позволяет уменьшить занимаемую площадь на 60 % по сравнению с горизонтальными насосами с таким же расходом. Это преимущество имеет решающее значение на морских платформах или переполненных трубных эстакадах нефтеперерабатывающих заводов — его можно устанавливать в местах, недоступных для других моделей насосов.
• Значительный эффект энергосбережения: меньшее количество колен трубопровода снижает потери давления, а длительное использование может снизить энергопотребление всей системы на 5–8%. Хотя первоначальная экономия средств незначительна, со временем она увеличивается, что делает ее приятным сюрпризом для руководителей заводов, ориентированных на затраты.

II. Подробный принцип работы

По своей сути OH3 работает на основе центробежной силы, но каждое звено транспортировки жидкости оптимизировано для удовлетворения требований высокого давления и высокой стабильности. Разложу поэтапно простым языком:

Шаг 1: Отсасывание жидкости

Жидкость поступает в насос через впускной фланец, подсоединенный напрямую. Точное выравнивание между фланцем и трубопроводом обеспечивает плавный поток жидкости (без неравномерной турбулентности), а полированная внутренняя стенка впускного канала потока уменьшает сопротивление трения. Это обеспечивает равномерный поток жидкости к рабочему колесу — я заметил, что в нем редко возникает кавитация, что является распространенной проблемой более дешевых насосов.

Шаг 2: Передача энергии крыльчаткой

Двигатель приводит во вращение вал насоса через гибкую муфту, заставляя рабочее колесо вращаться с высокой скоростью 1450-2900 об/мин. Центробежная сила выталкивает жидкость от центра крыльчатки к ее краям, и когда жидкость проходит через загнутые назад лопасти, скорость и давление растут одновременно. Этот этап является основным звеном в преобразовании механической энергии двигателя в энергию жидкости и является ключом к работе насоса.

Шаг 3: Преобразование давления в двойной улитке

Затем высокоскоростная жидкость поступает в двойную улитку. Площадь поперечного сечения спирального канала потока улитки постепенно расширяется, замедляя движение жидкости и преобразуя большую часть ее кинетической энергии в статическое давление (процесс, называемый «диффузией»). Симметричная конструкция обеспечивает равномерное распределение давления, компенсируя радиальные силы и обеспечивая плавное вращение вала насоса — даже при полной нагрузке колебания отсутствуют.

Шаг 4. Герметизация и слив жидкости

Перед выпуском через выпускной фланец жидкость проходит через систему механического уплотнения. Под действием пружины неподвижное и вращающееся уплотнительные кольца плотно прилегают друг к другу, образуя герметичный барьер. Даже при транспортировке сред высокого давления я никогда не сталкивался с проблемами утечек. Наконец, жидкость под давлением поступает в нижний трубопровод для удовлетворения потребностей последующих процессов.

Шаг 5: Стабильная поддержка подшипников и системы вала

Во время работы насоса двухрядные роликовые подшипники в модульном кронштейне подшипника постоянно поддерживают вращающийся вал насоса, поглощая радиальные силы, создаваемые потоком жидкости, и осевые силы, создаваемые усилием рабочего колеса. Встроенная система смазки разбрызгиванием сохраняет подшипники холодными — я видел, как они работали при температуре 425°C без перегрева. Кроме того, он требует минимального обслуживания; проверять уровень смазки нужно только при плановых осмотрах.

III. Сравнение с другими насосами серии OH

Чтобы интуитивно продемонстрировать преимущества OH3, мы сравним его с двумя другими распространенными насосами серии OH (OH1 и OH2) по стандарту API 610:

Заключение

По личному опыту я могу с уверенностью сказать, что OH3 — это не только зрелый продукт, соответствующий стандарту API 610, но и отражение глубокого понимания Teffiko промышленной надежности и инженерных деталей. В нем нет никаких необычных или бесполезных функций — каждый компонент служит практической цели, эффективно решая такие проблемы, как экономия места, простота обслуживания, устойчивость к экстремальным условиям и предотвращение утечек.

Признаюсь, это не самый дешевый вариант на рынке, и я обнаружил, что модульный кронштейн подшипника действительно немного тяжеловат. Однако его надежности более чем достаточно, чтобы компенсировать первоначальные инвестиционные затраты. Teffiko не просто продает оборудование — они предоставляют профессиональные консультации по выбору и поддержку на протяжении всего жизненного цикла. Я несколько раз обращался к их команде с вопросами и всегда получал быстрые ответы. Эта кооперативная модель позволяет фабрикам работать непрерывно и бесперебойно.

Дополнительные решения и реальные случаи можно найти на официальном сайте:www.teffiko.com.
