Что такое насос OH1?

Если вы регулярно работаете с промышленными центробежными насосами, то наверняка сталкивались с моделью «ОН1» — и, будем честны, ее очень легко спутать с другими типами. Многие инженеры знают, что центробежные насосы перекачивают жидкости, но если вы спросите их, что делает насос OH1 уникальным? Большинству из них будет сложно ответить. И даже не рассказывайте мне о группах закупок: неправильное понимание модели почти гарантирует получение неправильного оборудования. Но вот в чем дело: насосы OH1 являются «рабочими лошадками» в таких отраслях, как нефтяная, энергетическая и химическая. Это классический консольный насос, соответствующий стандарту API 610 (глобальный код проектирования центробежных насосов), и как только вы усвоите основы, они станут довольно простыми. Позвольте мне рассказать вам о ключевых деталях.

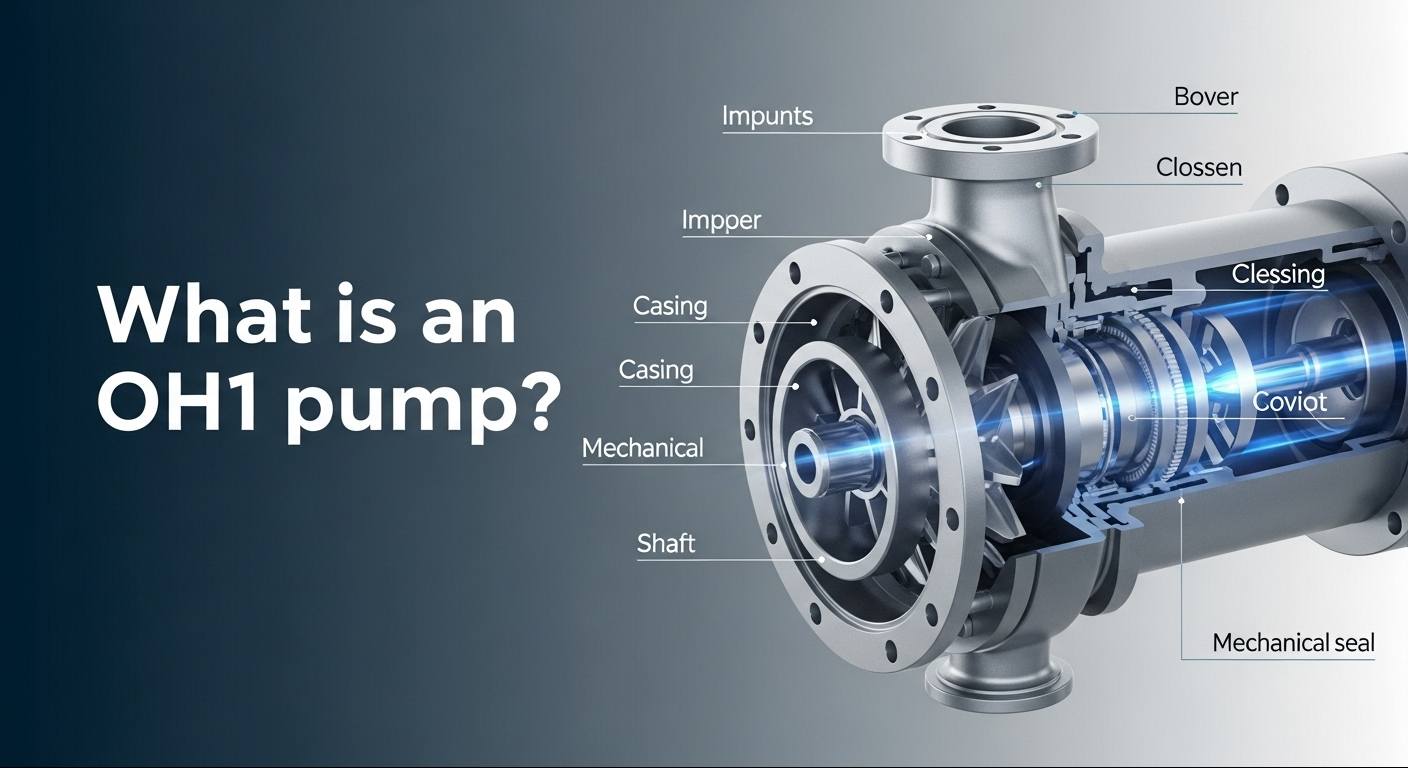

1. Во-первых, давайте проясним: что такое «OH1»?

OH1 — это особый тип «консольного центробежного насоса», определенный стандартом API 610. Давайте разберем обозначение: «OH» означает «Выступающий» (это имеет смысл, не так ли?), а «1» означает, что это одноступенчатый насос с односторонним всасыванием. Проще говоря, вот что это означает: рабочее колесо (часть, которая перемещает жидкость) прикреплено только к одной стороне вала насоса, корпус подшипника интегрирован непосредственно с корпусом насоса, а подшипники поддерживают только один конец насоса — отсюда и «выступающее» название.

API 610 классифицирует центробежные насосы на основные группы: OH (консольные), BB (между подшипниковыми), VS (вертикальные подвесные) и другие. Внутри группы OH есть подмодели, такие как OH1, OH2 и OH3, каждая из которых имеет свои особенности. OH2 — это двухступенчатый консольный насос (идеально подходит для применений с высоким давлением), а в OH3 добавлены дополнительные компоненты для балансировки осевых сил. Но ОН1? Это самый простой из всех. Никаких необычных дополнительных функций — просто акцент на приложениях со средним и низким напором. Вот почему это самый универсальный консольный насос для большинства промышленных условий: не нужно слишком усложнять ситуацию, когда в этом нет необходимости.

2. ПроектированиеНасосы OH1: 4 практических преимущества

Почему так много отраслей полагаются на насосы OH1? Ключ заключается в их дизайне, который решает реальные проблемы. Вот их наиболее выдающиеся особенности:

• Компактная, компактная конструкция:Корпус подшипника и корпус насоса отлиты как одна деталь, поэтому дополнительные опоры не требуются. Я видел это своими глазами: насос OH1 с той же производительностью на 30% короче насоса двойного всасывания. Это спасатель в ограниченных пространствах, таких как нефтехимические заводы или котельные электростанций, где важен каждый дюйм. Не нужно переставлять трубы или расширять пространство — просто вставьте его прямо.
• Надежное уплотнение, отличная защита от утечек:Утечки являются серьезной головной болью, особенно при работе с легковоспламеняющимися средами, такими как сырая нефть или агрессивные химикаты. Насосы OH1 стандартно поставляются с механическими уплотнениями (некоторые модели могут быть модернизированы до двусторонних уплотнений), а поверхности уплотнений обычно изготавливаются из карбида кремния и графита — достаточно прочных, чтобы выдерживать высокие температуры и износ. При нормальной работе утечка составляет менее 5 миллилитров в час, что намного лучше, чем при использовании старомодных уплотнений. Однажды я работал на химическом заводе, который перешел на насосы OH1, и их остановки из-за утечек сократились почти на 80%.
• Подшипники, не требующие постоянного внимания:В них используются двухрядные цилиндрические роликоподшипники, которые плотно захватывают вал и выдерживают как радиальные, так и осевые нагрузки. Кроме того, корпус подшипника имеет встроенную систему циркуляции смазочного масла, сохраняющую охлаждение за счет смазки разбрызгиванием. Обычные центробежные насосы требуют долива масла каждые 3 месяца, а насосы OH1? Вы можете растянуть этот срок до 6–12 месяцев. Это означает меньшее количество остановок — примерно на 2–3 раза меньше в год. Для заводов, работающих круглосуточно, 7 дней в неделю, это огромный рост производительности.
• Энергоэффективность:Рабочее колесо имеет загнутые назад лопасти, оптимизированные инженерами на основе гидромеханики для минимизации турбулентности внутри насоса. Проточные каналы насоса также отполированы для уменьшения сопротивления. Однажды я видел данные испытаний, показывающие, что насос OH1 на 8–12 % эффективнее обычного консольного насоса при той же скорости потока. Давайте проведем быстрый расчет: если вы перемещаете 100 кубометров воды в час, это экономия 20 кВтч в день. За год эта экономия составит значительную сумму.

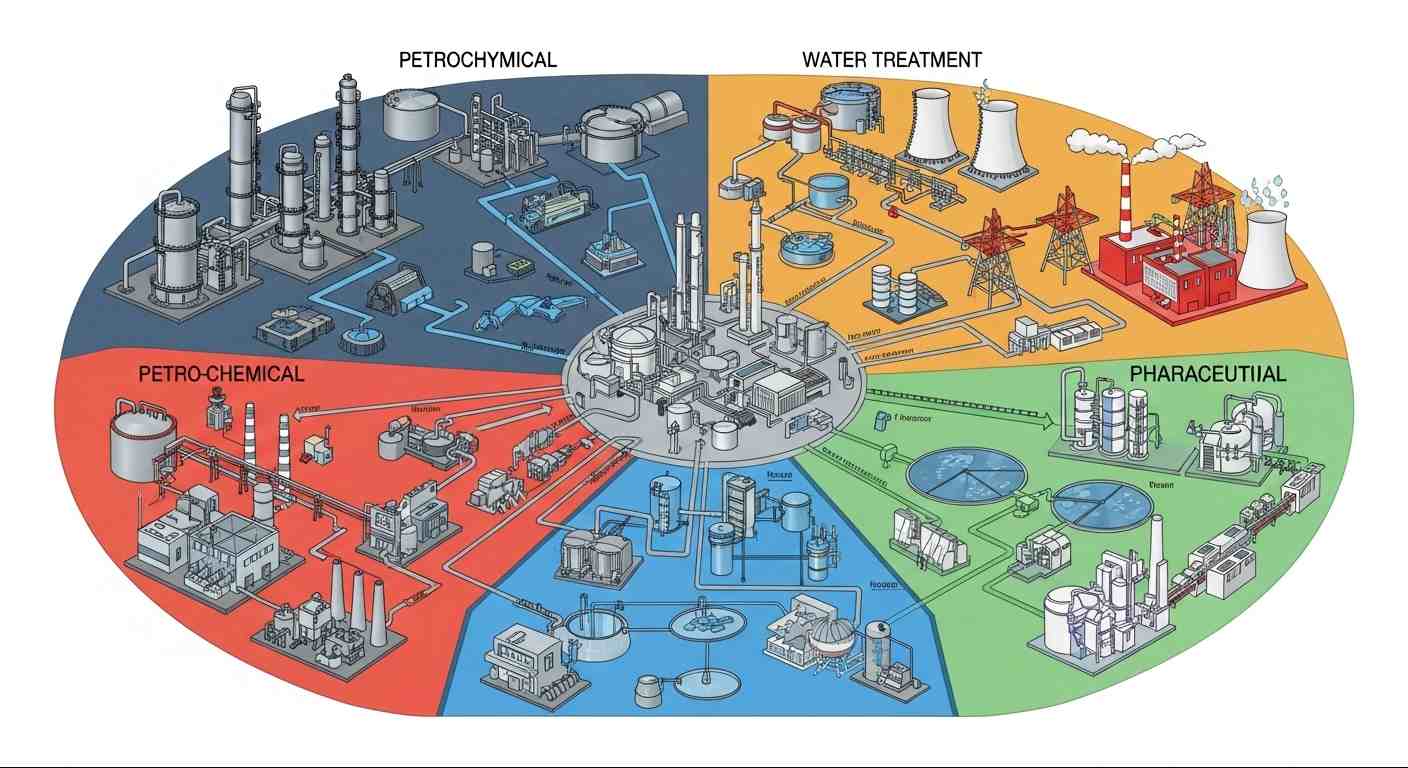

3. Где найти насосы OH1: 4 ключевые отрасли

Этот насос не просто хорошо спроектирован — он также идеально вписывается в конкретные условия работы. Вот наиболее распространенные сценарии применения:

• Нефтехимическая промышленность:Они повсюду на нефтеперерабатывающих заводах и в основном используются для транспортировки маловязких сред, таких как сырая нефть и бензин. Возьмем, к примеру, хранилище сырой нефти: вам необходимо перекачивать нефть в перегонную башню без утечек, а компактный размер насоса OH1 идеально подходит для плотных трубопроводов. Кроме того, ее скорость потока чрезвычайно стабильна (с погрешностью менее 2%), поэтому в дистилляционную башню никогда не поступает слишком много или слишком мало сырья — никаких неожиданных остановок.
• Энергетика:На тепловых электростанциях и электростанциях, работающих на биомассе, для подачи воды в котлы используются насосы ОН1. Котлам необходим постоянный поток воды среднего давления, и насосы OH1 идеально удовлетворяют эту потребность. Однажды я работал с энергоблоком мощностью 300 МВт, в котором было два насоса OH1 — один в работе, другой в резерве. Они могут выдерживать температуру до 180°C, а их эффективность помогает снизить общее энергопотребление установки.
• Водоочистная промышленность:Муниципальные очистные сооружения и промышленные очистные сооружения любят использовать их для транспортировки чистой воды или сточных вод с низкой концентрацией. Корпус насоса обычно изготавливается из нержавеющей стали 304 или 316L или коррозионностойкого чугуна, поэтому он не ржавеет от химикатов в сточных водах. А его конструкция с торцевым всасыванием имеет гораздо меньшую вероятность засорения, чем у погружных насосов — волокна не наматываются на рабочее колесо. Он идеально подходит для небольших и средних водоочистных сооружений с производительностью 50–500 кубических метров в час.
• Фармацевтическая промышленность:Здесь необходимы пищевые насосы OH1. Они соответствуют стандартам GMP (надлежащей производственной практики) и имеют сверхгладкие внутренние стенки (шероховатость Ra ≤ 0,8 мкм), поэтому жидкие лекарства не прилипают к ним. Уплотнения также изготовлены из пищевой резины, поэтому загрязнения материалов не происходит. Я видел их в лабораториях по производству вакцин и на фармацевтических заводах, в основном они используются для смешивания и транспортировки жидкостей на производственных линиях.

4. Как правильно выбрать насос OH1: 5 советов, которые нельзя пропустить

Выбрать насос OH1 несложно — просто выполните следующие пять шагов:

• Начните с жидкости, которую необходимо транспортировать:Если вы работаете с высокотемпературными средами (например, с горячим маслом выше 120°C), выбирайте модель с рубашкой охлаждения, иначе подшипники сгорят. Для сред с высокой вязкостью (например, смазочное масло с вязкостью более 50 сСт) выбирайте модель с большим входным отверстием рабочего колеса — слишком маленькое входное отверстие приведет к недостаточному потоку. Для кислых сред (например, соляной кислоты) откажитесь от обычной нержавеющей стали и используйте Hastelloy (стойкий к коррозии сплав). Однажды я видел, как на заводе использовался стандартный насос OH1 для кислоты, и его хватило всего на 6 недель.
• Не экономьте на скорости потока и запасе напора:Никогда не выбирайте насос, основываясь на ваших «точных» потребностях в скорости потока — добавляйте запас в 10%. Например, если вам необходимо перевезти 80 кубометров в час, выберите модель, рассчитанную на 90 кубометров в час. Что касается напора (выходного давления насоса), не забудьте учитывать сопротивление трубопровода: если вы перемещаете воду на высоту 15 метров через 100 метров трубы, вам понадобится насос с напором 25 метров (лишние 10 метров нужны для преодоления сопротивления трубопровода). Недостаточный напор приведет к тому, что насос будет работать с перегрузкой и быстро выйдет из строя.
• Учитывайте среду установки:При установке на открытом воздухе выбирайте модель с дождевиком — попадание воды в корпус подшипника повредит подшипники. Для ограниченного пространства (например, комнаты шириной 1 метр) выберите горизонтальную модель с короткой штангой — общая длина менее 1,2 метра. Если поблизости есть источник вибрации (например, компрессор), добавьте амортизатор — вибрация повреждает уплотнения быстрее, чем что-либо еще.
• Вопросы энергоэффективности:Насосы первого класса энергоэффективности экономят на 15–20% больше электроэнергии, чем насосы третьего класса эффективности. Работая по 8 часов в день, это составляет почти 10 000 юаней годовой экономии электроэнергии. Потратить немного больше на высокоэффективную модель определенно того стоит.
• Выбирайте правильные аксессуары:Для токсичных сред, таких как метанол, используйте двусторонние уплотнения и систему уплотнительной жидкости — это предотвращает утечки. Если вы хотите контролировать состояние оборудования удаленно, установите датчики вибрации и датчики температуры. Когда подшипники начинают изнашиваться, значение вибрации достигает 4,5 мм/с, вызывая раннее оповещение, чтобы вы не столкнулись с внезапными сбоями.

5. Как обслуживать насос OH1: 3 простых совета (эксперт не требуется)

Многие люди жалуются, что обслуживание насосов — это хлопотно, но насосы OH1 действительно не требуют особого обслуживания — просто выполните следующие три вещи:

• Ежедневные проверки (максимум 5 минут): Каждую неделю проверяйте подшипники: если их температура превышает 70°C, замените смазочное масло. Ежемесячно проверяйте уплотнение — если утечка превышает 10 миллилитров, замените детали уплотнения. Раз в квартал очищайте входной фильтр — засоренные фильтры уменьшают поток. Для этих задач даже не нужно разбирать насос, что экономит половину времени по сравнению с обслуживанием насоса двойного всасывания.
• Устранение неполадок: начните с основ: Снижение расхода? Сначала проверьте впускную трубу — обычно виноваты засоры. Затем осмотрите крыльчатку — одноступенчатые крыльчатки легко заменить. Повышенная вибрация? Проверьте зазор подшипников (замените подшипники, если зазор превышает 0,1 мм) и вал насоса — одноступенчатые валы при изгибе можно выпрямить, в отличие от многоступенчатых валов, которые требуют полной замены. Течь сальников? Проверьте поверхность уплотнения: царапины можно устранить шлифовкой, нет необходимости заменять весь узел уплотнения.
• Ежегодное глубокое техническое обслуживание: раз в год разбирайте корпус подшипника и заменяйте смазку на литиевой основе — не переливайте ее, просто заполните ее на 1/2–2/3 объема корпуса подшипника (переполнение приводит к перегреву). Затяните болты, соединяющие корпус насоса с основанием — ослабленные болты могут привести к смещению вала насоса. Нанесите слой эпоксидной смолы на рабочее колесо и загерметизируйте полость, чтобы предотвратить появление ржавчины. Все эти задачи можно выполнять на земле — кран не требуется.

Заключение

В конце концов, насос OH1 — это просто надежный и практичный инструмент. У него нет необычных функций многоступенчатых насосов, но он превосходен в том, для чего он предназначен: при среднем и низком напоре, стабильном расходе и простоте обслуживания. Для предприятий это означает меньше головной боли и снижение совокупной стоимости владения на протяжении всего срока службы оборудования.

Если вы все еще сомневаетесь – возможно, вы не уверены, какой материал подходит для вашей жидкости или как интегрировать насос в существующую систему – не волнуйтесь. Наша команда вТеффикозанимается этим каждый день. Если вам нужна помощь с выбором, поддержка при установке или устранение неполадок после установки, мы предоставим вам все необходимое. Не надо гадать —просто протяни руку.
