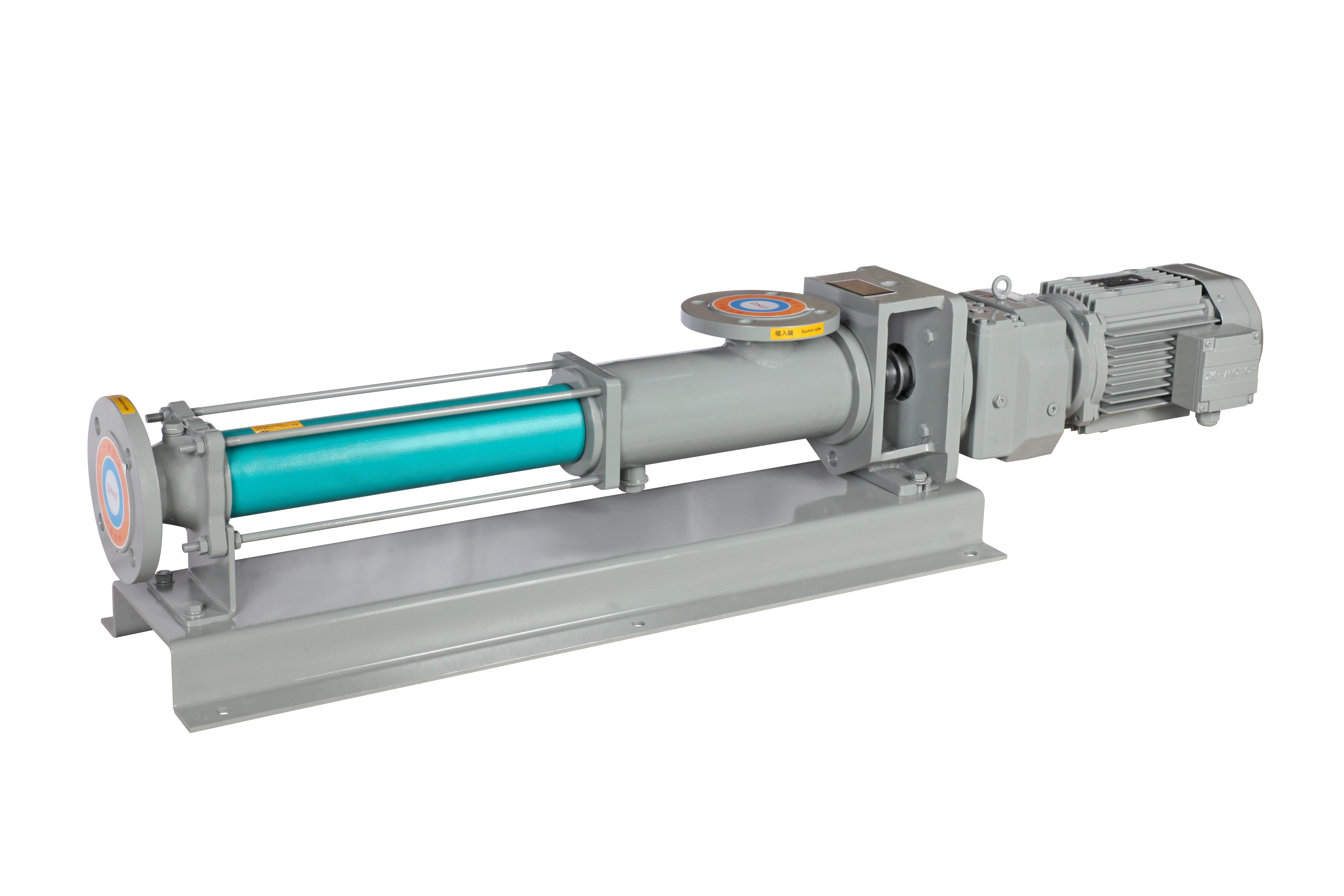

Комплексный выбор винтовых насосов

В системах транспортировки промышленных жидкостейвинтовые насосышироко используются в нефтяной, химической, пищевой, очистке сточных вод и других областях благодаря стабильной скорости потока, низкой пульсации, высокой способности самовсасывания и хорошей адаптации к высоковязким/содержащим твердые вещества средам. Основной принцип комплексного выбора винтовых насосов заключается в том, чтобы сбалансировать инвестиционные затраты на насосный агрегат и насосную станцию, а также долгосрочные эксплуатационные расходы и в конечном итоге достичь эксплуатационных целей экономии, безопасности и применимости — это основная логика, которую эта статья призвана систематически разобрать для вас.

I. Основные принципы выбора: экономичность, безопасность и применимость

Комплексный выбор винтовых насосов — это не изолированное сопоставление технических параметров, а многоплановый процесс принятия решений, ориентированный на «минимальную стоимость жизненного цикла всей системы». Он должен одновременно отвечать следующим требованиям:

• Экономика: Сокращение затрат на гражданское строительство, закупку оборудования и энергопотребление насосной станции;
• Безопасность: Избегайте таких рисков, как кавитация, гидравлический удар и обратный поток;
• Применимость: Соответствуйте планировке на месте, характеристикам среды и условиям эксплуатации.

II. Список основных данных

Прежде чем проводить конкретные расчеты, необходимо указать следующие «основные» данные:

• Характеристики среды: включая название среды, удельный вес, вязкость, коррозионную активность и токсичность.
• Содержание твердых частиц: диаметр и содержание твердых частиц напрямую определяют выбор материала ротора и статора винтового насоса.
• Контроль температуры: температура среды (℃) влияет на скорость набухания и прочность материала резинового статора.
• Требования к давлению: Необходимо всесторонне учитывать давление всасывающего колодца, давление нагнетательного колодца и падение давления (потеря напора) во всей трубопроводной системе.

III. «Искусство запаса» для скорости потока и напора

Формула расчета расхода:

• Нормальная ситуация: если доступны данные о малом, нормальном и большом расходе, необходимо учитывать большой расход.
• Коррекция запаса (в зависимости от конкретной скорости нс):
• Насосы с большой производительностью и \(ns > 100\): запас составляет 5%.
• Насосы с малым расходом с \(ns < 50\): запас составляет 10%.
• Насосы, работающие в чрезвычайно тяжелых условиях: рекомендуется заранее зарезервировать запас в размере 10%.
• Сельскохозяйственные особенности: При транспортировке воды по открытым каналам в сельском хозяйстве в расчет необходимо включать потери на просачивание и испарение.

IV. Проектирование трубопроводной системы

Многие неудачи при выборе происходят не из-за плохих насосов, а из-за неразумной конструкции трубопровода.

• Выбор диаметра трубы: Чрезмерно большой диаметр трубы → высокая стоимость; чрезмерно малый диаметр трубы → высокая скорость потока, резкое увеличение сопротивления → рост напора и мощности → резкий рост эксплуатационных расходов. Необходимо сбалансировать первоначальные инвестиции и эксплуатационные затраты посредством гидравлических расчетов.
• Схема трубопровода:
• Минимизируйте длину трубопровода и максимально уменьшите колена;
• Радиус кривизны колен ≥ 3–5 диаметров трубы, а угол поворота должен составлять > 90 °;
• Клапаны (шаровые краны/шаровые краны) и обратные клапаны должны быть установлены на стороне нагнетания:
• Клапаны используются для регулировки рабочей точки;
• Обратные клапаны предотвращают реверс насоса или гидроудар, вызванный обратным потоком во время остановки (что может привести к поломке вала или выходу из строя уплотнения).

V. Разумная конфигурация количества насосов и скорости ожидания

Разумная конфигурация количества является ключом к обеспечению непрерывной работы системы и напрямую влияет на стабильность производства. Для нормально работающих насосных агрегатов в обычных условиях требуется только один основной рабочий насос. Однако, чтобы справиться с внезапными сбоями и ежедневным обслуживанием, рекомендуется сконфигурировать три насосных агрегата, приняв режим «один в работе, один в режиме ожидания, один на обслуживании». Этот метод конфигурации позволяет избежать остановки всей транспортной системы из-за отказа одного насоса, что особенно подходит для сценариев промышленного производства с чрезвычайно высокими требованиями к непрерывности и эффективно снижает потери при останове.

Вывод: комплексный выбор = треугольный баланс технологий + экономики + безопасности

«Комплексный выбор» винтовых насосов – это, по сути, системная оптимизация. Это требует от инженеров понимания как механики жидкости, так и контроля затрат; уделять внимание не только производительности самого насоса, но и согласовывать планировку насосной станции и конструкцию трубопровода. Только принимая во внимание характеристики среды, параметры процесса, условия установки, экономические показатели и безопасность, можно выбрать действительно «подходящий» винтовой насос.

В Teffiko мы уже много лет активно занимаемся производством объемных насосов, предлагая высоконадежные винтовые насосы для химической, экологической, пищевой и энергетической промышленности. Наша техническая команда может предоставить вам бесплатную и профессиональную поддержку в выборе: от анализа рабочего состояния, выбора с помощью CFD до оптимизации системы трубопроводов. Если вы продвигаете новый проект или сталкиваетесь с узкими местами в эффективности существующей системы, обращайтесь в команду инженерной службы Teffiko — чтобы сделать каждую транспортировку жидкостей точной, эффективной и беззаботной.
