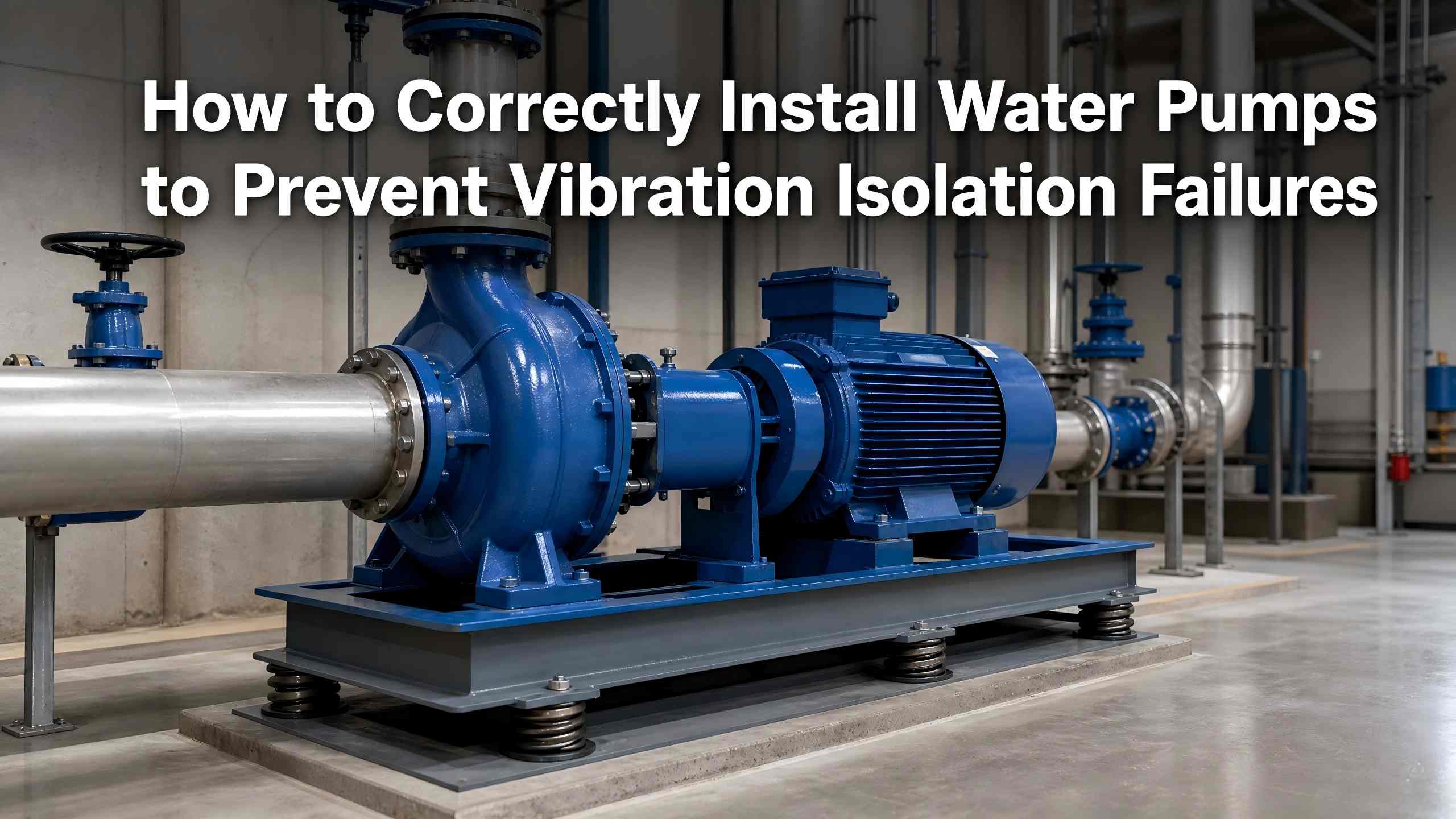

Водяной насосВибрация, шум, тряска трубопровода и резонанс здания в основном вызваны некачественным монтажом и нарушением виброизоляции. Виброизоляция — это основной процесс установки, а не дополнительный этап снижения шума. Стандартная установка эффективно блокирует передачу вибрации между насосами, трубопроводами и строительными конструкциями, предотвращая растрескивание трубопроводов и структурный резонанс, продлевая срок службы насосов и обеспечивая стабильную работу системы водоснабжения.
В этой статье обобщены стандартные методы установки виброизоляции водяных насосов, охватывающие конструкцию фундамента, расположение компонентов виброизоляции, обработку и приемку трубопроводов, применимые к большинству центробежных и циркуляционных насосов.
Механическая вибрация рабочейводяные насосынеизбежно. Большинство сбоев изоляции связано с пятью типичными ошибками установки:
- Жесткое соединение: полностью фиксированные основания насоса, фундамент и трубопроводы устраняют пространство для амортизации вибрации и вызывают общий резонанс.
- Нестандартная установка изолятора: асимметричная компоновка и неравномерная деформация сжатия приводят к локальному жесткому контакту и плохой изоляции.
- Растяжение трубопровода: жесткие соединения трубопровода тянут насосный агрегат и усиливают рабочую вибрацию, вызывая вторичный резонанс.
- Плохая конструкция фундамента: недостаточный вес, неровные или нестабильные фундаменты вызывают смещение центра и постоянную тряску.
- Неправильное использование изолятора: колодки разных характеристик, чрезмерные слои или коррозионный контакт приводят к преждевременному выходу компонента из строя.
Квалифицированная виброизоляция основана на гибкой изоляции, позволяющей насосному агрегату работать в упруго подвешенном состоянии с равномерным напряжением компонентов.
Качественный фундамент – залог эффективной виброизоляции.
Размер и вес:Используйте бетонные инерционные фундаменты или стальные основания, вес которых в 1–2 раза превышает вес насосного агрегата. Основание полностью закрывает ножку насоса с запасом минимум 100 мм с каждой стороны. Для напольных насосов требуется более толстый и тяжелый фундамент, чтобы уменьшить вибрацию конструкции.
Плоскостность и прочность:Прочность бетона фундамента должна достигать C25 или выше. Бетон для вторичной затирки должен быть прочнее основного бетона. Обеспечьте ровную поверхность без трещин и оставленные дренажные уклоны для защиты изоляторов от погружения в воду.
Правила анкерного болта:Вертикально закрепите болты пружинными шайбами, чтобы избежать ослабления и наклона. Никогда не деформируйте насосный агрегат во время фиксации с применением силы, чтобы предотвратить высокочастотную вибрацию.
Типовая компоновка изолятора напрямую определяет эффективность виброизоляции.
Общая планировка:Расположите все изоляторы симметрично вдоль центральной оси насоса. Четырехточечные макеты предусматривают равномерное размещение по часовой стрелке или против часовой стрелки. Для шеститочечной поддержки установите четыре подушки по углам основания и две по длинным сторонам, чтобы обеспечить постоянную деформацию сжатия. Края изолятора не должны выходить за пределы диапазона инерционного блока.
Горизонтальная установка насоса:Используйте резиновые прокладки или демпфирующие пружинные изоляторы. Никакого склеивания или жесткой фиксации не требуется; Уплотнение собственным весом обеспечивает надежную гибкую буферизацию.
Вертикальная установка насоса:Оборудуйте закрепленные резиновые изоляторы стальными основаниями, закрепленными болтами с пружинными шайбами, а затем закрепите их на полу, чтобы исключить вертикальную тряску.
Многослойная колодка в сборе:Максимум пять слоев для недостаточной однослойной изоляции. Используйте одинаковые прокладки, разделенные пластинами из оцинкованной стали толщиной ≥4 мм (с увеличенным размером на 10 мм с каждой стороны) со смещенными слоями и клеевым соединением.
Проверка и защита:Перед установкой проверьте внешний вид компонентов и пределы сжатия. Держите изоляторы вдали от кислот, щелочей и органических растворителей, чтобы предотвратить старение резины.
Жесткие соединения трубопроводов являются основной причиной остаточной вибрации.
Установите резиновые гибкие соединения на входе и выходе насоса, чтобы исключить передачу жесткой вибрации.
Добавьте виброизоляционные прокладки к опорам и подвескам трубопровода, а также заделайте зазоры, проникающие в стены, минеральной ватой, чтобы блокировать структурную проводимость.
Выравнивайте трубопроводы естественно, без принудительного стыкового соединения, чтобы избежать деформации изоляторов от растяжения.
Перед официальной эксплуатацией проверьте работоспособность изоляции:
- Визуальная проверка: отсутствие смещения, деформации или коррозии изолятора; Уровень агрегата сертифицирован.
- Ручная проверка: нет очевидной тряски устройства или ослабления болтов.
- Испытание без нагрузки: 3–5 минут стабильной работы без аномальной вибрации и шума.
- Испытание под нагрузкой: отсутствие вибраций трубопровода и возникновения резонанса под рабочим давлением.
- Асимметричное размещение изолятора приводит к неравномерному напряжению и резонансу.
- Недостаточный вес фундамента, приводящий к нестабильной работе.
- Отсутствие гибких соединений трубопровода, вызывающее вторичную вибрацию.
- Смещение спускового узла незакрепленных анкерных болтов.
- Жесткая фиксация горизонтальных изоляторов насоса, исключающая возможность буферизации.
- Нестандартная многослойная прокладка, снижающая эффект изоляции.
- Коррозионный контакт, приводящий к преждевременному старению резины.
Эффективная виброизоляция насоса зависит от стандартизированной гибкой установки. Соблюдайте симметричную компоновку изолятора, устойчивую конструкцию фундамента и правила подключения трубопроводов без напряжений. Стандартный режим работы устраняет проблемы с вибрацией и резонансом, обеспечивает долгосрочную стабильность насоса и снижает ежедневные затраты на техническое обслуживание.
-
