API 610 служит основным общим стандартом для горизонтальных центробежных насосов в нефтехимической, нефтегазовой и химической промышленности. В этом стандарте промышленные центробежные насосы подразделяются на три основные конфигурации: консольные насосы OH, межопорные насосы BB и вертикальные подвесные насосы VS. Обладая многолетним опытом глубоких исследований и разработок, а также опытом производства насосов, соответствующих стандарту API 610, Teffiko предлагает высоконадежные решения для транспортировки жидкостей для различных отраслей промышленности благодаря стандартизированному структурному проектированию и богатому опыту адаптации к жестким условиям эксплуатации.

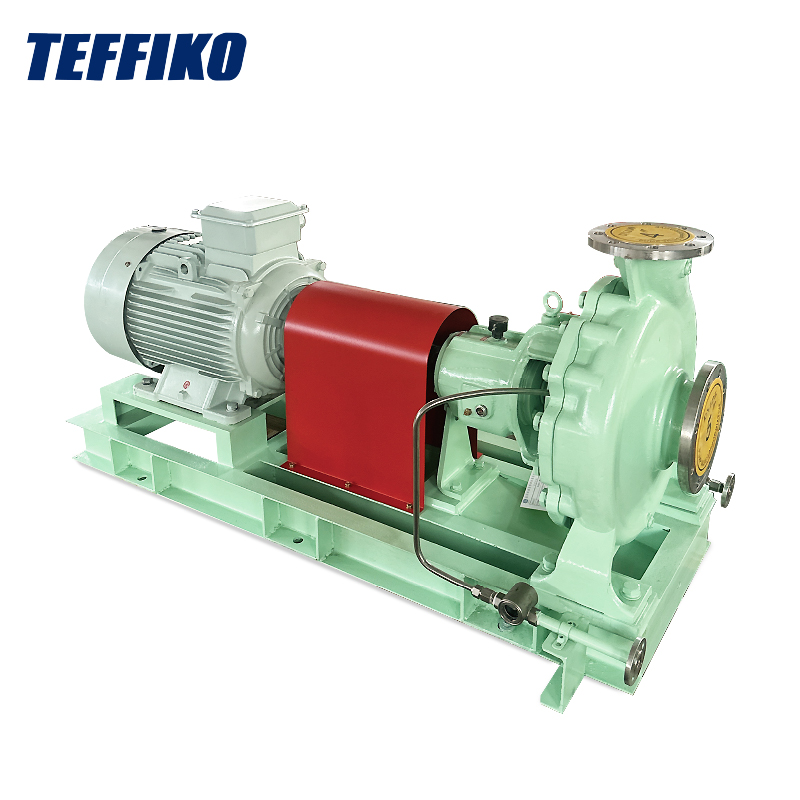

OH (консольный насос):Рабочее колесо установлено на конце вала насоса, консольно за пределами корпуса подшипника. Подшипниковый узел полностью изолирован от технологической жидкости. Это основной легкий горизонтальный насос.

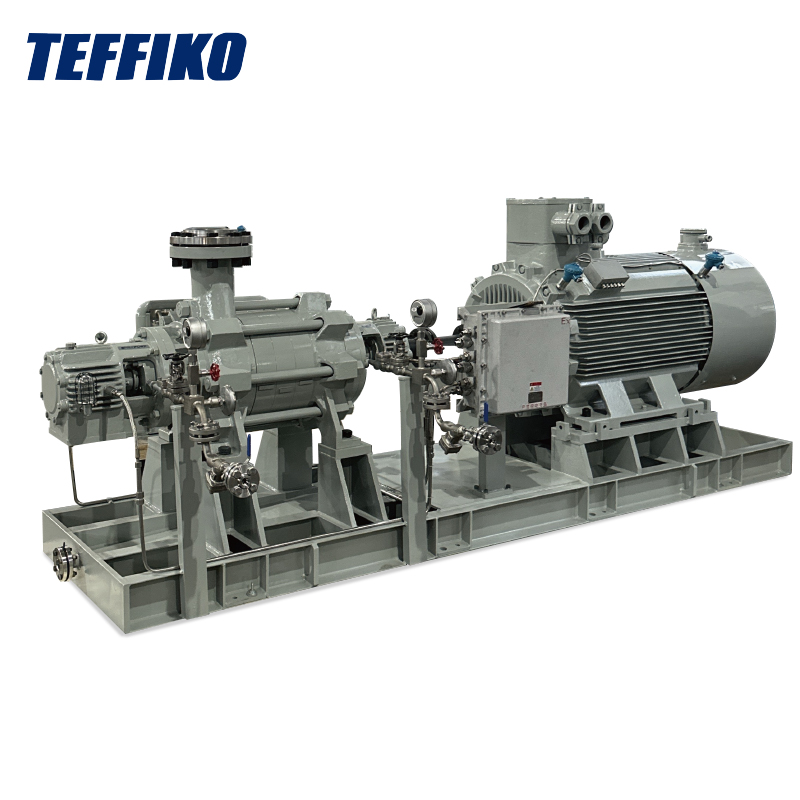

BB (Межподшипниковый насос):Рабочее колесо расположено между двумя комплектами подшипников с симметричной опорной конструкцией, что значительно улучшает баланс ротора и общую жесткость опоры в сложных условиях эксплуатации.
VS (вертикальный подвесной насос):Вал насоса и рабочее колесо подвешены вертикально и погружены в транспортируемую жидкость. Он в основном применяется в сценариях вертикальной глубоководной транспортировки и транспортировки в резервуарах и не будет подробно обсуждаться в этом документе.
Компактная общая конструкция с небольшой занимаемой площадью, подходящая для проектов с ограниченным пространством; простые операции по техническому обслуживанию; удобный осмотр и замена торцевых уплотнений и рабочих колес, что существенно сокращает время простоя; подходит для условий стабильного давления и умеренной гидравлической нагрузки и демонстрирует отличную адаптируемость к коммунальным услугам.
Высокий риск отклонения вала, ограниченный выступающей конструкцией, возникает в условиях рабочего колеса большого диаметра и высокого давления, что может легко вызвать чрезмерную вибрацию. Он не подходит для производственных систем непрерывного действия с высоким расходом, высокой температурой и высоким давлением. Оно отличается коротким сроком службы и быстрым износом уплотнений при длительных тяжелых условиях эксплуатации.
Транспортировка технической воды предприятия, дозирование химических реагентов, транспортировка легких углеводородов, транспортировка вспомогательной технологической жидкости и другие некритические, периодические или малонагруженные работы.
Симметричная конструкция опоры ротора обеспечивает высокую адаптивность к нагрузкам и чрезвычайно высокую стабильность вала; способны к длительной работе в условиях высоких температур и высокого давления при низких динамических нагрузках на валу; сбалансированные силы ротора эффективно снижают вибрацию оборудования и осевое усилие, обеспечивая гораздо более высокую эксплуатационную стабильность по сравнению с насосами OH.
Более тяжелый вес оборудования, большая занимаемая площадь и требования к прочному и прочному фундаменту оборудования; сложные и сложные конструкции, особенно для многоступенчатых насосов ВВ; громоздкие процедуры разборки и обслуживания с большой нагрузкой на техническое обслуживание и жесткими требованиями к точности центровки при установке.
Трубопроводная транспортировка нефти и газа на большие расстояния, системы закачки воды на нефтепромыслах, циркуляция аминной жидкости на нефтеперерабатывающих заводах, высокотемпературный нижний выпуск колонны, наддув питательной воды котлов и другие критически важные функции непрерывного производства.
Чтобы облегчить быстрое различение конфигураций оборудования, различий в производительности и обслуживании между двумя типами насосов, следующая полная сравнительная таблица по стандарту API 610 охватывает параметры выбора ядра:
| Элемент сравнения | OH Консольный насос | Межподшипниковый насос BB |
|---|---|---|
| Метод поддержки вала | Выступающая односторонняя опора | Симметричная опора с двумя подшипниками |
| След и фундамент | Компактный размер с простой основой | Большой размер, требующий усиленного фундамента |
| Способность выдерживать давление | Подходит для умеренного давления. | Подходит для высокого/сверхвысокого давления |
| Пропускная способность | Поток от низкого до среднего | Поток от среднего до высокого с высокой устойчивостью к нагрузкам |
| Простота обслуживания | Простая конструкция с удобным обслуживанием | Сложная конструкция с обширными процедурами технического обслуживания |
| Осевая нагрузка и деформация | Происходит прогиб вала; умеренная стабильность | Сбалансированные нагрузки без значительной деформации |
| Динамические характеристики ротора | Ограниченный запас жесткости при относительно низкой скорости вращения | Достаточная жесткость, низкая вибрация и высокая стабильность. |
| Тип подшипника | Шарико-роликовые подшипники качения | Упорные подшипники скольжения/откидной площадки |
| Конфигурация уплотнения | Обычные одинарные/двойные картриджные механические уплотнения | Уплотнения высокого давления заподлицо/тандемные |
| Часто используемые материалы | нержавеющая сталь 316, дуплексная нержавеющая сталь | Хромированная сталь, Инконель, Хастеллой |
Для проектов, преследующих недорогую, удобную эксплуатацию и техническое обслуживание в условиях ограниченного пространства, в условиях среднего и низкого давления, а также в условиях вспомогательных коммунальных услуг с малым и средним расходом, предпочтительны консольные насосы OH. Для ответственных агрегатов непрерывного производства, работающих в условиях высоких температур, высокого давления и большого расхода, с жесткими требованиями к стабильности оборудования, низкой частоте отказов и длительному сроку службы, необходимо использовать межопорные насосы BB. Фактический выбор насоса требует всесторонней оценки таких параметров, как коррозионная активность среды, вязкость и частота пуска и остановки, чтобы сбалансировать надежность оборудования и экономичность проекта.
