Вал магнитного насоса Teffiko изготовлен из высокоуглеродистой хромистой подшипниковой стали. После термообработки его твердость достигает 58-62 HRC, что обеспечивает исключительную износостойкость и устойчивость к деформации. Однако во время длительной эксплуатации эрозия из-за примесей, отказ смазки, работа всухую и перегрузка могут привести к износу вала, изгибу, повреждению резьбы и выходу из строя шпоночной канавки, что в дальнейшем вызывает вибрацию, ненормальный шум и снижение скорости потока. Чтобы избежать высоких затрат на замену нового вала, в этом документе систематически рассматриваются критерии оценки повреждений, полные процедуры ремонта, меры предосторожности при техническом обслуживании, а также ключевые моменты сборки и ввода в эксплуатацию валов магнитных насосов Teffiko в соответствии с промышленными стандартами.
Перед техническим обслуживанием необходимо строго оценить повреждение на основе прочностных характеристик материала, чтобы избежать неэффективного ремонта или потенциальных угроз безопасности:
Видимые трещины, сильный износ канавок или общая деформация кручения на поверхности вала. Такое повреждение нарушает структурную целостность вала. Отремонтированные валы склонны к поломке вала или выходу из строя трансмиссии во время эксплуатации и должны быть сразу отправлены на слом.
Небольшой изгиб, незначительный поверхностный износ, крошечные царапины, слегка содранная резьба или небольшая шероховатость шпоночных пазов. Такие повреждения не повреждают структуру сердечника и прочность вала и могут быть повторно использованы после профессионального ремонта.
Потери валов магнитных насосов делятся на четыре основные категории:
В основном вызвано плохой смазкой, попаданием загрязнений или длительным трением направляющих подшипников, что легко приводит к радиальному биению, вибрации и ненормальному шуму.
Обычно возникает из-за частых циклов пуска-останова, работы всухую, перегрузки или неравномерного усилия во время разборки и сборки, что приводит к эксцентричному износу рабочего колеса, трению между магнитными кольцами и несбалансированному оборудованию.
Вызывается неравномерной силой затяжки при разборке и сборке, проскальзыванием инструментов или коррозией транспортируемой среды, что приводит к ржавчине и содранию резьбы, что препятствует стабильной фиксации узлов рабочего колеса.
Повторяющиеся удары между шпонками и шпоночными пазами из-за нестабильного крутящего момента передачи или чрезмерного монтажного зазора приводят к шероховатости поверхности канавки и вызывают сколы кромок, что снижает эффективность передачи и даже приводит к отказу передачи мощности.
Магнитные насосы содержат сильные внутренние магнитные кольца с мощным магнитным притяжением. Неправильная разборка может стать причиной защемления, повреждения компонентов при столкновении и царапин на изолирующих втулках. Перед техническим обслуживанием необходимо обеспечить защитную защиту и стандартизированную разборку, чтобы гарантировать точность ремонта вала насоса.
Отключите общее электропитание оборудования, закройте впускную и выпускную арматуру трубопровода, полностью слейте остатки среды внутри насоса, выполните сброс давления и охлаждение. Подготовьте специальные инструменты, включая изогнутые ключи, надфили, медные молотки, выпрямители винтов, прецизионные штангенциркули, шлифовальные машины, материалы для ремонта гальванических покрытий и чистые протирочные тряпки. Очистите и выровняйте рабочую станцию технического обслуживания и положите резиновые опорные пластины, чтобы предотвратить повреждение металлических частей при столкновении.
Разбирайте оборудование строго снаружи внутрь: сначала снимите корпус насоса и изолирующую втулку, а затем медленно выньте узел внутреннего магнитного кольца, чтобы избежать мгновенного сильного магнитного притяжения и столкновения между внутренним и внешним магнитными кольцами. Затем отвинтите контргайку рабочего колеса, последовательно снимите рабочее колесо, упорный диск и седло среднего вала и, наконец, полностью выньте вал насоса. Во время разборки промаркируйте все компоненты и разместите их в строгом порядке, чтобы избежать перекосов и несбалансированного зазора при последующей сборке.

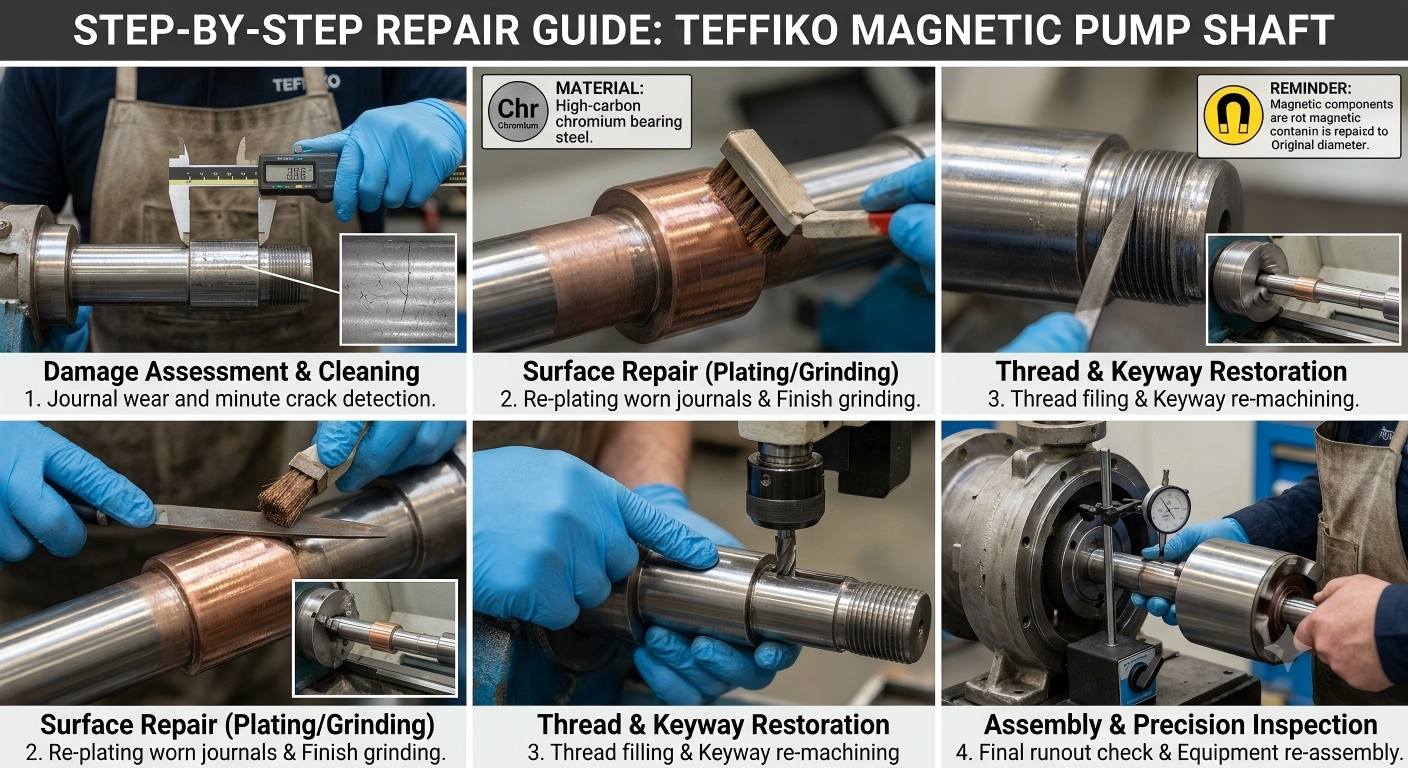

Принять соответствующие процессы ремонта в зависимости от степени повреждения вала насоса и характеристик материала высокоуглеродистой хромистой подшипниковой стали, балансируя точность ремонта, эксплуатационную прочность и стоимость технического обслуживания. Конкретные схемы ремонта следующие:
При незначительных царапинах, крошечных царапинах и неглубоком износе канавок на шейках, соответствующих подшипникам скольжения и резиновым направляющим подшипникам, используйте хромирование, меднение или покрытие нержавеющей сталью для ремонта изношенных поверхностей. Точно контролируйте толщину покрытия в зависимости от глубины износа шейки. После гальваники провести чистовую токарную обработку и шлифовку на токарных и шлифовальных станках для восстановления диаметра шеек до исходного заводского типоразмера с соблюдением стандартного монтажного зазора подшипников для обеспечения плавного вращения без заеданий.
Если шейки имеют глубокие канавки или сильный износ эксцентрика большой площади, структурная прочность вала будет снижена. Ремонт не рекомендуется, необходимо сразу заменить новый вал насоса.
Для валов насосов малого диаметра с небольшим изгибом: наложите медные листы на выпуклую изгибающуюся часть вала, чтобы избежать царапин на закаленной поверхности вала, вызванных ударами молотком. Аккуратно постучите ручным молотком, чтобы постепенно выпрямить, и несколько раз измеряйте и регулируйте, пока вал не станет полностью прямым без радиального отклонения.
Для валов насосов большого диаметра с небольшим изгибом: используйте специальный винтовой выпрямитель для приложения равномерного давления для выпрямления. На протяжении всего процесса строго запрещается сильное ударение молотком во избежание появления скрытых трещин на валу высокой твердости. После выпрямления с помощью циферблатного индикатора несколько раз проверьте радиальное биение, чтобы убедиться, что параметры соответствуют стандартам эксплуатации оборудования.
Если вал насоса имеет чрезмерный изгиб, крутильную деформацию или скрытые трещины, его необходимо сразу же отбраковать и заменить, поскольку выпрямление не может гарантировать долговременную стабильность работы.
Если шпоночные канавки лишь слегка шероховаты и изношены без явной деформации или сколов кромок, обработайте стенки канавок тонкими напильниками, чтобы удалить заусенцы, выступы и окисленные загрязнения. Шпоночные пазы можно нормально собрать после обрезки до плоской поверхности.
Если шпоночные канавки сильно деформированы, сколоты и имеют чрезмерный зазор в трансмиссии, отремонтируйте их сваркой: заблокируйте исходную поврежденную шпоночную канавку сваркой и повторно обработайте шпоночную канавку в стандартном положении шкалы вала насоса.
Критическое табу: валы насосов, используемые в условиях работы с высокой мощностью и высоким крутящим моментом, запрещается ремонтировать путем повторной обработки шпоночных пазов. Новые валы необходимо заменять во избежание перелома шпоночной канавки и выхода из строя передачи мощности в процессе эксплуатации, что может привести к неисправности оборудования.
Для слегка содранной, частично поврежденной или ржавой и покрытой заусенцами резьбы: аккуратно обрежьте профили резьбы надфилем и удалите ржавчину и загрязнения. Проверьте зацепление гайки вручную после обрезки; Повторное использование допускается, если зацепление происходит плавно, без ослаблений и заеданий.
Для сильно сколотой или сильно содранной резьбы, которая не может нормально зацепиться, доступны две стандартные схемы ремонта:
Слегка отогните конец вала насоса, запрессуйте соответствующую втулку и нарежьте на ней стандартную резьбу.
Заполните поврежденную область резьбы электросваркой или газовой сваркой и обработайте стандартную резьбу, завершив ее доворачивание после охлаждения, чтобы она соответствовала оригинальной контргайке.
Отремонтированные валы насоса нельзя устанавливать непосредственно. Следующие процедуры проверки и ввода в эксплуатацию должны выполняться строго:
Некоторые специалисты по эксплуатации и техническому обслуживанию заставляют ремонтировать треснутые, сильно скрученные валы насосов или валы, используемые в условиях работы с высоким крутящим моментом, чтобы сократить расходы. Хотя оборудование может работать нормально в течение короткого времени, весьма вероятно, что оно приведет к серьезным неисправностям, таким как перелом вала, отказ магнитной передачи и утечка среды. Резкая работа при разборке магнитных компонентов приводит к эксцентриситету вала насоса и износу магнитного кольца. Непосредственная установка без прецизионного контроля после ремонта приводит к второстепенным неисправностям, включая вибрацию оборудования, утечку среды и недостаточный расход.
Регулярно проверяйте состояние смазки подшипников и своевременно заменяйте изношенное смазочное масло и смазку, чтобы исключить износ шеек, вызванный сухим трением. Строго стандартизировать работу оборудования; запрещать работу всухую, работу с перегрузкой и частые пуски-остановки магнитных насосов. При транспортировке сред, содержащих твердые частицы и примеси, на трубопроводах установите фильтр предварительной очистки, чтобы предотвратить эрозию примесей на валу. Проводите регулярный осмотр при разборке для выявления прямолинейности, износа резьбы и шпоночных канавок валов насоса, заранее прогнозируйте неисправности и проводите профилактическое обслуживание для продления срока службы вала насоса.
Вал магнитного насоса Teffiko изготовлен с высокой точностью из высокоуглеродистой хромистой подшипниковой стали. Большинство легких и умеренных повреждений можно устранить за небольшие деньги. Следуйте основным принципам «точного определения повреждений, целевого ремонта, точной проверки после ремонта и стандартизированной сборки и ввода в эксплуатацию». Освоение специальных процедур ремонта и стандартизированных пуско-наладочных работ при различных неисправностях позволяет не только существенно снизить затраты на эксплуатацию и техническое обслуживание, но и обеспечить длительную безутечную, стабильную и эффективную работу оборудования.
