Подробное руководство по вертикальным и горизонтальным центробежным насосам ISG и ISW

В области транспортировки промышленных жидкостей вертикальные центробежные насосы ISG и горизонтальные центробежные насосы ISW стали основным выбором для многочисленных сценариев применения благодаря своим уникальным конструктивным преимуществам и точной адаптации к сценариям. Однако в конкретных условиях работы точный выбор модели становится профессиональной задачей. Как команда инженеровТеффико, мы прекрасно понимаем, что не существует абсолютно оптимальной модели насоса, есть только самое подходящее решение. В этой статье будет проведено всестороннее сравнение центробежных насосов ISG и ISW по четырем основным параметрам: структурная конструкция, эксплуатационные характеристики, применимые сценарии, а также установка и обслуживание. Он также поделится практическим опытом Теффико в выборе моделей, чтобы помочь вам принять обоснованные решения.

Оглавление

1. Структурный дизайн

2. Эксплуатационные характеристики

3. Применимые сценарии

4. Установка и обслуживание.

I. Сравнение конструктивных решений вертикальных центробежных насосов ISG и горизонтальных центробежных насосов ISW

Основное различие между вертикальными центробежными насосами ISG и горизонтальными центробежными насосами ISW начинается с их конструктивной конструкции. Это напрямую определяет их занимаемое пространство, метод установки и логику адаптации трубопровода, что делает его основным фактором, который следует учитывать при выборе модели.

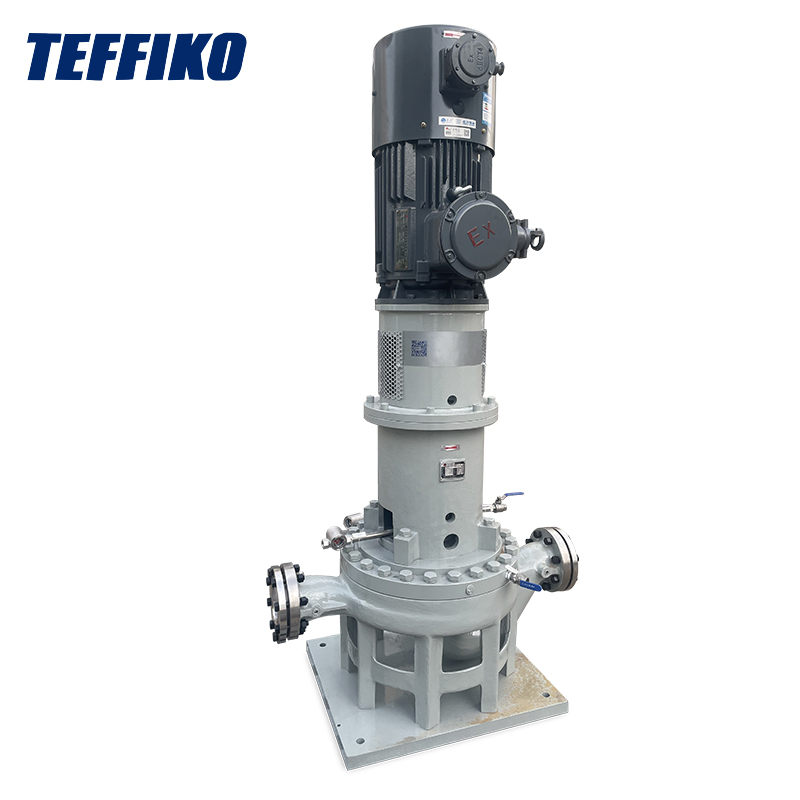

(I) Вертикальный центробежный насос ISG: вертикальная компоновка для экономии места

Вертикальный насос ISG имеет интегрированную вертикальную конструкцию, вал насоса расположен перпендикулярно земле. Он имеет относительно большую общую высоту, но небольшую площадь пола. Его вход и выход для воды имеют гибкую конструкцию, что позволяет напрямую интегрировать его в трубопроводную систему без необходимости установки дополнительного основания. Это делает его особенно подходящим для узких пространств, таких как помещения для вторичного водоснабжения в высотных зданиях или компактные производственные линии.

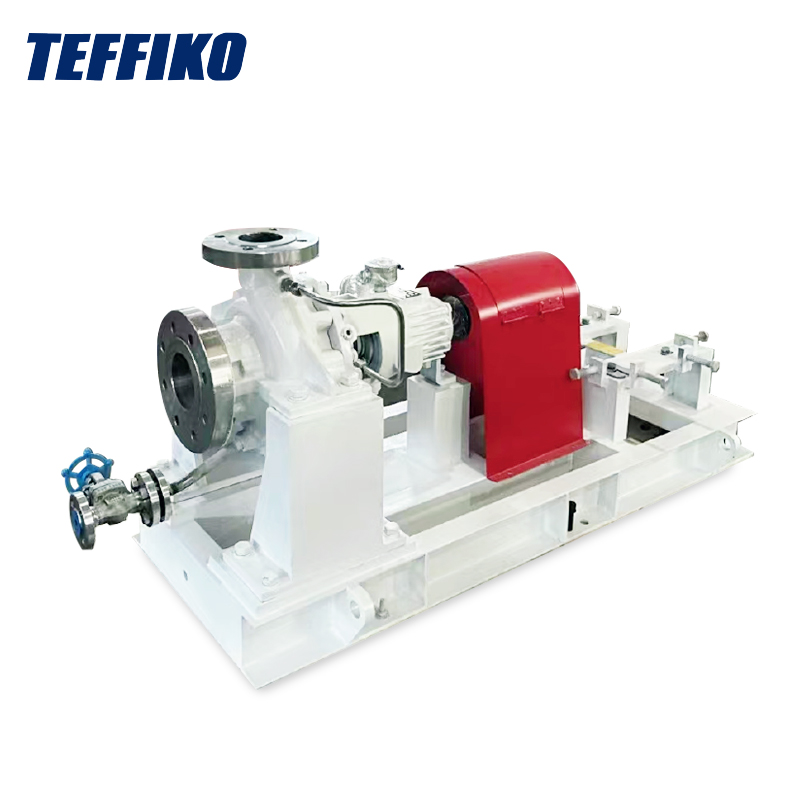

(II) Горизонтальный центробежный насос ISW: горизонтальная компоновка обеспечивает высокую стабильность

Горизонтальный насос ISW имеет конструкцию, в которой двигатель и корпус насоса расположены горизонтально соосно, при этом вал насоса параллелен земле и требует фиксации через основание. Его вход и выход расположены на одной горизонтальной линии, что облегчает прямое соединение с горизонтальными трубопроводами и снижает потери на сопротивление. Эта конструкция имеет низкий центр тяжести и обеспечивает стабильную работу, что делает ее подходящей для сценариев с достаточным пространством на земле, таких как большие мастерские или муниципальные водопроводные станции, где операции по техническому обслуживанию удобны.

II. Сравнение эксплуатационных характеристик: энергопотребление, напор и кавитационная стойкость

Помимо структурных различий, различия в производительности между ними напрямую влияют на эффективность работы и применимые условия труда. Это особенно очевидно в их адаптируемости в отношении энергопотребления, диапазона напора и устойчивости к кавитации.

(I) Энергопотребление и эффективность

Что касается гидравлического КПД, центробежные насосы ISG и ISW используют передовые конструкции гидравлических моделей. После оптимизации проточного канала рабочего колеса их КПД в номинальных рабочих условиях относительно близок и обычно составляет от 75% до 85%. Однако в сценариях эксплуатации с переменной нагрузкой возникают различия:

• Горизонтальный центробежный насос ISW имеет более мягкий проточный канал корпуса насоса, что приводит к меньшему падению эффективности при работе за пределами номинального расхода. Он больше подходит для сценариев с большими колебаниями расхода.
• Вертикальный центробежный насос ISG сохраняет стабильную эффективность при номинальном расходе, но при колебаниях расхода эффективность снижается быстрее. Он больше подходит для сценариев с постоянными требованиями к потоку.

По энергопотреблению:

• Насос ISG потребляет меньше энергии в условиях работы с низким расходом и высоким напором.
• Насос ISW обеспечивает более высокую энергоэффективность в системах с высоким расходом и низким напором.

(II) Диапазон головы

• Диапазон напора вертикального центробежного насоса ISG обычно составляет 5–125 м, что делает его более подходящим для удовлетворения потребностей в транспортировке с «высоким напором и низким расходом». Вал насоса вертикальной конструкции воспринимает нагрузку более равномерно; при работе с высоким напором передача центробежной силы рабочего колеса более стабильна, а отклонение вала, вызванное чрезмерным давлением, менее вероятно. Поэтому его часто используют в таких сценариях, как водоснабжение высотных зданий и питательная вода для котлов.
• Диапазон напора горизонтального центробежного насоса ISW больше ориентирован на «средне-низкий напор, высокий расход», обычно в диапазоне от 3 до 80 м. Его горизонтальная структура позволяет лучше адаптироваться к стабильной транспортировке крупнопоточных сред и избежать чрезмерного осевого усилия, вызванного высоким напором. Он подходит для сценариев с низкими требованиями к напору, но высокими требованиями к расходу, например, для передачи воды по муниципальным водопроводным сетям, промышленной оборотной воды и сельскохозяйственного орошения.

(III) Устойчивость к кавитации: преимущество у ISW

Чистая положительная высота всасывания (NPSH) горизонтального насоса ISW обычно на 0,5–1,5 м ниже, чем у насоса ISG. Конструкция всасывающего отверстия более оптимизирована, что делает его менее склонным к кавитации при транспортировке легко испаряющихся сред или при высоком сопротивлении всасыванию. С другой стороны, вертикальный насос ISG больше подходит для случаев с хорошими условиями всасывания и короткими трубопроводами.

III. Сравнение применимых сценариев: ключевое значение имеет сопоставление по требованию

(I) Вертикальный центробежный насос ISG: первый выбор для сценариев с узким пространством и высоким напором.

• Вторичное водоснабжение в высотных зданиях. Жителям многоэтажных домов требуется относительно высокое давление воды, а аппаратные помещения обычно располагаются на крыше или в подвале с узким пространством. Вертикальный центробежный насос ISG идеально подходит для этого сценария благодаря своим преимуществам: небольшой площади пола и высокому напору.
• Поддержка небольшого промышленного оборудования: например, системы охлаждения для станков с ЧПУ и системы питательной воды для небольших котлов. Эти сценарии требуют стабильного расхода и ограниченного пространства для установки, а насос ISG можно интегрировать в трубопровод для экономии места.
• Циркуляция воды в коммерческих помещениях: Включая циркуляцию охлаждающей воды для центральных кондиционеров в гостиницах и систем противопожарного водоснабжения в торговых центрах. Вертикальная конструкция насоса ISG облегчает соединение с трубопроводами в потолке или в углу, не влияя на планировку помещения.

(II) Горизонтальный центробежный насос ISW: основной вариант для сценариев с большим пространством и высоким расходом

• Муниципальная очистка воды: включая повторное использование очищенной воды на очистных сооружениях и трубопроводной сети на водопроводных станциях. Эти сценарии требуют большого расхода и достаточного пространства на земле, а горизонтальное расположение насоса ISW обеспечивает периодическую установку и централизованное обслуживание.
• Крупномасштабное промышленное производство: например, транспортировка сырья на химических предприятиях и системы охлаждения оборотной воды на металлургических заводах. Эти сценарии имеют большие колебания расхода и требуют устойчивости к кавитации, а насос ISW обладает большей стабильностью и адаптируемостью для удовлетворения этих потребностей.
• Сельскохозяйственное и гражданское орошение: включая орошение сельскохозяйственных угодий и подмену воды в крупных прудах с рыбой. Эти сценарии имеют низкую потребность в напоре, но большую потребность в расходе, а характеристики насоса ISW, заключающиеся в низком энергопотреблении и простоте обслуживания, могут снизить долгосрочные эксплуатационные расходы.

IV. Сравнение установки и обслуживания

Сложность установки и затраты на техническое обслуживание — факторы, которые нельзя игнорировать при длительном использовании. Различия между ними в этом измерении напрямую влияют на операционную эффективность на более позднем этапе.

(Я) Установка

• Для вертикального центробежного насоса ISG: для установки не требуется отдельное основание. Необходимо только соединить фланец корпуса насоса с фланцем трубопровода и зафиксировать ножки насоса с помощью дюбелей. Один человек может выполнить установку одной единицы оборудования за полдня, что особенно подходит для проектов реконструкции существующих объектов. Однако следует отметить, что к его вертикальной конструкции предъявляются высокие требования к перпендикулярности установки. Если наклон вала насоса превышает 0,1 мм/м, это легко приведет к ускоренному износу подшипников.
• Для горизонтального центробежного насоса ISW: необходимо сначала залить бетонное основание или установить стальной кронштейн, чтобы гарантировать, что погрешность уровня основания не превышает 0,2 мм/м. Затем зафиксируйте корпус насоса на основании и окончательно подсоедините трубопровод. Цикл установки составляет около 1-2 дней, что делает его более подходящим для раннего планирования новых строительных проектов. Однако его горизонтальная компоновка имеет более высокую отказоустойчивость по ровности фундамента, а незначительная осадка грунта вряд ли скажется на работе оборудования.

(II) Техническое обслуживание

Горизонтальный центробежный насос ISW более удобен в обслуживании: из-за горизонтального расположения двигателя и корпуса насоса при разборке достаточно снять соединительный щиток и ослабить соединительные болты, чтобы отделить двигатель от корпуса насоса. При замене уязвимых частей, таких как рабочие колеса и уплотнения, нет необходимости перемещать трубопровод. Обслуживающий персонал может работать на земле, что очень безопасно. Например, при протечке уплотнения обслуживающему персоналу не нужно высоко подниматься, и замена может быть произведена в течение 1-2 часов.

Для вертикального центробежного насоса ISG, поскольку двигатель расположен вверху, во время технического обслуживания необходимо сначала снять проводку двигателя и крепежные болты, а также поднять двигатель, чтобы получить доступ к внутренним компонентам корпуса насоса. Если он установлен в узком пространстве или высотном аппаратном помещении, необходимо использовать кран или подъемное оборудование, что приводит к длительному циклу технического обслуживания и высокой стоимости. Поэтому для сценариев с высокими требованиями к удобству обслуживания (например, необслуживаемые насосные станции) более рекомендуется горизонтальный центробежный насос ISW.

V. Итоги отбора: быстрое принятие решения в 3 этапа

• Проверьте пространство: выберите вертикальный насос ISG для узких помещений и горизонтальный насос ISW для достаточного пространства на земле.
• Проверьте условия работы: выберите насос ISG для требований с высоким напором и низким расходом, а насос ISW для требований со средним и низким напором и высоким расходом.
• Проверьте необходимость технического обслуживания: выберите насос ISW для работы без присмотра и удобного обслуживания; Выбирайте насос ISG для сценариев с длительными интервалами технического обслуживания и ограниченным пространством.

Заключение

Вертикальные центробежные насосы ISG и горизонтальные центробежные насосы ISW имеют свои преимущества, и суть выбора заключается в «адаптации» — согласовании с вашим пространством, условиями работы и требованиями к техническому обслуживанию. Если вы все еще сомневаетесь в выборе оптимальной модели насоса для ваших конкретных условий работы,ТеффикоПрофессиональная команда может предоставить бесплатную консультацию по выбору. Мы обладаем богатым опытом применения и можем порекомендовать наиболее подходящее и эффективное решение на основе ваших конкретных параметров (таких как расход, напор, характеристики среды, условия установки и т. д.), обеспечивая стабильную и энергоэффективную работу вашей жидкостной системы.
