Что такое чистый положительный напор на всасывании (NPSH)?

Если вы эксплуатируете или проектируетецентробежный насосВ системе NPSH (чистая положительная высота всасывания) — это термин, которого просто невозможно избежать. Это не просто физический параметр, а важнейшая разделительная линия, которая определяет, будет ли ваш насос бесперебойно работать в течение десятилетий или будет списан из-за кавитации всего за несколько месяцев.

I. Основное определение NPSH

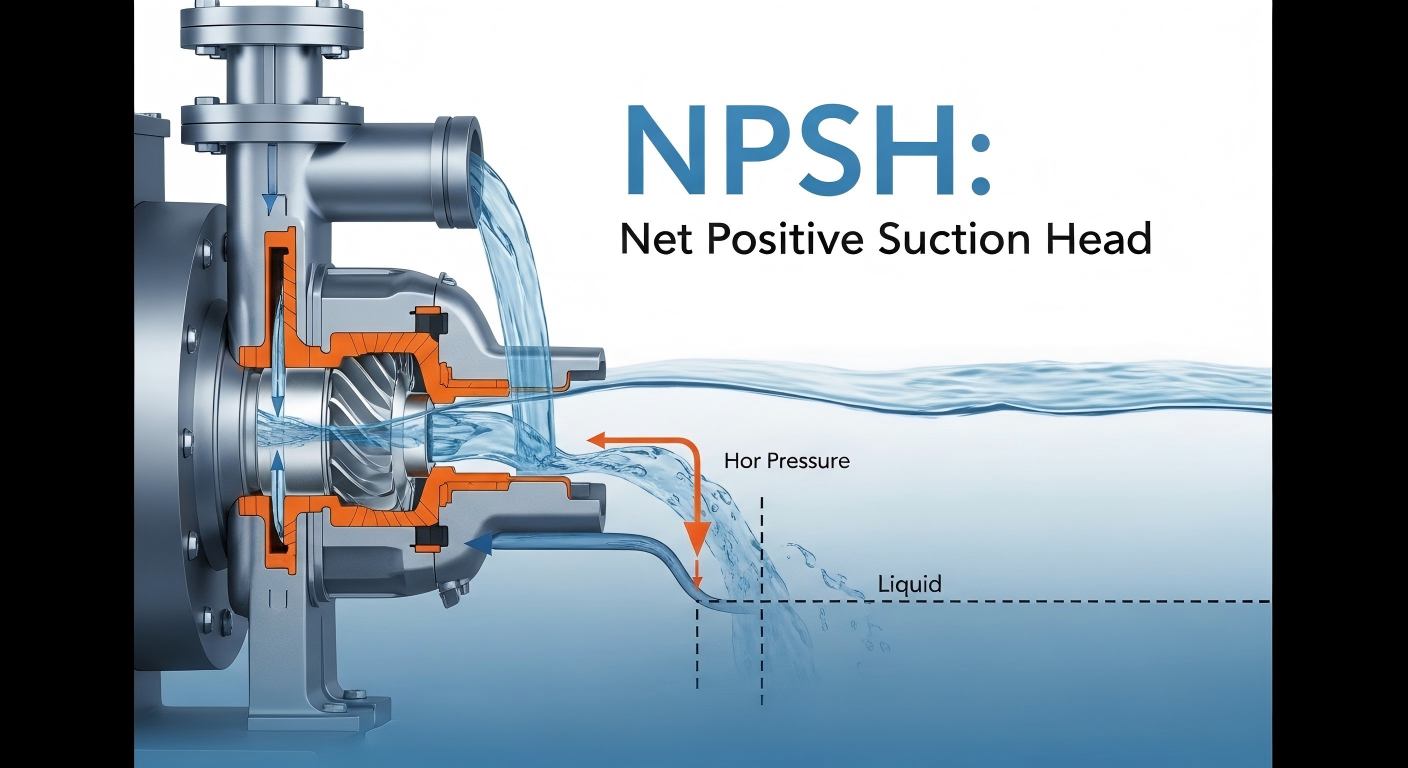

NPSH относится к эффективной энергии избыточного давления, которой фактически обладает жидкость на входе центробежного насоса. Его основной функцией является преодоление сопротивления потоку и предотвращение испарения жидкости, и оно обычно измеряется в метрах водяного столба (м) или футах столба жидкости (футах).

При работе центробежного насоса на входе в рабочее колесо образуется зона низкого давления из-за высокоскоростного течения жидкости. Если давление здесь упадет ниже давления насыщенного пара жидкости, жидкость мгновенно испарится, образуя большое количество пузырьков пара. Когда пузырьки текут вместе с жидкостью в зону высокого давления рабочего колеса, они быстро схлопываются и взрываются. Это явление известно как кавитация – наиболее разрушительный вид отказа центробежных насосов. Существование NPSH предназначено для поддержания нижнего уровня давления и предотвращения возникновения кавитации.

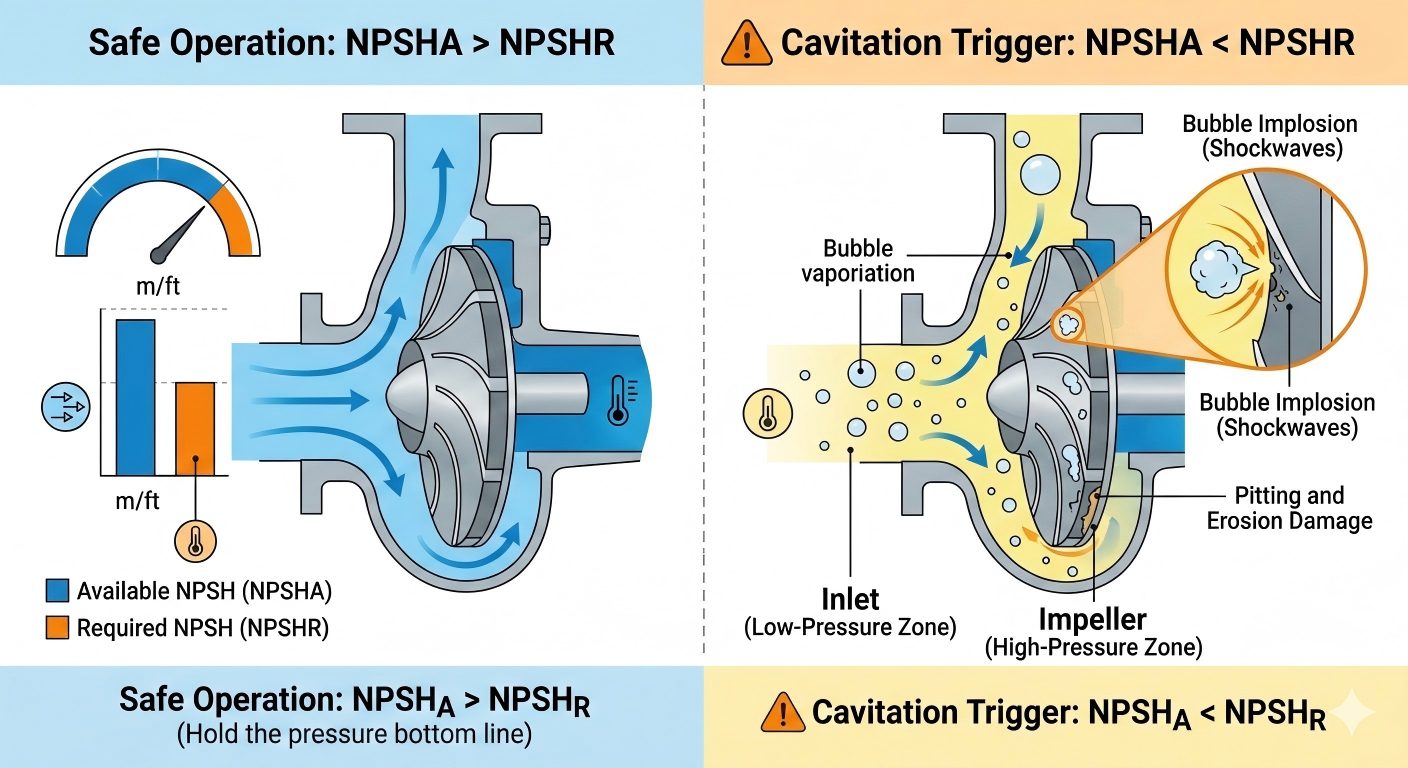

II. Две стороны NPSH: NPSHA против NPSHR

Смешение этих двух понятий является основной причиной неправильного выбора на инженерных сайтах и ​​в поиске Google. Чтобы обеспечить безопасность насоса, необходимо четко понимать их взаимосвязь.

1. Доступный НПШ (НПША)

Сколько энергии на самом деле может обеспечить система?

NPSHA полностью определяется вашими условиями установки и не имеет никакого отношения к марке насоса. Это зависит от следующих факторов:

• Высота уровня жидкости: Высота поверхности жидкости в резервуаре-хранилище относительно центральной линии насоса (положительная для затопленного всасывания, отрицательная для подъемного всасывания).
• Давление на поверхности: открыт ли резервуар для хранения при атмосферном давлении или герметичен и находится под давлением.
• Трение в трубопроводе: потери сопротивления, вызванные длиной всасывающего трубопровода, колен и клапанов.
• Температура жидкости: ключевой момент! Чем выше температура, тем легче испаряется жидкость и тем ниже NPSHA.

2. Требуемый NPSH (NPSHR)

Сколько энергии потребляет сам насос?

NPSHR — это внутренняя характеристика насоса, определяемая производителем посредством тщательных испытаний и отмеченная на кривой производительности насоса. Он представляет собой потребление энергии, необходимое для того, чтобы жидкость текла от входа насоса до точки минимального давления внутри рабочего колеса.

• Влияние скорости потока: чем выше скорость потока, тем выше скорость потока, тем больше падение давления, и NPSHR обычно выше.
• Влияние конструкции: отличная гидравлическая модель (например, конструкция с двойным всасыванием) может значительно снизить NPSHR.

III. Кавитация: смертельная опасность недостаточного NPSH

Когда NPSHa < NPSHR, давление на входе насоса ниже давления паров жидкости, и кавитация возникает поэтапно, что в конечном итоге приводит к необратимому повреждению оборудования.

1. Процесс возникновения кавитации.

1. Образование зоны низкого давления: Давление на входе в насос резко падает, жидкость мгновенно закипает, образуя большое количество мельчайших пузырьков пара.
2. Схлопывание пузырьков: когда пузырьки попадают в зону высокого давления крыльчатки, они быстро схлопываются и взрываются, создавая локальные ударные волны высокой интенсивности.
3. Накопление повреждений: миллионы микроскопических взрывов действуют непрерывно, постепенно повреждая основные компоненты корпуса насоса.

2. Пять серьезных последствий кавитации

IV. Практическое руководство: Как улучшить NPSHa и избежать риска кавитации

В условиях работы на объекте НПШа можно регулировать путем оптимизации системы. Основными направлениями оптимизации являются следующие, которые могут быть реализованы в соответствии с реальными сценариями:

1. Оптимизируйте положение установки: уменьшите высоту установки насоса, отдайте предпочтение режиму установки с затопленным всасыванием, чтобы напрямую увеличить статический напор на входе.
2. Упростите всасывающий трубопровод: сократите длину всасывающего трубопровода, уменьшите компоненты местного сопротивления, такие как колена и клапаны, увеличьте диаметр всасывающего трубопровода, а также уменьшите скорость потока жидкости и потери на трение.
3. Поднимите уровень жидкости на входе: увеличьте высоту уровня жидкости на стороне всасывания, чтобы повысить эффективное статическое давление и усилить подачу давления на входе.
4. Условия контрольной среды: понизьте температуру высокотемпературной среды, чтобы снизить давление пара; или выберите устойчивые к кавитации типы насосов, подходящие для данной среды.
5. Точный выбор и соответствие типа: отдайте предпочтение центробежным насосам с более низкими значениями NPSHR, чтобы снизить риски кавитации от источника и адаптироваться к сложным условиям работы.

Вывод: позвольте данным защищать ваши активы

Что такое чистый положительный напор на всасывании (NPSH)? Это разделительная линия между эффективной работой и катастрофическим отказом.

Не ждите, пока услышите звук «качающих камней», чтобы принять меры.Теффикостремится предоставить вам гибкие решения, которые не только соответствуют стандартам, но и превосходят ожидания. От точного анализа рабочего состояния до превосходного изготовления насосов, мы интегрируем максимальное обеспечение NPSH в каждую единицу оборудования, гарантируя, что ваша система работает эффективно, бесшумно и без проблем, связанных с кавитацией.
