Как выбрать правильное механическое уплотнение

Механические уплотнения являются основными уплотняющими компонентами оборудования для работы с жидкостями, такого какцентробежные насосы, котлы реакционного синтеза, турбокомпрессоры и погружные двигатели, обеспечивающие герметичную и стабильную работу оборудования. Тем не менее, их производительность и срок службы зависят не только от самого продукта, но также в значительной степени от правильного выбора, точности установки и практики эксплуатации. Отраслевая статистика показывает, что более 80% утечек уплотнений, преждевременных выходов из строя и частой замены возникают из-за неправильного выбора, нестандартной установки или ошибок в эксплуатации. Сочетая отраслевые стандарты с практическим опытом,Теффикообеспечивает точный выбор типа и контроль точности установки для достижения более надежной и эффективной работы оборудования.

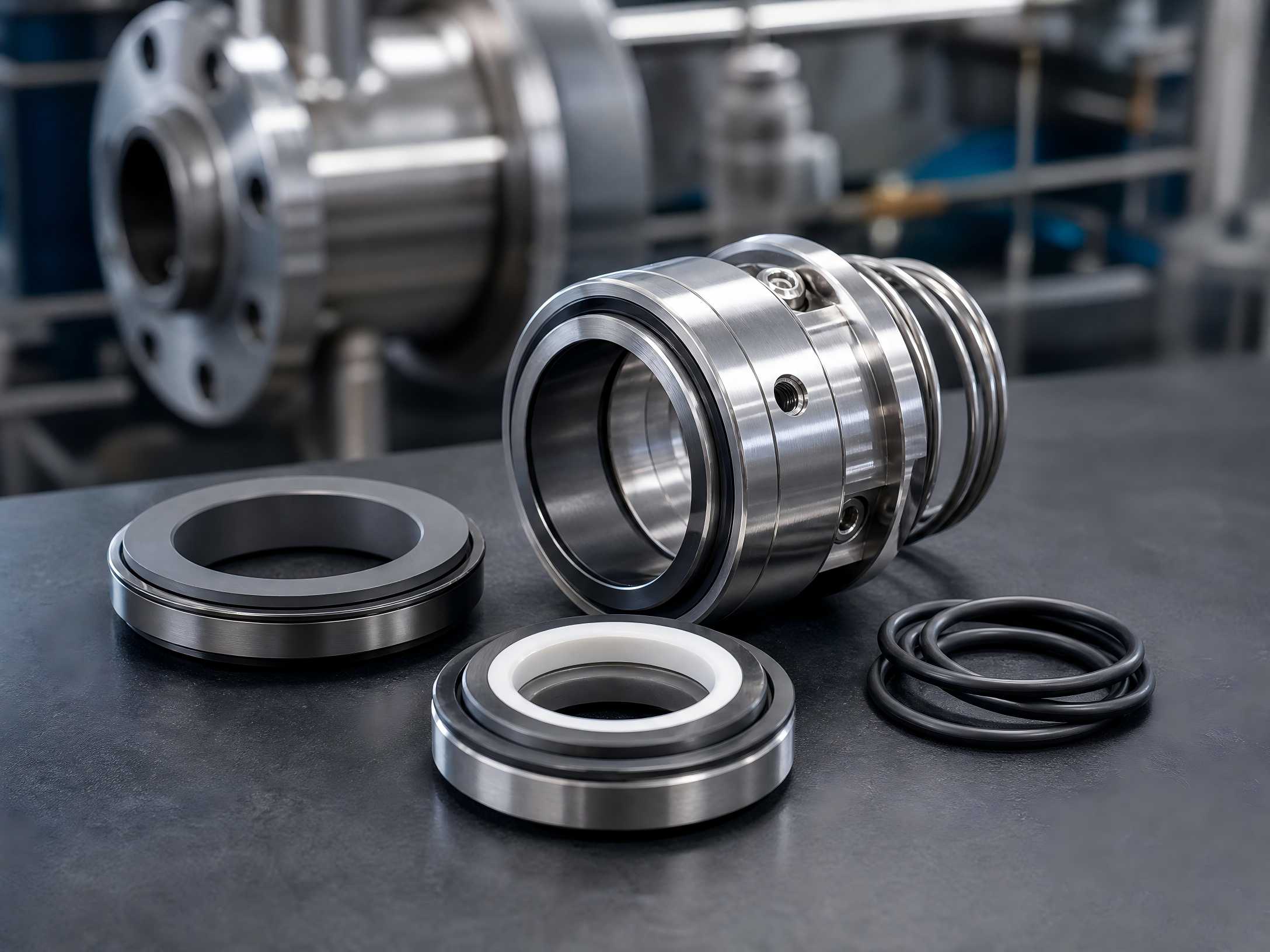

I. Основное значение точного выбора механического уплотнения

Механическое уплотнение, являющееся прецизионным основным компонентом оборудования, образует плотный барьер посредством торцевых поверхностей вращающихся неподвижных колец, упругих элементов и вспомогательных уплотнительных конструкций, блокируя утечки внутренней среды и предотвращая проникновение внешней пыли и загрязнений в оборудование. Правильный выбор и применение механических уплотнений может эффективно решить проблемы утечки оборудования, сократить время незапланированных простоев, существенно сократить эксплуатационные расходы и избежать рисков для безопасности и окружающей среды, возникающих из-за утечек коррозийных, легковоспламеняющихся и взрывоопасных сред.

И наоборот, неправильный выбор и несоответствие моделей напрямую вызывают быстрый износ торцевых поверхностей уплотнений, старение и растрескивание резиновых деталей, а также утечки, вызванные выходом из строя уплотнений, что серьезно ухудшает эксплуатационную стабильность всего промышленного оборудования.

II. Классификация и применимые условия работы механических уплотнений

Доступны различные типы механических уплотнений для различных условий работы и свойств среды, подходящие для различных промышленных сценариев. Перед выбором необходимо уточнить сферу их применения:

•  Высоко-/низкотемпературные механические уплотнения: подходят для условий работы с большими перепадами температур между холодным и горячим, высокотемпературным горячим маслом и низкотемпературными криогенными средами, устраняя деформацию уплотнения и отказы, вызванные старением, при экстремальных температурах.
•  Механические уплотнения, устойчивые к высокому давлению и коррозии: разработаны для сценариев транспортировки химических кислот, щелочей и трубопроводов высокого давления с хорошей устойчивостью к давлению и антикоррозионными характеристиками.
•  Устойчивые к частицам механические уплотнения: специально разработаны для сред, содержащих сточные воды, шлам, твердые частицы и кристаллические примеси, обладают износостойкостью и эрозионной стойкостью.
•  Механические уплотнения, специально предназначенные для легких углеводородов: адаптированы к легко испаряющимся средам из легких углеводородов с низкой вязкостью для предотвращения поломок уплотнения при сухом шлифовании, вызванных испарением среды.

III. Основные параметры и основные принципы выбора механического уплотнения

Правильный выбор механического уплотнения зависит от подходящих конструкций и материалов с учетом пяти ключевых параметров: давления в камере уплотнения, температуры среды, рабочей скорости вращения, свойств жидкости и места для установки. Стандартные принципы выбора изложены ниже.

1. Определите структуру уплотнения по давлению в уплотнительной камере.

Давление является основным фактором, определяющим конструкцию уплотнения. Несбалансированные механические уплотнения простой конструкции и экономичной производительности применимы в условиях низкого и атмосферного давления и удовлетворяют общим требованиям к уплотнению. Сбалансированные механические уплотнения должны применяться в условиях среднего и высокого давления, а также в условиях работы с резкими колебаниями давления. Они эффективно снижают удельное давление на торцевой поверхности, уменьшают фрикционный нагрев и предотвращают утечки, возникающие в результате разделения торцевых поверхностей уплотнения под высоким давлением. Конструкции уплотнений с одного или двух концов могут быть выбраны в соответствии с требованиями к уплотнению; Двойные торцевые уплотнения предпочтительны для сред высокого риска для реализации двухслойной защиты.

2. Определите тип уплотнения по рабочей скорости вращения.

Уплотнения поворотного и стационарного типа различаются по линейной скорости работы оборудования. В условиях высокоскоростной работы приоритет отдается гидродинамическим бесконтактным механическим уплотнениям, позволяющим минимизировать потери на трение на торцевой поверхности, адаптироваться к работе на высоких скоростях и предотвратить быстрое повреждение уплотнения в результате высокоскоростного сухого шлифования. Обычных уплотнений контактного типа достаточно для низкоскоростного и стационарного оборудования.

3. Сопоставьте материалы и вспомогательные системы с температурой и свойствами среды.

Коррозионная активность, абразивность и термические характеристики сред напрямую определяют материалы пар трения и уплотнительных колец вспомогательного уплотнения; также должны быть оборудованы соответствующие системы защиты:

•  Чистая вода и обычная вода-масло: пары трения углерод-графит-керамика и нитрилбутадиен-нитрильный каучук для оптимальной экономической эффективности общего назначения.
•  Кислотно-щелочные коррозионные среды: Износостойкие антикоррозионные материалы на основе карбида кремния или карбида вольфрама в сочетании с фторкаучуком FKM и политетрафторэтиленом из ПТФЭ.
•  Шламовая среда, насыщенная частицами: сочетание твердого карбида кремния с карбидом кремния для превосходной износостойкости и защиты торцевых поверхностей от царапин.
•  Условия работы при высоких температурах: замените обычные резиновые уплотнительные кольца металлическими сильфонными уплотнениями или термостойкими уплотнениями из фторкаучука, дополненными системами охлаждения и теплоизоляции.
•  Легковоспламеняющиеся и токсичные среды: оборудуйте системы промывки, фильтрации и затворной жидкости для устранения рисков утечки среды.

4. Определите конфигурацию пружины и сборки в зависимости от места установки.

Выбирайте однопружинные, многопружинные или волнопружинные конструкции в соответствии с эффективным пространством для установки камеры уплотнения и различайте уплотнения внутреннего и внешнего монтажа. Многопружинные внутренние уплотнения подходят для стандартных камер. Уплотнения с одной пружиной или волнистой пружиной предпочтительны для компактных замкнутых пространств, чтобы гарантировать соответствие установки и эффективность компенсации упругости.

IV. Сценарии точного выбора основных типов механических уплотнений

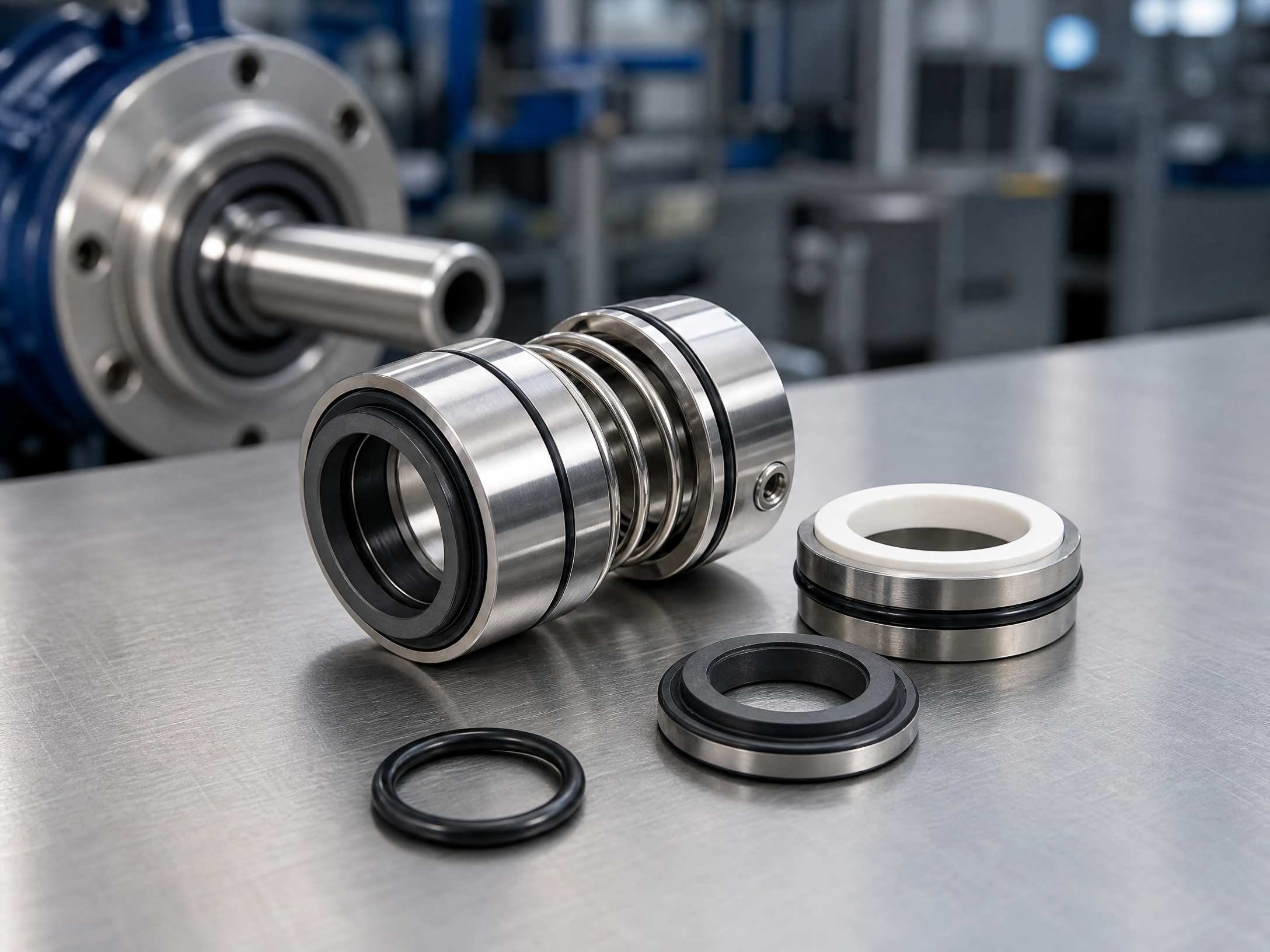

1. Одностороннее механическое уплотнение.

Применимо к насосам для чистой воды, циркуляционным насосам и общепромышленным водяным насосам в неагрессивных условиях, без частиц, при нормальной температуре и атмосферном давлении. Благодаря простой конструкции, удобному обслуживанию и низкой стоимости, это основной вариант для условий работы общего назначения.

2. Двустороннее механическое уплотнение.

Подходит для химических и фармацевтических насосов, а также для условий работы с легковоспламеняющимися, токсичными и сильноагрессивными средами. Двухслойная защита уплотнения позволяет впрыскивать затворную жидкость, обеспечивая нулевую утечку и обеспечивая чрезвычайно высокую безопасность.

3. Механическое уплотнение с металлическим сильфоном.

Он не содержит традиционных уплотнительных колец и полностью исключает старение, вызванное высокой температурой. Оно адаптируется к высокотемпературному горячему маслу, теплопроводным масляным насосам и сильно вибрационному оборудованию, обладая превосходной термостойкостью, усталостной устойчивостью и увеличенным сроком службы.

4. Картриджное механическое уплотнение.

Предварительно собранный как единое целое, он позволяет избежать сложного ввода в эксплуатацию и ошибок при ручной установке. Подходит для большинства условий работы, он подходит для производственных сценариев, требующих низкого уровня отказов и минимального обслуживания.

V. Требования к точности установки механических уплотнений

Даже при правильно подобранном выборе некачественная точность оборудования все равно приведет к выходу из строя уплотнения. Параметры точности основного оборудования должны быть проверены перед установкой и соответствовать отраслевым спецификациям перед началом строительства:

•  Допуск радиального биения вала/втулки вала для установки уплотнения: ≤0,04～0,06 мм.
•  Общее осевое смещение ротора: ≤0,3 мм для предотвращения отделения торца уплотнения и утечек, вызванных осевым смещением.
•  Допуск на биение торцов уплотнительной камеры и крышки уплотнения относительно оси вала: ≤0,04～0,06 мм для обеспечения плоской посадки уплотнения.

VI. Стандартизированные процедуры установки и ключевые моменты для механических уплотнений

1. Проверка перед установкой

Сначала убедитесь, что модель и характеристики уплотнения полностью соответствуют условиям работы оборудования; проверить комплектность и целостность всех узлов по сборочному чертежу. Для уплотнений с приводом винтовой пружины различайте направления левой и правой пружины в соответствии с направлением вращения вала, чтобы предотвратить выход из строя при обратной сборке.

2. Очистка и предварительная обработка перед установкой

Тщательно очистите втулки вала, камеры уплотнений, крышки сальников и другие компоненты, чтобы удалить заусенцы, ржавчину и загрязнения, а также обеспечить чистоту деталей без посторонних предметов. Проверьте исправность работы подшипников. Нанесите тонкий слой смазки на места крепления вала для обычных условий работы, чтобы уменьшить трение. В условиях, когда резиновые кольца несовместимы с нефтепродуктами, для смазки можно использовать мыльную воду. Плавающие неподвижные кольца без противовращательных штифтов должны устанавливаться всухую, без применения масла.

3. Формальные операции по установке

Строго контролируйте установочные размеры в соответствии с руководствами по эксплуатации. Сначала установите на валы неподвижные кольца и крышки сальников, чтобы избежать ударных повреждений торцевой поверхности, а затем установите узлы вращающихся колец. Затяните установочные винты седел пружин и седел привода в шахматном порядке. Перед фиксацией крышки сальника выполните испытания на осевое сжатие, вручную сдвигая и вытягивая компенсационные кольца. Квалификация подтверждается, когда при отпускании происходит автоматическое пружинение без заклинивания. Наконец, равномерно затяните все болты.

VII. Стандартизированные требования к эксплуатации и запуску механических уплотнений

•  Защита, адаптированная к рабочим условиям: оборудуйте устройства охлаждения, нагрева, фильтрации и промывки барьерной жидкостью для транспортировки высокотемпературных, низкотемпературных, содержащих частицы, легковоспламеняющихся, взрывоопасных и токсичных сред для стабилизации условий эксплуатации уплотнений.
•  Осмотр перед запуском: Проведите ручные испытания запирания, чтобы проверить нормальный крутящий момент и отсутствие аномального шума трения. Проверьте правильность соосности муфты, смазку подшипников и установку вспомогательных трубопроводов.
•  Стандартные процедуры запуска: Сначала откройте клапаны подачи среды и клапаны охлаждающей воды, чтобы полностью удалить воздух из камер уплотнений и предотвратить утечку при запуске, вызванную скоплением воздуха под статическим давлением. Запустите оборудование после подтверждения.
•  Мониторинг рабочего состояния: Постоянно наблюдайте за состоянием оборудования после запуска. Устраните неполадки с ненормальным крутящим моментом, ненормальным шумом, перегревом и утечкой; немедленно отключите его для технического обслуживания при обнаружении неисправности.

VIII. Распространенные заблуждения при выборе, установке и применении

•  Слепая погоня за низкими ценами; произвольное применение уплотнений общего назначения в условиях высоких температур, коррозии и содержания твердых частиц, приводящее к преждевременному выходу из строя.
•  Использование несбалансированных уплотнений для условий работы при высоком давлении, что приводит к разъединению торцевой поверхности под давлением и постоянным утечкам.
•  Пренебрежение отклонениями точности оборудования; чрезмерное биение вала и осевое плавание, вызывающее износ уплотнения.
•  Обратное направление вращения пружины при сборке, неравномерная нагрузка при установке или отсутствие компонентов приводят к заклиниванию и выходу из строя уплотнения.
•  Невыпуск воздуха перед запуском и отсутствие поддерживающих систем защиты приводят к сухому измельчению, перегреву и просачиванию.

IX. Краткий контрольный список для выбора и установки механического уплотнения

•  Подтвердите свойства среды (температура, давление, коррозионная активность, содержание частиц)
•  Подберите соответствующие конструкции уплотнений (сбалансированные/несбалансированные, односторонние/двухсторонние).
•  Выбирайте совместимые материалы фрикционной пары и вспомогательного уплотнения.
•  Определите конфигурацию пружины и сборки в соответствии с пространством для установки.
•  Проверка прецизионных параметров оборудования, таких как биение вала и осевое смещение.
•  Проверьте модель уплотнения, направление вращения пружины и комплектность компонентов.
•  Оборудовать соответствующие системы защиты охлаждения, промывки и фильтрации.
•  Выполняйте установку и ввод в эксплуатацию строго в соответствии со стандартными процедурами.

Краткое содержание

Выбор правильного механического уплотнения представляет собой систематический подбор параметров, совместимость материалов, точную установку и стандартизированную работу. Если вам требуются индивидуальные закупки, техническая документация, образцы, расценки или предложения по оптовым заказам, свяжитесь сТЕФФИКОкоманда. Мы порекомендуем подходящие решения в области торцевых уплотнений, адаптированные к вашим реальным условиям работы, чтобы обеспечить эффективное и стабильное производство.
