«У нашей помпы опять сгорел мотор!»
«Счета за электроэнергию для водяных насосов в этом месяце смехотворно высоки. Неужели мы выбрали не тот насос?»
«После установки нового насоса расход просто не может соответствовать проектным требованиям…»
Эти частые проблемы в водоснабжении, химической инженерии, системах отопления, вентиляции и кондиционирования воздуха и других областях часто возникают из-за неправильного прочтения или игнорирования основного «руководства по эксплуатации» центробежного насоса — кривой производительности. В качестве основного оборудования, широко используемого в промышленности, каждый 1% увеличения эффективностицентробежный насосможет означать ежегодную экономию десятков тысяч или даже сотен тысяч юаней на эксплуатационных расходах крупномасштабного проекта.
Эта статья научит вас, как интерпретировать кривые насоса, не только расскажет, как их читать, но и как использовать их для принятия оптимальных решений о закупках, эксплуатации и техническом обслуживании.

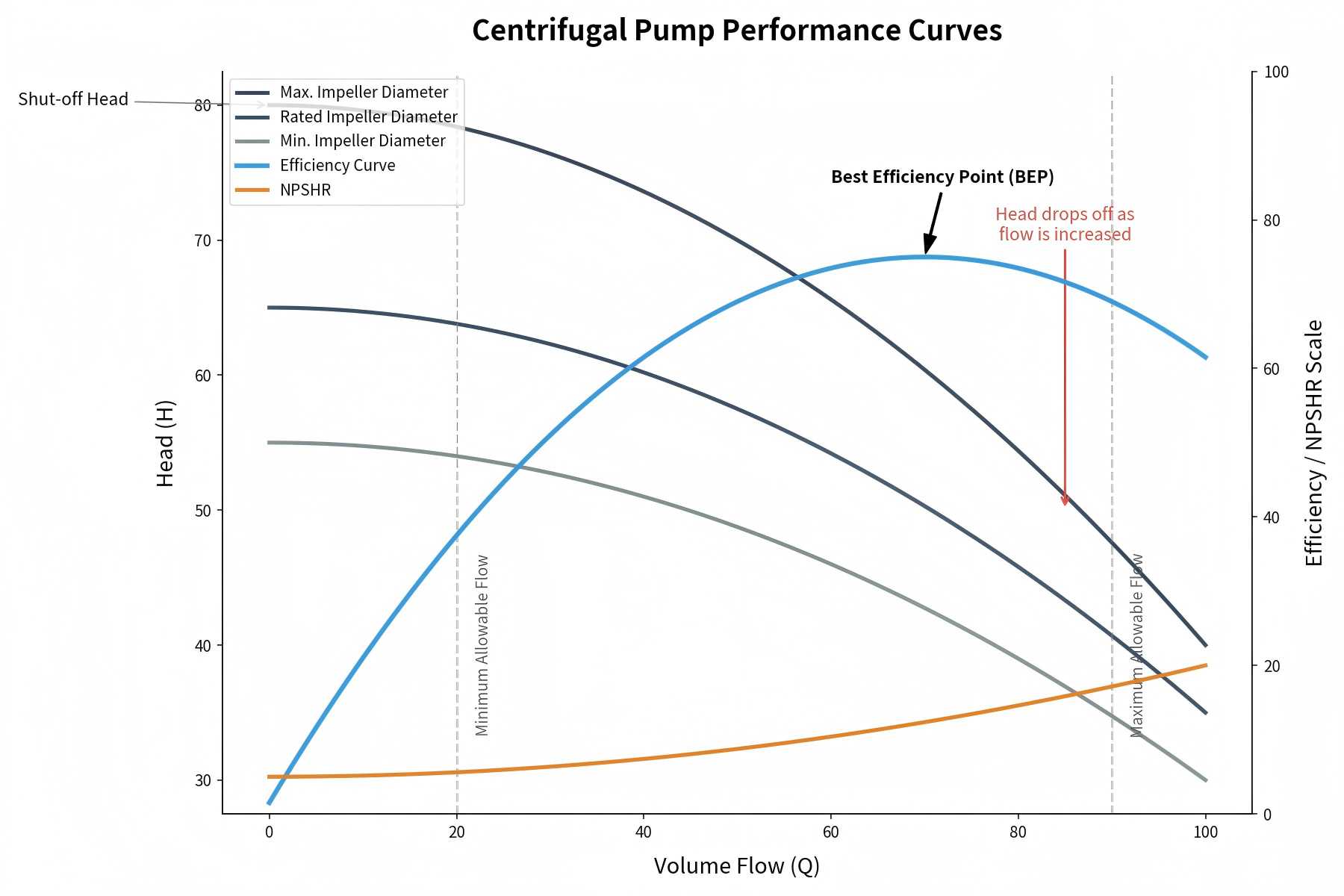

Кривая напор-расход (кривая H-Q) является самой основной частью кривой насоса. Он отображает взаимосвязь между напором насоса (высотой, на которую насос может поднимать жидкость) и расходом (объемом жидкости, подаваемым насосом в единицу времени) при постоянной скорости. Обычно напор откладывается на вертикальной оси (ось Y), а скорость потока — на горизонтальной оси (ось X).
Из кривой HQ можно сделать ключевой вывод: по мере увеличения расхода напор постепенно снижается. Это связано с тем, что по мере прохождения большего количества жидкости через рабочее колесо и корпус насоса трение жидкости и турбулентность внутри насоса усиливаются, что приводит к снижению напора. Например, насос может создавать напор 100 футов при расходе 50 галлонов в минуту (галлонов в минуту), тогда как напор падает до 80 футов, когда скорость потока увеличивается до 75 галлонов в минуту — эта зависимость хорошо видна на кривой.
Кривая мощности-расхода (кривая P-Q) показывает взаимосвязь между потребляемой мощностью насоса и расходом при постоянной скорости. Потребляемая мощность (в лошадиных силах или киловаттах) откладывается по вертикальной оси, а расход — по горизонтальной оси.
В отличие от кривой H-Q, кривая P-Q имеет восходящий тренд: энергопотребление увеличивается по мере увеличения расхода. Это связано с тем, что насосу необходимо прилагать больше усилий для подачи большего количества жидкости и преодоления большего трения и турбулентности. Понимание этой кривой имеет решающее значение для выбора двигателя насоса: если двигатель недостаточной мощности, он может перегрузиться в условиях высокого расхода; если размер слишком велик, это приведет к перерасходу энергии.
Кривая эффективности-расхода (кривая E-Q) отражает эффективность насоса при различных скоростях потока. Эффективность (выраженная в процентах) отображается на вертикальной оси, а расход — на горизонтальной оси. Эта кривая является ключом к снижению энергопотребления, поскольку она показывает скорость потока, при которой насос работает с максимальной эффективностью.
Кривая эффективности обычно имеет форму холма: эффективность достигает пика по мере увеличения расхода, а затем постепенно снижается по мере продолжения увеличения расхода. Пик этой кривой называется точкой наилучшей эффективности (BEP) и подробно объясняется ниже.
Чтение кривой насоса — это не только определение трех подкривых, но и понимание ключевых точек данных, которые определяют производительность насоса. Ниже приведены основные элементы, на которых следует сосредоточиться:
Точка наилучшей эффективности (BEP) — это сочетание расхода и напора, при котором насос работает с максимальной эффективностью, что также является пиком кривой E-Q и наиболее экономичной рабочей точкой насоса. При выборе насоса отдавайте предпочтение моделям, у которых требуемая рабочая точка (расход + напор) системы максимально близка к BEP.
Эксплуатация насоса вдали от БЭП приводит к повышенному энергопотреблению, ускоренному износу рабочего колеса и двигателя, сокращению срока службы насоса. Например, насос с BEP, соответствующий 60 галлонам в минуту, может испытывать снижение эффективности на 20–30 % и преждевременный выход из строя при работе при скорости потока 30 галлонов в минуту (половина скорости потока BEP).
Рабочий диапазон (также известный как диапазон производительности) относится к интервалу расхода и напора, в пределах которого насос может работать безопасно, не повреждая рабочее колесо, двигатель или другие компоненты. Этот диапазон определяется минимальным/максимальным расходом и напором насоса и может быть просмотрен непосредственно на кривой H-Q.
Производители обычно рекомендуют эксплуатировать насос в пределах 70–120 % от BEP, чтобы обеспечить безопасный рабочий диапазон. Эксплуатация за пределами этого диапазона может вызвать кавитацию, чрезмерную вибрацию, перегрев двигателя и другие проблемы.
Запорный напор — это максимальный напор, который насос может создать при нулевом расходе (т. е. когда нагнетательный клапан закрыт), что является пересечением кривой H-Q и вертикальной оси (ось Y). Понимание высоты отключения имеет решающее значение для проектирования системы: если статический напор системы превышает высоту отключения насоса, насос не сможет подавать жидкость.
Максимальный расход — это максимальный расход, который насос может подавать при нулевом напоре (т. е. при отсутствии сопротивления потоку), что является пересечением кривой H-Q и горизонтальной оси (ось X). Это значение помогает определить, может ли насос удовлетворить максимальную потребность системы в расходе.
Чистый положительный напор на всасывании (NPSH) является ключевым параметром для предотвращения кавитации — разрушительного явления, при котором пузырьки пара образуются в жидкости из-за недостаточного давления всасывания и повреждают компоненты насоса. NPSH — это разница между давлением жидкости на всасывании насоса и давлением паров жидкости.
Большинство кривых насоса включают кривую NPSH, которая показывает минимальное значение NPSH, необходимое для работы насоса без кавитации при различных скоростях потока. Чтобы избежать кавитации, доступный NPSH системы должен быть больше, чем NPSH, требуемый насосом.
Не все кривые насоса имеют одинаковую форму — их форма зависит от конструкции насоса, а разные формы кривых подходят для разных сценариев применения. Ниже приведены три наиболее распространенные формы кривой насоса:
Крутая кривая указывает на то, что насос может создавать высокий напор при низких скоростях потока. Этот тип кривой подходит для применений с высоким давлением, таких как системы питания котлов, очистка под высоким давлением или промышленные процессы, где жидкость проходит через тонкие трубы или системы с высоким сопротивлением.
Плоская кривая означает, что насос может обеспечить высокий расход при низком напоре. Он идеально подходит для применения в системах с большим расходом и низким сопротивлением, таких как ирригационные системы, градирни или муниципальные системы водоснабжения.
Быстро нисходящая кривая указывает на склонность насоса к кавитации при низких скоростях потока. Таким насосам для эффективной работы требуется более высокий NPSH, и они подходят для применений со стабильной скоростью потока и достаточным давлением всасывания.
Чтобы в полной мере использовать характеристики насоса, следуйте этим практическим советам — они помогут вам выбрать правильный насос и оптимизировать его производительность:
Чтобы выбрать правильныйцентробежный насос, сначала уточните системные требования, а затем сопоставьте их с производительностью насоса, используя кривую насоса. Ниже приведено пошаговое руководство:
Выбрав правильный насос, вы можете оптимизировать его производительность, используя кривую насоса, чтобы снизить затраты и продлить срок службы. Ниже приведены основные стратегии:
