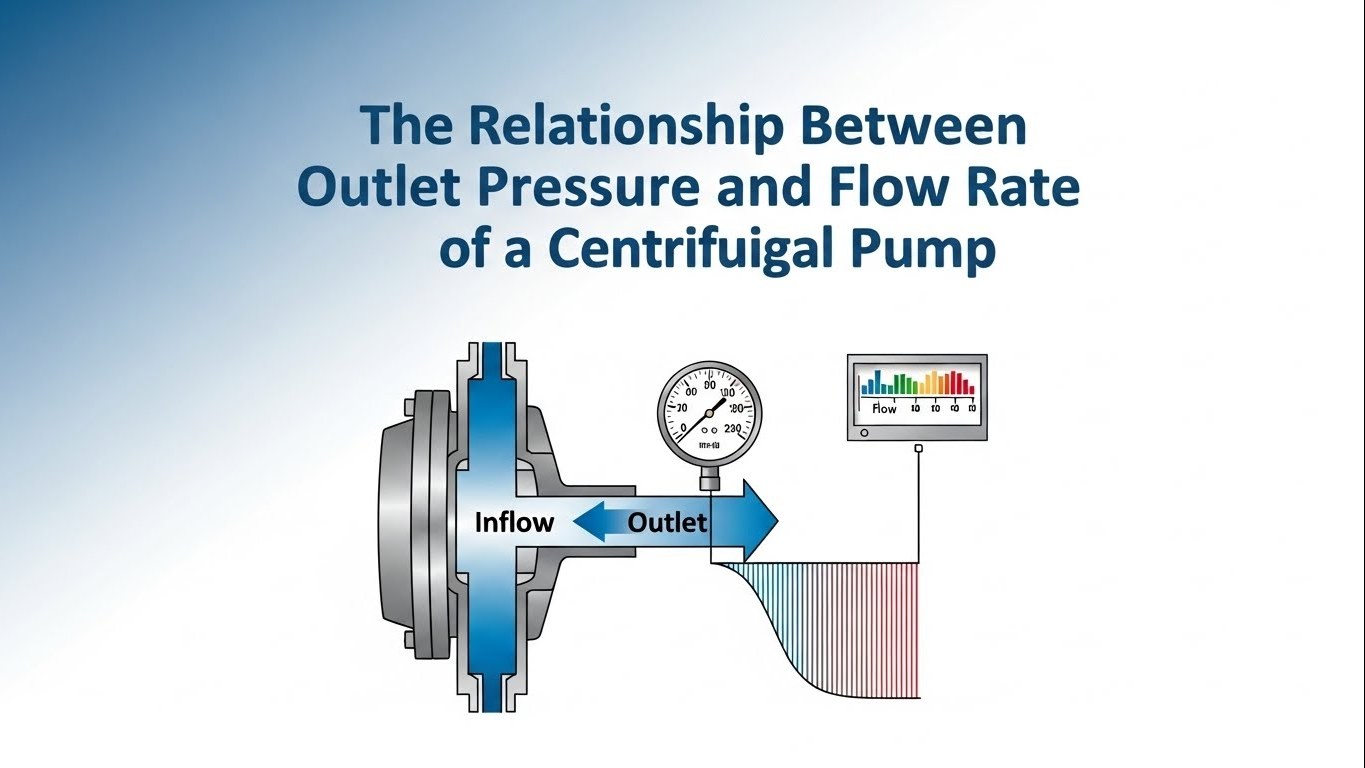

Взаимосвязь между давлением на выходе и расходом центробежного насоса

Центробежные насосыявляются «рабочими лошадками» в таких отраслях, как очистка воды, нефть и газ, а также обрабатывающая промышленность. Выходное давление (также известное как давление нагнетания) и скорость потока являются наиболее важными показателями производительности. Корреляция между этими двумя параметрами напрямую определяет эффективность насоса, энергопотребление и стабильность системы. Независимо от того, занимаетесь ли вы инженерным проектированием, эксплуатацией оборудования или другими смежными областями, освоение этих взаимоотношений является ключом к оптимизации производительности оборудования и предотвращению обходных путей. Ниже, в сочетании с практическим опытом работы на промышленных объектах, мы анализируем их взаимодействие, влияющие факторы и практическое применение — все практические идеи.

I. Основной закон: обратная пропорциональная зависимость при фиксированных условиях

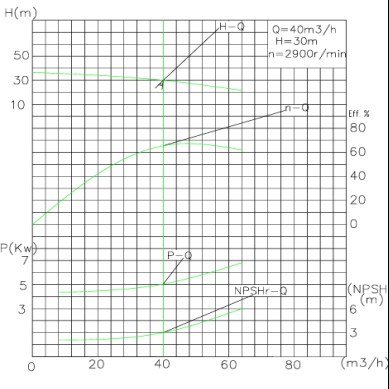

При условии постоянной скорости вращения и диаметра рабочего колеса давление на выходе и расход центробежного насоса находятся в обратной пропорциональной зависимости. Этот закон можно интуитивно отразить с помощью кривой QH (кривая расход-напор): напор напрямую связан с давлением, и по мере увеличения расхода напор уменьшается, и наоборот.

Принцип не сложен: центробежные насосы передают энергию жидкостям посредством центробежной силы, создаваемой вращающимся рабочим колесом. При увеличении расхода через каналы рабочего колеса в единицу времени проходит больше жидкости. Однако общая выходная энергия крыльчатки ограничена при фиксированной скорости вращения, поэтому энергия, выделяемая каждому блоку жидкости, уменьшается, и соответственно падает выходное давление. Например, центробежный насос с частотой вращения 1800 об/мин имеет давление на выходе примерно 4 бар при расходе 60 м³/ч; когда расход увеличится до 90 м³/ч, давление, скорее всего, упадет примерно до 2,2 бар. Эта обратная пропорциональная зависимость справедлива для всех центробежных насосов, работающих в пределах своего расчетного диапазона.

II. Ключевые факторы, влияющие на соотношение давления и расхода

На основной закон обратной пропорциональности влияют следующие факторы, приводящие к отклонению кривой QH и, таким образом, изменяющие взаимодействие между ними:

1. Скорость вращения:Согласно законам сродства, давление пропорционально квадрату скорости вращения, а скорость потока пропорциональна скорости вращения. Увеличение скорости вращения (например, с помощью частотно-регулируемого привода/ЧРП) синхронно увеличит и давление, и скорость потока, сдвигая всю кривую Q-H вверх. В идеальных условиях, когда скорость вращения увеличивается вдвое, давление увеличивается в 4 раза по сравнению с исходным, а скорость потока синхронно удваивается.
2. Диаметр крыльчатки:Обрезка рабочего колеса синхронно снизит как давление, так и расход. Здесь также действуют законы сродства: давление пропорционально квадрату диаметра, а скорость потока пропорциональна диаметру. Обычно уменьшение диаметра на 10 % приводит к уменьшению давления примерно на 19 % и снижению скорости потока на 10 %.
3. Сопротивление системы:Фактическая рабочая точка насоса — это пересечение его кривой QH и кривой сопротивления системы. Такие факторы, как чрезмерно узкие трубопроводы, засоренные фильтры и чрезмерно большие расстояния транспортировки, увеличивают сопротивление системы, что приводит к снижению скорости потока — насосу необходимо создавать более высокое давление, чтобы преодолеть сопротивление и транспортировать жидкость.
4. Свойства жидкости:Вязкость и плотность являются основными влияющими параметрами. Жидкости с высокой вязкостью, такие как масло, имеют большее внутреннее трение, что приводит к более низкой скорости потока и давлению по сравнению с водой; плотность напрямую влияет на давление (давление = плотность × сила тяжести × напор), но оказывает минимальное влияние на скорость потока.

III. Практическое применение: оптимизация работы и устранение неполадок

Освоение вышеуказанных законов может помочь решить практические задачи и целенаправленно улучшить эксплуатационные эффекты:

1. Регулирование расхода:Чтобы увеличить скорость потока, можно уменьшить сопротивление системы, открыв задвижки шире, заменив трубопроводы на трубопроводы большего диаметра или увеличив скорость вращения насоса с помощью ЧРП; Чтобы снизить скорость потока, избегайте использования дроссельных клапанов (которые легко приводят к перерасходу энергии) и уделите приоритетное внимание снижению скорости вращения с помощью ЧРП для поддержания оптимального баланса давления и расхода.
2. Устранение неполадок давления:Принцип не сложен: центробежные насосы передают энергию жидкостям посредством центробежной силы, создаваемой вращающимся рабочим колесом. При увеличении расхода через каналы рабочего колеса в единицу времени проходит больше жидкости. Однако общая выходная энергия крыльчатки ограничена при фиксированной скорости вращения, поэтому энергия, выделяемая каждому блоку жидкости, уменьшается, и соответственно падает выходное давление. Например, центробежный насос с частотой вращения 1800 об/мин имеет давление на выходе примерно 4 бар при расходе 60 м³/ч; когда расход увеличится до 90 м³/ч, давление, скорее всего, упадет примерно до 2,2 бар. Эта обратная пропорциональная зависимость справедлива для всех центробежных насосов, работающих в пределах своего расчетного диапазона.
3. Максимизация эффективности:Насос должен работать вблизи точки наилучшей эффективности (BEP), которая представляет собой область с самым высоким КПД на кривой Q-H. Работа вне BEP (например, при высоком давлении и низком расходе) приведет к увеличению энергопотребления, а также может вызвать кавитацию, механические повреждения и другие проблемы.

IV. Часто задаваемые вопросы

Вопрос: Чем выше давление на выходе центробежного насоса, тем больше скорость потока?

О: Нет. При фиксированной скорости вращения и сопротивлении системы давление и расход имеют обратно пропорциональную зависимость — обычно, чем выше давление, тем ниже расход.

Вопрос: Как увеличить скорость потока без снижения давления?

Ответ: Увеличьте скорость вращения с помощью ЧРП или замените крыльчатку на больший диаметр. Согласно законам сродства, оба метода позволяют добиться синхронного улучшения скорости потока и давления.

Вопрос: Каковы основные факторы, влияющие на давление на выходе?

Ответ: Основными факторами являются скорость вращения, диаметр рабочего колеса, сопротивление системы и плотность жидкости. Среди них скорость вращения и диаметр имеют наиболее существенное влияние, и им следует уделять приоритетное внимание при регулировке.

Заключение

Основная зависимость между давлением на выходе и расходом центробежного насоса представляет собой обратную пропорциональность при фиксированных условиях, но ее можно гибко оптимизировать, регулируя скорость вращения, размер рабочего колеса, сопротивление системы и свойства жидкости. Применение этих знаний на практике может не только улучшить эксплуатационные характеристики насоса и снизить потребление энергии, но также избежать потерь из-за простоев, вызванных сбоями оборудования. Следует отметить, что для конкретных сценариев применения крайне важно обратиться к кривой Q-H насоса и провести испытания на месте для определения оптимальной рабочей точки. Будь то проектирование системы или последующее устранение неполадок, тщательное понимание этой основной взаимосвязи имеет важное значение для эффективной и стабильной работы центробежных насосов. Если у вас есть другие вопросы относительно выбора центробежного насоса, согласования параметров давления и расхода, оптимизации условий работы и т. д., обращайтесь к нам.тефф. У нас есть профессиональная техническая команда, индивидуальные решения и комплексная послепродажная поддержка, которые обеспечат эффективную работу вашего оборудования на протяжении всего процесса и помогут решить различные проблемы, связанные с транспортировкой промышленных жидкостей.
