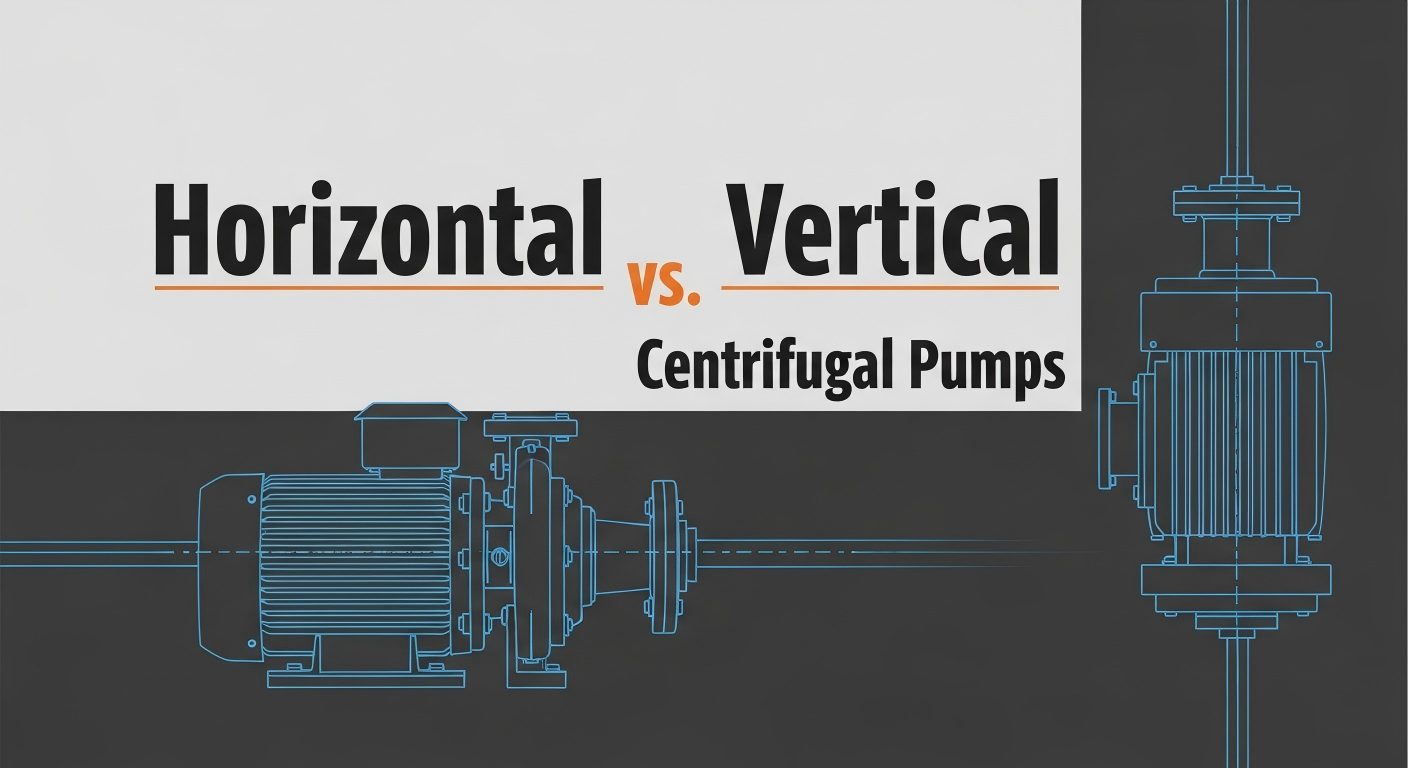

Горизонтальные и вертикальные центробежные насосы: полное руководство по выбору промышленного оборудования

Центробежные насосыявляются основным оборудованием для перекачки жидкостей в различных отраслях промышленности, играя ключевую роль от очистки муниципальной воды до добычи нефти и газа. Однако выбор между горизонтальными и вертикальными центробежными насосами является ключевой проблемой при выборе. Правильный выбор повышает эффективность и сокращает затраты, а неправильный может привести к неэффективности системы и обременительному обслуживанию. В этой статье представлена ​​логика выбора двух типов насосов и рычагов.ТеффикоТехнический накопленный опыт и преимущества продукции в области центробежных насосов помогут вам сделать точный выбор и избежать недоразумений.

I. Горизонтальные центробежные насосы: стабильные и удобные, пригодные для длительной эксплуатации.

Вал расположен параллельно земле, двигатель и рабочее колесо установлены на горизонтальной универсальной опорной плите, имеющей «горизонтальную плоскую форму». Его основные преимущества – стабильность и простота обслуживания.

Преимущества

Простая установка и выравнивание, высокая стабильность и низкий уровень вибрации; удобное обслуживание с возможностью капитального ремонта без демонтажа трубопроводов; гибкое вождение, адаптируемое к различным силовым агрегатам, обеспечивающее высокую экономичность при краткосрочных инвестициях.

Ограничения

Большая площадь, ограниченная в сценариях с ограниченным пространством; NPSH необходимо контролировать, чтобы предотвратить кавитацию при установке выше уровня жидкости; уплотнения склонны к утечкам, что требует регулярного контроля соосности.

II. Вертикальные центробежные насосы: компактные и устойчивые к кавитации, подходящие для сложных сценариев

Вал расположен перпендикулярно земле, а двигатель расположен над головкой насоса, образуя «стройную вертикальную форму». Его основными преимуществами являются экономия места и адаптируемость к сложным жидкостям.

Преимущества

Минимальная площадь, идеально подходит для узких помещений; возможна погружная работа без заливки, что обеспечивает превосходную кавитационную стойкость; меньший износ уплотнений и низкий риск утечек, подходит для сложных жидкостей, содержащих пену и шлам.

Ограничения

Сложный ремонт, требующий демонтажа верхней части или грузоподъемного оборудования, приводящий к длительным простоям; высокие требования к вертикальной высоте; склонен к проблемам с осевым усилием под высоким давлением.

III. Данные и практическое сравнение

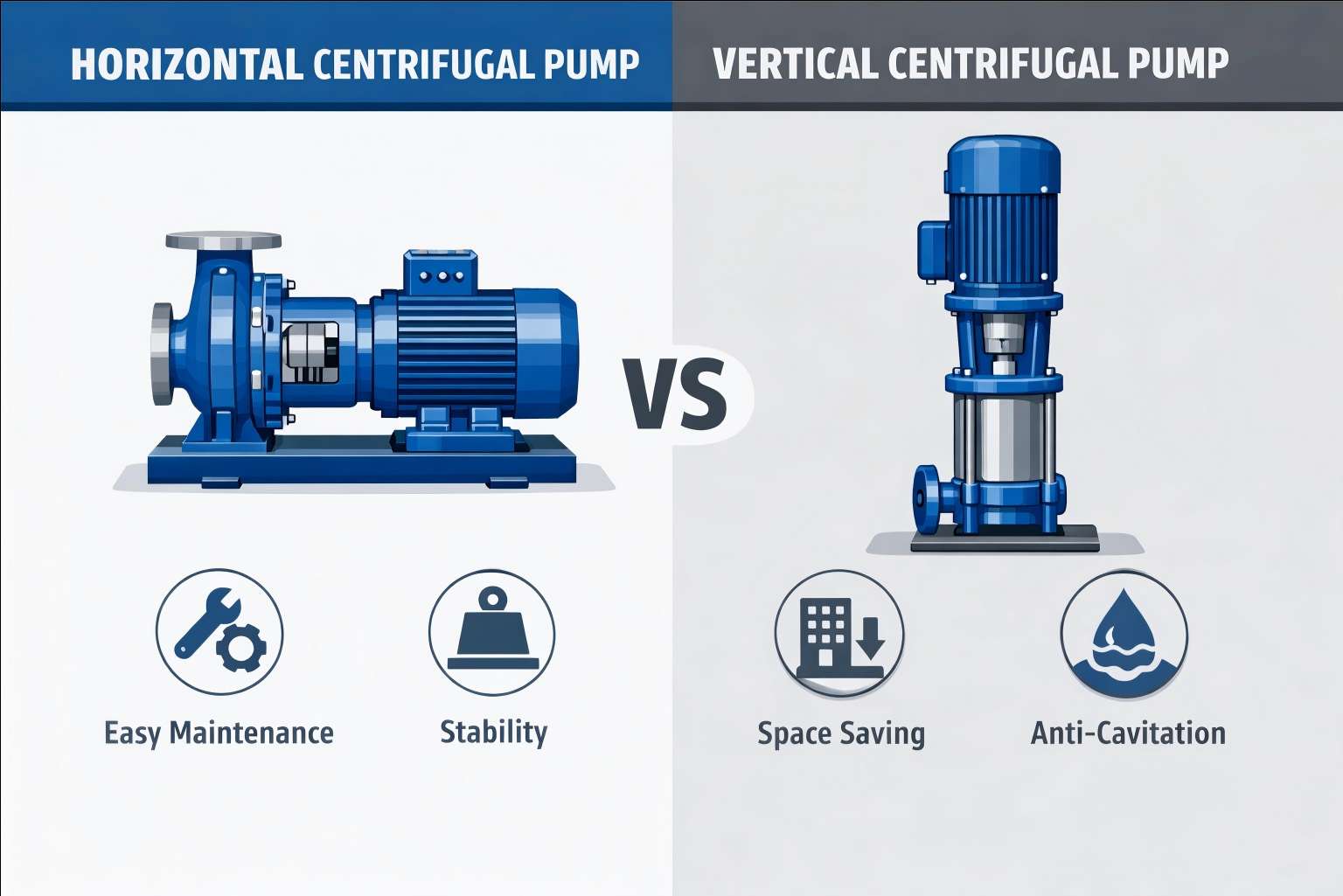

Для вашего удобства мы составили эту основную матрицу сравнения на основе практического опыта:

IV. Углубленное обсуждение преимуществ и недостатков

Оценка плюсов и минусов на основе условий эксплуатации и характеристик жидкости имеет решающее значение для выбора правильного насоса. Ниже приводится более подробный анализ их преимуществ и недостатков:

Преимущества горизонтальных насосов

• Простота обслуживания:Горизонтальное расположение обеспечивает легкий доступ к внутренним компонентам. Обычно насос можно обслуживать, не снимая весь корпус и не нарушая работу трубопроводов, что значительно сокращает время простоя. Это критический фактор в таких отраслях, как химическая обработка, где важна непрерывная работа.
• Универсальная движущая сила:Эти насосы могут легко работать с различными движущими силами, включая электродвигатели, дизельные двигатели и даже паровые турбины, обеспечивая гибкость в выборе источников энергии.
• Экономическая эффективность:Как правило, первоначальные затраты на покупку и установку ниже, чем у сложных конструкций отстойников некоторых вертикальных насосов.
• Стабильность и вибрация:Установка насоса на прочном горизонтальном основании обеспечивает превосходную устойчивость, минимизирует вибрацию и продлевает срок службы подшипников и уплотнений.

Недостатки горизонтальных насосов

• Большая площадь помещения:Они требуют значительного пространства на площадке, что может стать серьезным ограничением для объектов с ограниченным пространством, таких как морские платформы или компактные производственные предприятия.

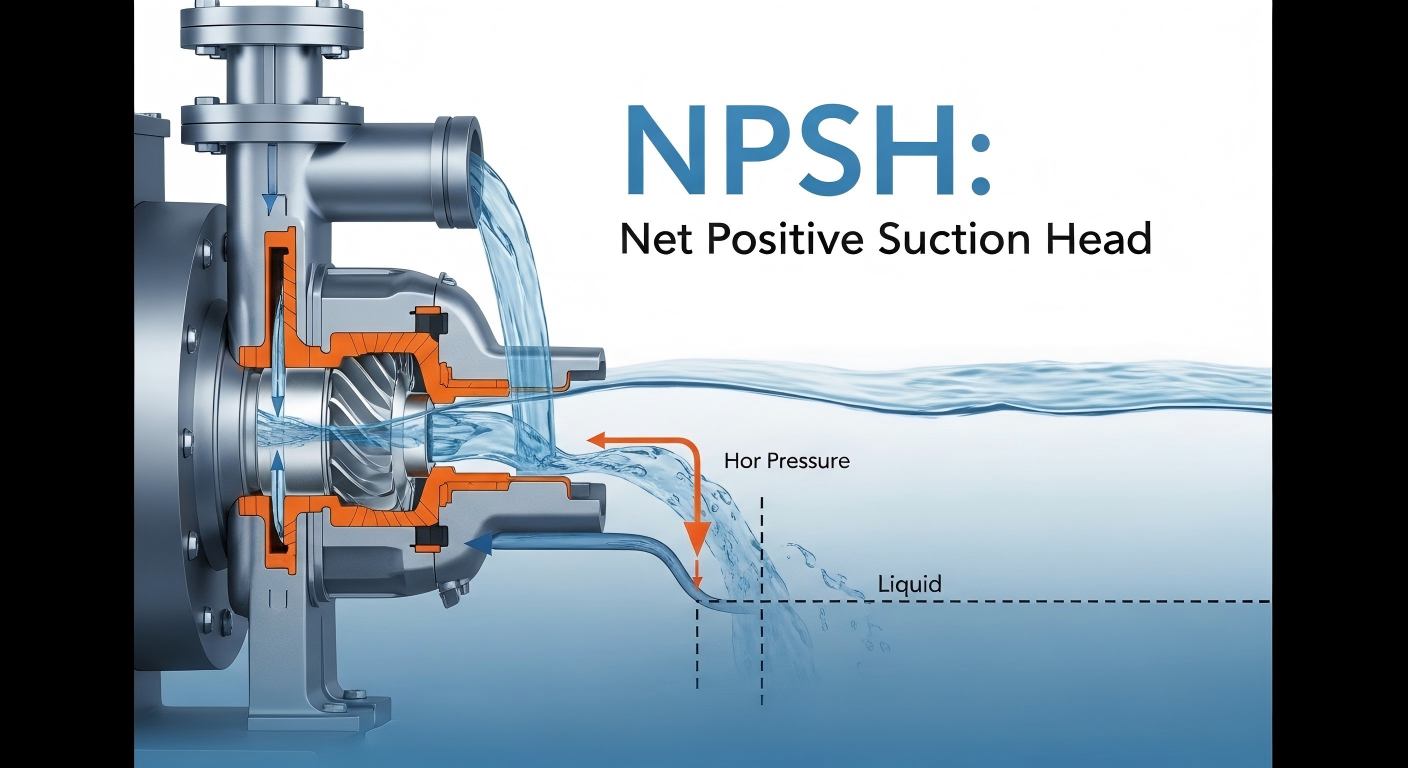

• Проблемы НПШ:Если насос установлен выше уровня жидкости, необходимо тщательно контролировать чистый положительный напор на всасывании (NPSH), чтобы предотвратить кавитацию.
• Проблемы с уплотнением:Горизонтальные валы более склонны к утечкам через уплотнения, что требует постоянного контроля и возможной корректировки.

Преимущества вертикальных насосов

• Компактный дизайн:Это основное преимущество. Небольшая занимаемая площадь чрезвычайно важна в узких машинных помещениях, водоочистных сооружениях и городских насосных станциях. Они экономят драгоценное пространство за счет использования вертикального зазора.
• Превосходные характеристики NPSH:Вертикальные насосы, особенно вертикальные турбинные насосы и водоотливные насосы, могут быть полностью погружены в жидкость. Это устраняет проблему высоты всасывания, обеспечивает максимальный NPSH и практически исключает кавитацию и связанные с ней повреждения.
• Работа со сложными жидкостями:Погружные вертикальные насосы превосходно перекачивают жидкости, содержащие воздух, пену или суспензию, поскольку жидкость доставляется к рабочему колесу под действием силы тяжести. Они являются распространенным выбором при очистке сточных вод и горнодобывающей промышленности.
• Уменьшенная утечка:В вертикальных линейных конфигурациях распределение веса насоса обычно приводит к меньшему износу уплотнений, чем у горизонтальных насосов, что со временем приводит к меньшим утечкам.

Недостатки вертикальных насосов

• Сложный уход:Вертикальная установка усложняет обслуживание насоса. Доступ к рабочему колесу или подшипникам обычно требует демонтажа верхних секций или подъема всего насоса из поддона или резервуара, что увеличивает время и затраты на техническое обслуживание.
• Требования к высоте:При экономии площади на полу требуется значительная высота по вертикали для установки, демонтажа и обслуживания.
• Осевое усилие:Из-за вертикальной конструкции вала и веса вращающихся компонентов насос должен выдерживать большую осевую нагрузку, что требует более прочной и специализированной конструкции подшипника.

Заключение

Выбор центробежных насосов – это не только технический вопрос, но и научная оценка долгосрочных эксплуатационных затрат. Выбор правильной структуры означает более низкое потребление энергии, меньшее обслуживание и более высокую стабильность системы.

Если вы не уверены, какая конструкция (горизонтальная или вертикальная) больше подходит для вашего промышленного применения, рекомендуется проконсультироваться с опытной профессиональной командой инженеров.

Благодаря многолетнему опыту работы в отрасли Teffiko может предоставить комплексные решения: от выбора и оптимизации системы до технического обслуживания в течение всего жизненного цикла с учетом реальных условий работы, что сделает вашу систему подачи жидкости более эффективной и надежной.
