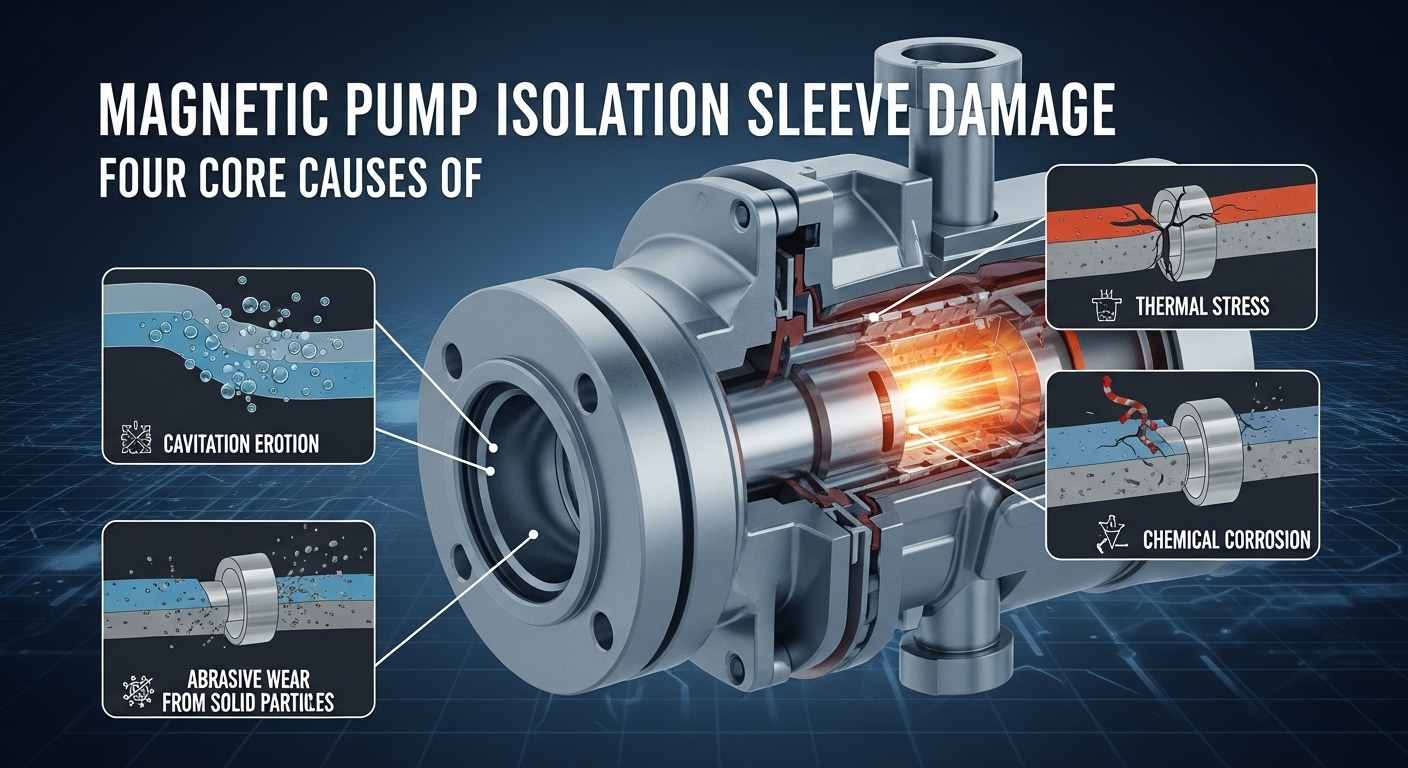

Четыре основные причины повреждения изолирующей втулки магнитного насоса

Повреждениемагнитный насосИзолирующая втулка представляет собой серьезную угрозу безопасности при транспортировке химических жидкостей. Основываясь на инженерной практике, в этой статье глубоко анализируются механизмы повреждения изолирующей втулки, вызванные износом твердых частиц, отказом смазки при сухом ходе, колебаниями рабочих условий и кавитацией, а также предлагаются профилактические решения профессионального уровня, которые помогают улучшить эксплуатационную стабильность магнитных насосов.

I. Магнитные инородные тела и твердые частицы.

Это наиболее прямая и распространенная причина физического износа изолирующей втулки. Между внутренним и внешним магнитными роторами магнитного насоса существует сильное магнитное поле, а его внутренние каналы потока точны.

Механизм повреждения:

1. Магнитные инородные тела: Магнитные примеси, такие как железные опилки и сварочный шлак в транспортируемой среде, сильно адсорбируются на поверхностях внутреннего и внешнего магнитных роторов. Поскольку внутренний магнитный ротор вращается с высокой скоростью, эти частицы будут постоянно царапать внутреннюю стенку неподвижной изолирующей втулки, как высокоскоростные вращающиеся режущие головки, в результате чего толщина стенки постепенно уменьшается и в конечном итоге изнашивается.
2. Твердые частицы: Если среда содержит немагнитные твердые частицы (например, порошок катализатора, кристаллы), они будут разъедать и изнашивать изолирующую втулку и подшипники скольжения под приводом жидкости. Как упоминалось в ваших справочных материалах, это может легко привести к тому, что изолирующая втулка будет «поцарапана или прорезана».

Общие триггеры:

• Неполная очистка трубопроводов системы или резервуаров для хранения после монтажа или обслуживания.
• Сам транспортируемый материал содержит ферромагнитные или твердые примеси.

Стратегии профилактики:

Обязательно установите высокоточные фильтры (при необходимости магнитные фильтры) на входе насоса и разработайте строгие системы регулярной очистки и проверки.

II. Сухое трение и недостаточный поток

Смазка и охлаждение магнитных насосов полностью зависят от транспортируемой жидкости. Любая операция без жидкости фатальна.

Механизм повреждения:

Когда в насосе нет среды или скорость потока среды слишком мала, подшипник скольжения теряет смазку и охлаждение, что приводит к высокоскоростному сухому трению. Это приведет к выделению огромного количества тепла за короткое время, что приведет к «сгоранию» подшипника первым. Это тепло будет быстро передано соседней изоляционной гильзе: в случае неметаллических изолирующих гильз это приведет к плавлению и карбонизации; для металлических изоляционных гильз это может привести к деформации или размагничиванию и, в конечном итоге, к полному выходу из строя.

Общие триггеры:

1. Слишком низкий уровень жидкости в накопительном баке, приводящий к кавитации насоса.
2. Впускной клапан не открыт, выпускной клапан чрезмерно закрыт или трубопровод засорен.
3. Недостаточная заливка и удаление воздуха перед запуском.

Стратегии профилактики:

Установите и активируйте блокирующие защитные устройства, такие как указатели уровня жидкости и расходомеры, чтобы обеспечить автоматическое отключение насоса при низком уровне жидкости или низком расходе. Строго соблюдайте рабочие процедуры и перед запуском убедитесь, что «заправка» завершена.

III. Явление кавитации

Кавитация – «невидимый убийца» магнитных насосов, обладающий огромной и незаметной разрушительной силой.

Механизм повреждения:

Когда давление на входе насоса слишком низкое, жидкость будет кипеть из-за локального низкого давления на рабочем колесе и в других местах, образуя большое количество пузырьков. Когда эти пузырьки попадают в область высокого давления с жидкостью, они мгновенно лопаются, создавая ударную силу в тысячи атмосфер и локальную высокую температуру.

1. Прямое воздействие на поверхность изоляционной втулки, вызывающее точечную коррозию и усталостные повреждения.
2. Кавитация вызовет сильную вибрацию насоса, что серьезно повредит гидравлический баланс и приведет к повреждению цепи ряда компонентов, таких как подшипники, роторы и рабочие колеса. Изолирующая втулка также склонна к образованию трещин при сильной вибрации и нерегулярных нагрузках.

Общие триггеры:

• Нерациональная конструкция впускного трубопровода насоса, приводящая к чрезмерному сопротивлению.
• Температура транспортируемой среды слишком высока, близка к температуре кипения.
• Недостаточная заливка, при большом количестве остаточного газа в системе.
• Недостаточный уровень жидкости на входе (NPSHa < NPSHr).

Стратегии профилактики:

Оптимизируйте конструкцию впускного трубопровода, уменьшите скорость потока и обеспечьте достаточное давление в резервуаре или высоту уровня жидкости. Избегайте работы при температурах, близких к температуре кипения среды.

IV. Колебания условий эксплуатации и неправильная эксплуатация

Магнитные насосы являются прецизионным оборудованием, и их стабильная работа зависит от стабильных условий эксплуатации. Сильные колебания условий эксплуатации могут привести к внутреннему повреждению их точного механического баланса.

Механизм повреждения:

1. Гидравлический дисбаланс: Осевая сила магнитных насосов обычно автоматически уравновешивается гидравлическим давлением. Когда рабочие параметры, такие как давление на выходе и расход, резко колеблются, этот точный баланс будет мгновенно нарушен. Это приведет к тому, что подшипник скольжения и упорное кольцо будут воспринимать огромные нерасчетные осевые и радиальные силы, что приведет к ускорению износа или непосредственному повреждению. Повреждение подшипника немедленно повлияет на стабильность узла ротора, что приведет к повреждению изолирующей втулки при трении или столкновении.
2. Химическая и физическая перегрузка: Неправильный выбор материала изолирующей втулки, который не может противостоять коррозии среды; или эксплуатация за пределами расчетных условий давления и температуры ускорит старение материала, ползучесть или охрупчивание и в конечном итоге приведет к повреждению.

Общие триггеры:

• Частые и большие колебания параметров системы, таких как давление и расход.
• Несоблюдение строгого режима работы, произвольное открытие и закрытие задвижек, влекущее за собой гидроудар или воздействие давления.
• Ошибки при раннем выборе, неспособность полностью учесть все параметры, такие как коррозия среды, температура и давление.

Стратегии профилактики:

Старайтесь поддерживать стабильную работу насоса вблизи проектной точки, избегайте частых пусков и остановок и масштабной корректировки условий эксплуатации. Полноценно общайтесь с техническим персоналом на этапе выбора и предоставляйте наиболее подробные и точные данные о рабочем состоянии.

Заключение

Подводя итог, можно сказать, что провалмагнитный насосИзолирующая втулка — это не только проблема материала, но и проблема системного проектирования, включающая чистоту среды, конструкцию трубопровода, контроль эксплуатации и спецификации технического обслуживания. Являясь инновационным брендом, специализирующимся на высокопроизводительных решениях для герметичной передачи жидкости,Теффиковсегда придерживается основных концепций «надежности, интеллекта и экологичности» и предоставляет полный спектр коррозионностойких магнитных насосов для химической, новой энергетики и нефтяной промышленности.
