Расчет геометрической высоты всасывания центробежного насоса Hg: формулы, процедуры, примеры и руководство по предотвращению ошибок

Расчет геометрической высоты всасывания Hgцентробежный насосявляется основной процедурой при проектировании установки насоса. От него напрямую зависит, возникнет ли кавитация, сможет ли насос стабильно набирать воду и сможет ли он эффективно работать в течение длительного времени. Многие неисправности, такие как недостаточная производительность воды, сильный шум и вибрация, повреждение рабочего колеса и частые отказы оборудования, по существу возникают из-за просчетов геометрической высоты всасывания Hg или чрезмерной высоты установки.

I. Что такоеЦентробежный насосГеометрическая высота всасывания Hg?

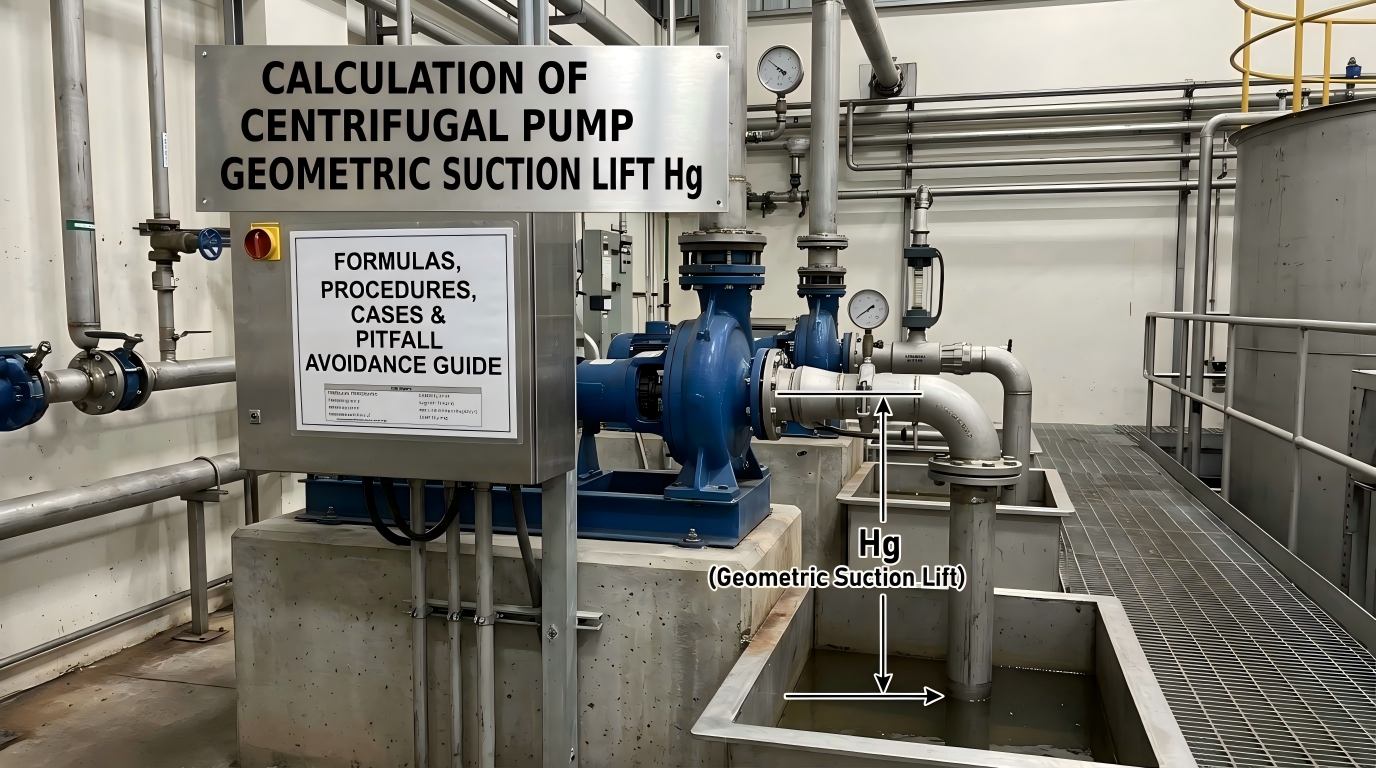

Геометрическая высота всасывания Hg центробежного насоса представляет собой разницу высот по вертикали между осевой линией крыльчатки насоса и поверхностью жидкости всасывающего резервуара, измеряемую в метрах (м). Он служит основным параметром управления для оценки способности всасывания жидкости насосом и предотвращения кавитации.

Общие отраслевые критерии оценки установки:

• Hg > 0: Насос устанавливается над поверхностью жидкости, это называется установкой с всасывающим подъемом, наиболее широко распространенным методом установки в промышленных сценариях.
• Hg < 0: Насос устанавливается ниже поверхности жидкости, так называемая всасывающая установка затопленного типа, что исключает риск засасывания воздуха и обеспечивает оптимальную антикавитационную стабильность.
• Чрезмерная ртуть: если фактическая высота установки превышает расчетное допустимое значение, неизбежно возникнут кавитация, прерывание потока, нестабильная подача воды, повреждение рабочего колеса и другие неисправности.

Короче говоря, ртуть не может быть произвольно установлена ​​в качестве установочного параметра. Он должен быть получен путем точного расчета и корректировки рабочих условий, выступая в качестве обязательного показателя безопасной, долгосрочной и стабильной работы насоса.

II. Основные основные понятия: допустимая высота всасывания Hs и чистый положительный напор на всасывании Δh.

Расчет Hg насоса основан на двух основных параметрах, измеряемых производителями насосов, которые также являются наиболее запутанными понятиями для новичков.

1. Допустимая высота всасывания Hs

Допустимая высота всасывания Hs относится к максимально допустимой степени вакуума при давлении на входе насоса p₁, которая напрямую отражает способность всасывания жидкости центробежного насоса.

Ключевое правило: Значение Hs не получается из теоретических расчетов; оно измеряется экспериментально производителями насосов и указывается в каталогах насосов и на паспортных табличках для справки инженерного персонала.

Стандартные условия испытаний, указанные производителями: Стандартное значение Hs откалибровано для чистой воды с температурой 20°C и стандартным атмосферным давлением 1,013×10⁵ Па. При изменении высоты над уровнем моря, температуры воды или транспортируемой среды необходимо выполнить преобразование рабочих условий. Прямое применение каталожных параметров приведет к серьезным ошибкам в расчетах.

2. Чистая положительная высота всасывания Δh (NPSHr)

Чистая положительная высота всасывания Δh, также называемая необходимой полезной положительной высотой всасывания NPSHr, чаще всего используется для расчета высоты установки масляных насосов и высокоточных промышленных насосов. Он представляет собой допустимую степень вакуума для всасывания жидкости насосом, т. е. предельно допустимую высоту установки насоса в метрах.

В соответствии с параметрами Hs, NPSHr, указанный в каталогах, испытан с использованием чистой воды с температурой 20°C в качестве среды. Отдельная коррекция требуется при транспортировке нефти, химических жидкостей и других специальных сред.

Упрощенная формула оценки высоты всасывания для использования в инженерных целях на месте:

Высота всасывания = водяной столб стандартного атмосферного давления (10,33 м) − Требуемый NPSHr Δh − Запас прочности (0,5 м)

Стандартное атмосферное давление может поддерживать высоту вакуумного трубопровода 10,33 метра. Запас безопасности в 0,5 метра является широко распространенным отраслевым стандартом, позволяющим избежать мгновенной кавитации, вызванной нестабильными условиями труда.

III. Полный набор формул для расчета геометрической высоты всасывания центробежного насоса Hg

Для проектирования на месте формулы делятся на формулы точного расчета и формулы быстрой оценки, основанные на типе оборудования и сценариях расчета, применимые ко всем насосам для чистой воды, масляным насосам и химическим насосам.

1. Общая формула точного расчета.

Hg = (Pa − Pv) / ρg − NPSHr − hw

Эта формула применима для точных расчетов большинства центробежных насосов и является предпочтительной формулой для проектных институтов и строительных бригад.

2. Общая формула, основанная на допустимой высоте всасывания.

Hg = Hs1 − hw

Hs1 означает допустимую высоту всасывания, скорректированную с учетом реальных условий работы; hw представляет собой общую потерю напора всасывающего трубопровода. Эту формулу можно применять непосредственно, когда скоростной напор незначителен.

3. Формула оценки подъема быстрого всасывания

Hg = 10,33 - Δh - 0,5

Подходит для быстрой проверки на месте, проверки оборудования и предварительного проектирования схемы для экономии времени.

Определения параметров:

• Hg: Допустимая геометрическая высота всасывания центробежного насоса (м). Фактическая высота установки оборудования должна быть меньше этого значения.
• Па: местное атмосферное давление на площадке (Па); Нормативное значение рабочего состояния составляет 101325 Па (10,33 м вод. ст.).
• Pv: Давление пара транспортируемой среды при текущей температуре (Па). Более высокая температура воды приводит к более высокому давлению пара и более низкому допустимому уровню ртути.
• ρ: Плотность транспортируемой среды (кг/м³); значение по умолчанию для чистой воды составляет 1000 кг/м³.
• g: Гравитационное ускорение, фиксированное значение 9,81 м/с².
• NPSHr/Δh: Требуемая положительная высота всасывания насоса (м), собственный параметр из каталогов производителей насосов.
• hw: Общая потеря напора всасывающего трубопровода (м), включая потери на трение, потери на коленях, клапанах и сетчатых фильтрах.
• Hs, Hs1: допустимая высота всасывания по оригинальному каталогу и допустимая высота всасывания с поправкой на рабочее состояние (м).

IV. Метод преобразования параметров Hs в нестандартных условиях работы

Значения Hs по каталогу, указанные производителями, применимы только к чистой воде с температурой 20°C и стандартным атмосферным давлением. Конверсия обязательна, когда условия работы на объекте различаются, а это звено, в котором 90% инженерно-технического персонала допускают ошибки.

1. Передача чистой воды в различных рабочих условиях (изменения высоты и температуры воды).

Hs1 = Hs + Ha − 10,33 − Hv + 0,24

• Ha: местное атмосферное давление, преобразованное в эквивалентную высоту водного столба (м).
• Hv: Давление насыщенных паров жидкости при фактической температуре, преобразованное в эквивалентную высоту водяного столба (м).
• 10.33: Высота водяного столба при стандартном атмосферном давлении.
• 0,24: Высота водяного столба под давлением пара чистой воды 20°C.

2. Транспортировка масла, химикатов и других специальных жидкостей.

Требуется двухэтапное преобразование:

Шаг 1: Скорректируйте значение Hs по каталогу с помощью приведенной выше формулы чистой воды, чтобы получить Hs1.

Шаг 2. Выполните вторичную коррекцию Hs1 на основе характеристик плотности, вязкости и испарения специальной среды, чтобы получить эквивалентную допустимую высоту всасывания, соответствующую среде, затем подставьте результат в формулу расчета Hg, чтобы избежать сбоев оборудования, вызванных отклонениями в расчетах.

V. Практические расчеты для нескольких сценариев

Случай 1: Упрощенная оценка высоты всасывания с помощью NPSHr

Данные условия: Требуемый NPSHr Δh центробежного насоса = 4,0 м, среда — чистая вода при стандартных рабочих условиях.

Процесс расчета:

Высота всасывания = 10,33 − 4,0 − 0,5 = 5,83 м

Вывод: безопасная высота установки этого насоса должна быть ниже 5,83 м.

Случай 2: Точный расчет для двойных рабочих условий (вода с температурой окружающей среды и вода с высокой температурой)

Данные условия: Допустимая высота всасывания по каталогу Hs = 5,7 м, общее сопротивление всасывающего трубопровода hw = 1,5 мH₂O, местное атмосферное давление = 9,81×10⁴ Па, скоростной напор не учитывается. Рассчитайте допустимую геометрическую высоту всасывания для чистой воды с температурой 20°C и горячей воды с температурой 80°C соответственно.

Рабочее состояние 1: транспортировка чистой воды температурой 20°C.

Местное атмосферное давление близко к стандартным условиям испытаний производителя, поэтому коррекция Hs не требуется.

Hg = Hs − hw = 5,7 − 1,5 = 4,2 м

Вывод: Для чистой воды с температурой 20°C высота установки насоса не должна превышать 4,2 м для безопасной эксплуатации.

Рабочее состояние 2: подача горячей воды температурой 80°C.

Коррекция Hs обязательна для воды с высокой температурой. Данные справочной таблицы: Давление насыщенного пара воды с температурой 80°C = 47,4 кПа, что соответствует Hv = 4,83 мH₂O; местное атмосферное давление Ha ≈ 10 мH₂O.

Hs1 = 5,7 + 10 − 10,33 − 4,83 + 0,24 = 0,78 м.

Замените исправленное Hs1 для расчета высоты установки:

Hg = Hs1 − hw = 0,78 − 1,5 = −0,72 м

Основной вывод: Отрицательное значение Hg означает, что установка всасывающего подъемника запрещена в условиях работы при высоких температурах; установка затопленного всасывания обязательна. Корпус насоса должен находиться как минимум на 0,72 м ниже поверхности жидкости резервуара, в противном случае произойдет сильная кавитация и потеря всасывания.

VI. Основные факторы, влияющие на геометрическую высоту всасывания центробежного насоса Hg

Освоение этих основных факторов позволяет быстро оптимизировать схемы установки и предотвратить первопричины кавитационных неисправностей:

1. Высота: более высокая высота соответствует более низкому атмосферному давлению и меньшему значению Ha, что приводит к более низкому скорректированному Hs1 и резкому снижению допустимой Hg. Насосы, установленные на большой высоте, требуют пониженной высоты установки или затопленной схемы всасывания.
2. Температура среды: более высокая температура жидкости увеличивает давление насыщенного пара Hv, значительно снижая допустимую Hg. Вода с высокой температурой обычно несовместима с установками с высокой высотой всасывания.
3. Потеря напора в трубопроводе. Более длинные всасывающие трубопроводы, меньшие диаметры труб и большее количество колен, клапанов и фильтров приводят к более высоким потерям воды и меньшему количеству доступной ртути.
4. Характеристики насоса: меньшее требуемое значение NPSHr и большее значение Hs по каталогу обеспечивают превосходные антикавитационные характеристики и более высокую допустимую высоту установки.

VII. Распространенные ошибки в расчетах и ​​установке

Прямое использование исходных каталожных параметров Hs и NPSHr без поправки на высоту и температуру воды, что приводит к полностью искаженным результатам расчетов.

Пренебрежение потерями напора всасывающего трубопровода, полагаясь исключительно на теоретические расчеты, приводит к завышенной фактической высоте установки и кавитации насоса.

Без резерва безопасности, установка с расчетным предельным значением. Кавитация возникает сразу после образования накипи в трубопроводе или колебаний рабочего состояния.

Установка с принудительной высотой всасывания для высокотемпературных сред и условий работы на большой высоте, без учета требования к затопленному всасыванию, на которое указывают отрицательные значения Hg.

Прямое применение формул чистой воды к маслам и химическим средам без вторичной коррекции среды.

VIII. Часто задаваемые вопросы

Вопрос 1. Что означает отрицательная геометрическая высота всасывания центробежного насоса Hg?

Отрицательное значение Hg означает, что насос не может всасывать жидкость через всасывающую установку. Требуется затопленная схема всасывания, при которой осевая линия впускного отверстия насоса расположена ниже поверхности жидкости всасывающего бака, чтобы полностью исключить риск засасывания воздуха и кавитации. Эта компоновка широко используется для транспортировки высокотемпературной воды, химических жидкостей и работы на большой высоте.

Вопрос 2: Почему параметры Hs из каталога нельзя применить непосредственно на месте?

Значения Hs по каталогу представляют собой экспериментальные данные, откалиброванные только для чистой воды с температурой 20°C и стандартным атмосферным давлением. Любое изменение высоты на месте, температуры воды или транспортируемой среды изменяет давление паров жидкости и атмосферное давление, что требует преобразования рабочих условий, прежде чем Hs можно будет использовать для расчетов.

Вопрос 3: Какова связь между NPSHr и геометрической высотой всасывания?

Больший требуемый NPSHr Δh соответствует более слабым антикавитационным характеристикам и меньшей допустимой высоте установки. Меньший размер NPSHr обеспечивает лучшую всасывающую способность жидкости и более высокую допустимую высоту установки.

Вопрос 4: Почему при расчете насоса обязателен запас безопасности в 0,5 м?

Неопределенности на месте включают колебания температуры воды, образование накипи в трубопроводе, изменения расхода и отклонения давления. Запас запаса прочности в 0,5 м предотвращает мгновенную кавитацию и обеспечивает длительную стабильную работу оборудования.

IX. Краткое содержание

Расчет геометрической высоты всасывания центробежного насоса Hg основывается на двух основных параметрах: допустимой высоте всасывания Hs и требуемом NPSHr Δh. Быстрая оценка работает для стандартных условий работы, тогда как поправка на температуру воды, высоту и среду является обязательной для нестандартных сценариев. Положительное или отрицательное значение Hg напрямую определяет, будет ли выбрана высота всасывания или затопленная всасывающая установка, что является ключом к предотвращению кавитации насоса, ненормального шума, недостаточной производительности воды и повреждения рабочего колеса. Для инженерных применений строго запрещено прямое использование нескорректированных каталожных параметров и установка при теоретическом предельном значении. Точный расчет с коррекцией рабочих условий на месте и запасом прочности необходим для обеспечения эффективной, стабильной и долгосрочной работы насоса.
