Как прочитать диаграмму спектра насоса: пошаговое руководство

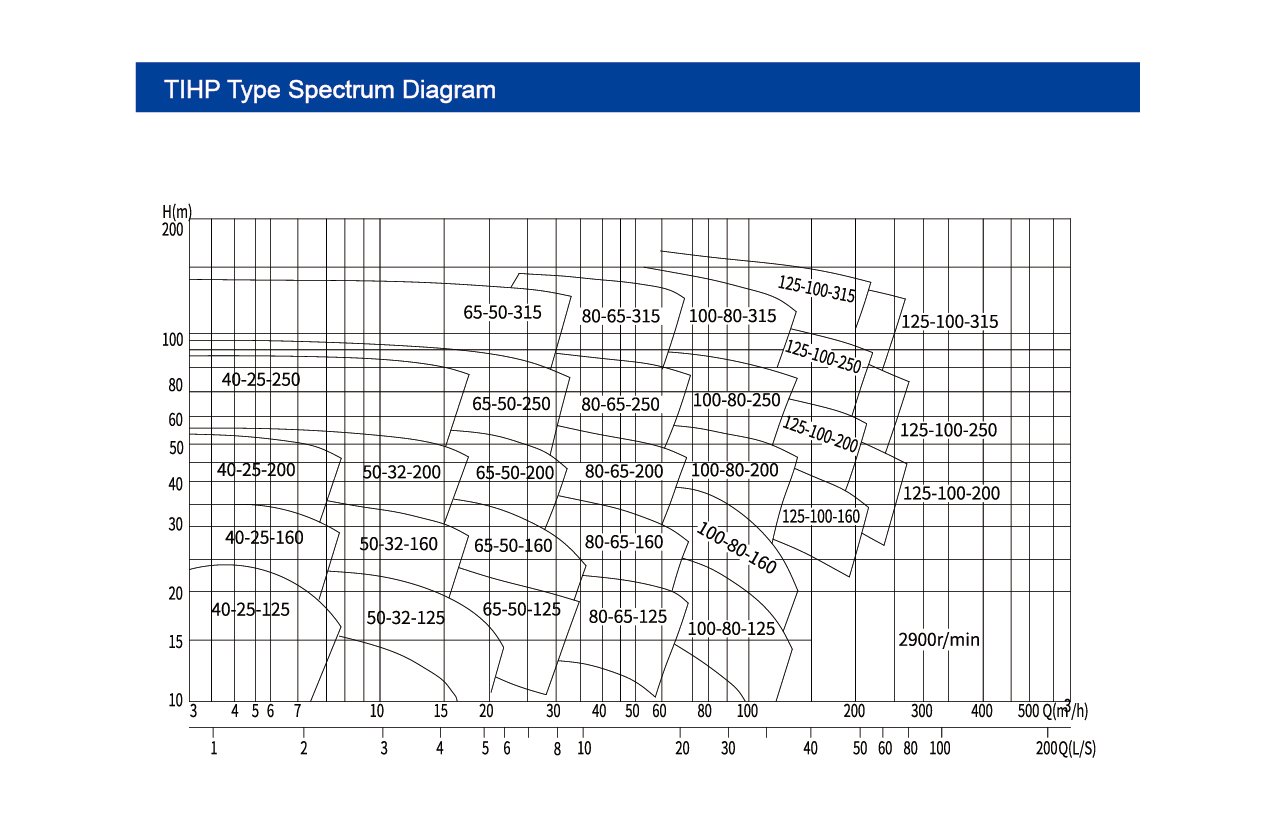

Ⅰ. Как прочитать эту диаграмму спектра насоса

1. Интерпретация оси

• Горизонтальная ось (ось x): представляет скорость потока (Q) в кубических метрах в час (м³/ч), увеличиваясь слева направо.
• Вертикальная ось (ось Y): представляет головку (H) в метрах (M), увеличиваясь снизу вверх.

Ⅱ. Кривые и зоны

Диаграмма включает в себя несколько кривых и зон, каждая из которых представляет конкретную модель насоса. Например, «40-25-125» и «50-32-160» обозначают различные модели насосов.

• Точки внутри кривых: каждая точка на кривой указывает значение головки модели при определенной скорости потока. Например, в пределах зоны «40-25-125» серия очков показывает головку с различными скоростями потока для этой модели.

Ⅲ. Ключевые шаги: рабочая точка и выбор

1. Определите требуемые параметры: Уточнить скорость потока дизайна (Q₀) и конструктивная головка (H₀). Например, фабрике нужен насос для транспортировки 100 м³/ч при головке 80 м.
2. Найдите рабочую точку: Найти Q₀ на оси X и H₀ на оси Y; Их пересечение является рабочей точкой. Если точка попадает в полигональную зону модели, эта модель теоретически соответствует требованию.
3. Пример: Для Q = 80 м³/H и H = 80 м, проверьте, находится ли точка в таких зонах, как «100-80-250» для оценки пригодности.

Расстановите приоритеты в зоне высокоэффективности: если зона имеет более плотные кривые или затенение (отмеченная на некоторых диаграммах), это указывает на диапазон высокоэффективности (эффективность ≥80%). Выберите модели, чьи рабочие точки попадают в эту зону для оптимальной экономии энергии.

Ⅳ. Скорость вращения и дополнительная информация

Обозначения «2900 r/мин» в правом нижнем углу обозначают номинальную скорость насосов в этом спектре (стандартная скорость для насосов, управляемых двигателем). Для различных скоростей (например, 1450 обновления/мин) используйте закон сходства для преобразования производительности:

• Скорость потока пропорциональна скорости.
• Голова пропорциональна квадрату скорости.

Ⅴ. Быстрая логика выбора

1. Определите требования Q и H, затем найдите соответствующую модельную зону.
2. Расстановите приоритеты моделей с рабочими точками вблизи зоны (высокоэффективная область).
3. Обратите внимание на диаметры входа/выхода модели (например, 40, 50 мм), чтобы обеспечить совместимость с трубопроводами.

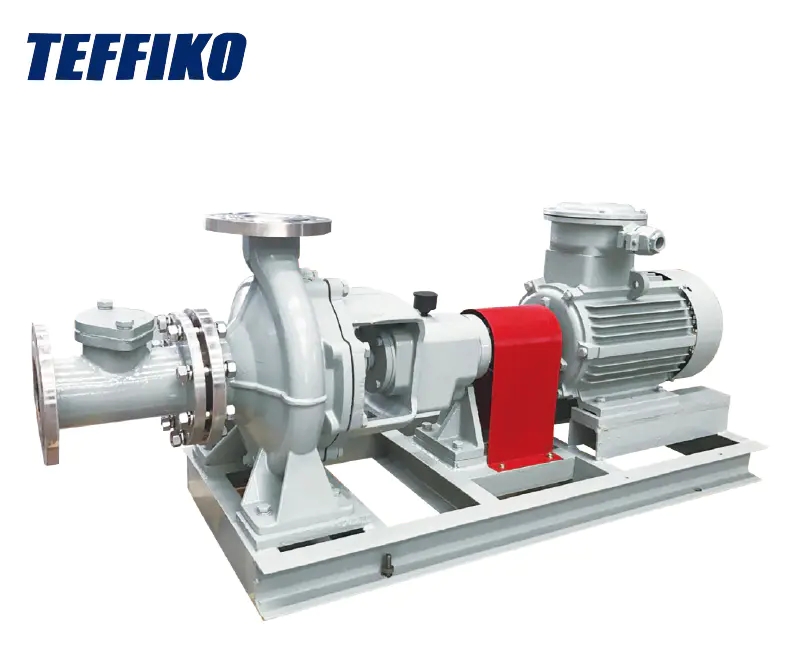

Ⅵ. О насосах Теффико

Таким образом, диаграмма спектра TEFFIKO 5-го поколения TIHP TIP-спектра разъясняет применимые условия работы и высокоэффективные зоны посредством координатов потока, модельных зон и кривых производительности. Вы можете быстро выбрать модели, сопоставляя параметры с зонами. Для вопросов о интерпретации кривой, адаптации рабочих условий или индивидуальных решениях профессиональная техническая команда Teffiko предоставляет точное руководство по отбору, моделирование производительности и поддержку установки. Посещатьwww.teffiko.comили электронная почтаsales@teffiko.comЧтобы оптимизировать транспортировку промышленной жидкости.
