Расчет скорости потока центробежного насоса

Скорость потока (q)центробежный насосявляется ключевым параметром для измерения его передачи, что напрямую влияет на проектирование системы и эффективность работы. Эта статья будет глубоко проанализировать формулы расчета расхода, влияющие на факторы и методы инженерных расчетов, чтобы помочь инженерам сделать точный выбор и оптимизировать операции.

1. Определение и единицы расхода центробежного насоса

Скорость потока (Q)

Объем жидкости, доставленного насосом за единицу времени. Общие единицы следующие:

• Международные единицы: M3/H (кубические метры в час), L/s (литры в секунду)
• Императорские единицы: GPM (галлоны в минуту), FT3/S (кубические футы в секунду)

Конверсионные отношения

• 1m3/h≈4,403GPM
• 1 л/с = 15,85 глн

2. Основные формулы для центробежного расхода насоса

2.1 Теоретическая формула расхода потока (без учета потерь)

Теоретическая скорость потока центробежного насоса может быть рассчитана с помощью геометрических параметров рабочего колеса:

Q = a> v = πttimbttryb

• A: Поток - через площадь в выходе из рабочего колеса (M2)
• D: диаметр выхода рабочего колеса (M)
• B: Ширина выхода рабочего колеса (M)
• V: радиальная скорость жидкости на выходе рабочего колеса (м/с)

Сценарий применения: он используется для оценки скорости потока на предварительном этапе проектирования, но не учитывает влияние гидравлических потерь и эффективности.

2.2 Фактическая формула расхода (учитывая эффективность)

На фактическую скорость потока влияет эффективность насоса (η) и системное сопротивление, и необходимо рассчитывать в сочетании с головкой (H) и мощностью (P). Когда блок расхода равен M3/S:

Q = ρятног -HP порядка

Когда блок расхода равен M3/H:

Q = ρятног -HP порядка × 3600

P: мощность вала (кВт)

• η: эффективность насоса (обычно 50% - 85%)
• ρ: плотность жидкости (кг/м3)
• G: гравитационное ускорение (9,81 м/с2)
• H: голова (м)

Ключевые моменты:

• Скорость потока прямо пропорциональна мощности и обратно пропорциональна головой.
• Высокая - вязкость жидкости снижает эффективность (η), и расчет должен быть скорректирован.

3. Ключевые факторы, влияющие на скорость потока

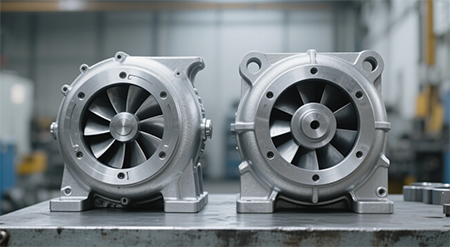

3.1 Параметры рабочего колеса

• Диаметр рабочего колеса (D): скорость потока непосредственно пропорциональна квадрату диаметра рабочего колеса (Q∝D2).
• Скорость вращения рабочего колеса (N): скорость потока непосредственно пропорциональна скорости вращения (Q∝N), следуя закону сходства: Q1Q2 = (N1N2) (D1D2) 3.

3.2 Системное сопротивление

Трение труб, отверстия клапана и количество локтей все увеличат сопротивление системного сопротивления, что приводит к тому, что фактическая скорость потока будет ниже теоретического значения. Фактическая скорость потока должна быть определена путем пересечения кривой характеристики системы и кривой характеристики насоса. Кривая характеристики системы отражает взаимосвязь между скоростью потока и сопротивлением в трубопроводной системе и обычно получает из формулы расчета сопротивления трубопровода. Кривая характеристики насоса является кривой взаимосвязи между такими параметрами, как скорость потока, головка, мощность и эффективность центробежного насоса в различных условиях труда, что определяется производителем посредством экспериментов. Когда насос установлен в определенной трубопроводной системе, скорость потока, соответствующая пересечению двух кривых, является фактической скоростью рабочей перемещения насоса в этой системе.

3.3 Средние характеристики

• Вязкость: высокая - вязкость жидкости (например, масла) увеличат внутреннее трение и уменьшат скорость потока.
• Содержание газа: когда содержание газа в жидкости превышает 5%, может быть вызвана кавитация, а скорость потока резко упадет.

4. Общие причины и решения для ненормальных скоростей потока

5. Резюме

Скорость потокацентробежный насосможет быть оценено по теоретическим формулам, но фактическое значение должно быть объединено с эффективностью и характеристиками системы. Размер рабочего колеса, скорость вращения и средние характеристики являются основными переменными, влияющими на скорость потока. В инженерии скорость потока предпочтительно определяется с помощью кривых производительности и измеренных данных, а не полагаться исключительно на расчеты. Освоение логики расчета расхода может оптимизировать выбор насоса, уменьшить потребление энергии и продлить срок службы оборудования. Для сложных систем рекомендуется использовать моделирование CFD или профессиональное программное обеспечение (например, Pipe - FLO) для вспомогательного анализа.
