Что такое многоступенчатый центробежный насос?

Популярное объяснение многоступенчатых центробежных насосов

Многие люди находят термин «многоступенчатый центробежный насос«сложно, но его можно просто суммировать в одном предложении: Многоступенчатый центробежный насос объединяет два или более центробежных насоса с одной и той же функцией. С точки зрения структуры канала для жидкости порт выпуска среды первой ступени соединен с входом второй ступени, а порт выпуска среды второй ступени соединен с входом третьей ступени. Такой последовательно соединенный механизм образует многоступенчатый центробежный насос.

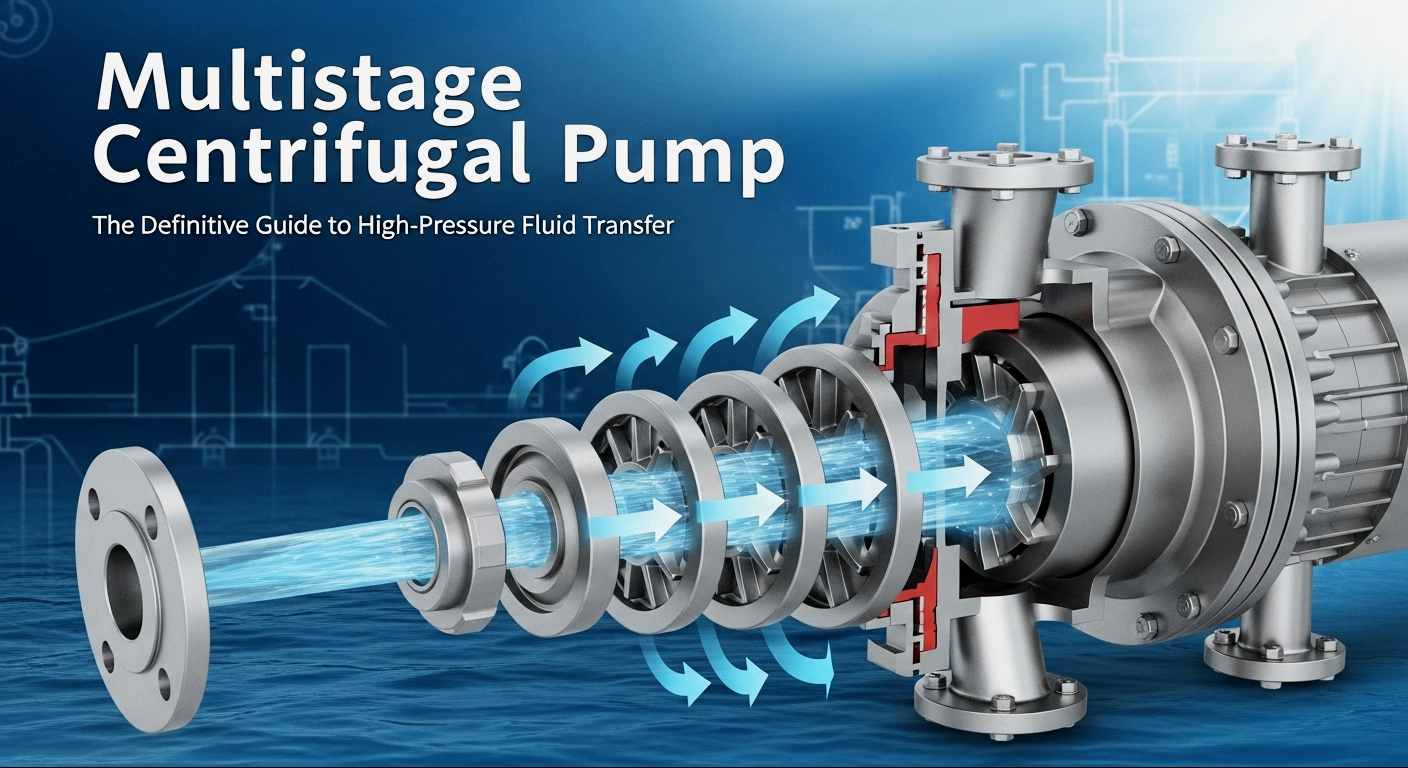

Как многоступенчатый центробежный насос обеспечивает транспортировку с высоким напором?

Основная логика многоступенчатых центробежных насосов для транспортировки с высоким напором заключается в принципе «суперпозиции давления», а их рабочий процесс можно разбить на три ключевых этапа:

1. После того, как жидкость попадает в корпус насоса через всасывающий трубопровод, она последовательно подвергается давлению с помощью нескольких рабочих колес, приводимых в движение двигателем.
2. Рабочее колесо первой ступени сообщает жидкости начальную энергию давления за счет центробежной силы, а последующие ступени рабочих колес непрерывно накладывают давление на существующую основу под руководством направляющих аппаратов.
3. Жидкость выпускается под высоким давлением, завершая транспортировку с высоким напором.

Анализ основной конструкции многоступенчатых центробежных насосов

Чтобы понять механизм работы многоступенчатых центробежных насосов, важно понять их основную структуру. По сравнению с одноступенчатыми центробежными насосами многоступенчатые центробежные насосы имеют более сложную конструкцию, но их основные компоненты можно разделить на пять основных типов, каждый из которых выполняет решающую роль:

• Рабочее колесо: Сердцевина многоступенчатого центробежного насоса, обычно имеющая закрытую конструкцию рабочего колеса. Несколько рабочих колес коаксиально соединены последовательно на валу насоса, а материал выбирается в зависимости от транспортируемой среды.
• Вал насоса: компонент трансмиссии, соединяющий двигатель и рабочие колеса, требующий высокой прочности и износостойкости для синхронной работы всех рабочих колес во время высокоскоростного вращения, избегая эксцентриситета или разрушения.
• Направляющая лопасть: установлена ​​на выходе каждой ступени рабочего колеса. Ее функция состоит в том, чтобы преобразовывать высокоскоростную жидкость, выбрасываемую импеллером, в энергию давления и плавно направлять жидкость на следующую ступень рабочего колеса, уменьшая потери энергии.
• Корпус насоса (также называемый улиткой): делится на сегментный тип и тип с горизонтальным разъемом. В нефтехимической промышленности в основном используются сегментированные корпуса насосов, которые легко разбирать и обслуживать, а также выдерживают воздействие высокого давления.
• Уплотнительное устройство: используется для предотвращения утечки жидкости, обычно включает механические уплотнения и уплотнения. Для условий работы при высоких температурах и высоком давлении для обеспечения безопасной работы также предусмотрено двухстороннее механическое уплотнение + система промывки.

Эти компоненты работают вместе, образуя многоступенчатый центробежный насос. Основным принципом его конструкции является минимизация потерь энергии и повышение эксплуатационной эффективности при обеспечении высокого давления.

Каковы основные параметры многоступенчатых центробежных насосов?

При выборе и использовании многоступенчатых центробежных насосов необходимо обратить внимание на четыре основных параметра, которые напрямую определяют, сможет ли оборудование адаптироваться к условиям работы:

1. Скорость потока

Также известный как объемный расход, он относится к количеству жидкости, сбрасываемой насосом в единицу времени, включая объемный расход и массовый расход.

• Объемный расход:Объем жидкости, сбрасываемой насосом в единицу времени, обычно обозначается Q. Общие единицы измерения включают л/с (литры в секунду), м³/с (кубические метры в секунду) или м³/ч (кубические метры в час).
• Массовый расход:Масса жидкости, сбрасываемой насосом в единицу времени, обычно обозначается буквой G. Общие единицы включают кг/с (килограмм в секунду), кг/ч (килограмм в час), т/д (тонны в день) и т. д.

2. Голова

Увеличение энергии единицы массы жидкости от входа насоса до выхода насоса называется напором насоса, который представляет собой эффективную энергию, получаемую единицей массы жидкости через насос, также известную как общий напор насоса, обычно обозначаемый H. В Международной системе единиц (СИ) единицей напора H является Дж/кг, но обычно она выражается высотой столба жидкости (м), чтобы представить его энергетический напор, что более интуитивно понятно.

3. Скорость вращения

Относится к скорости вращения вала насоса в об/мин (оборотов в минуту). Чем выше скорость вращения, тем больше центробежная сила, действующая крыльчаткой на жидкость. Однако чрезмерно высокая скорость вращения приведет к увеличению износа оборудования. Обычно скорость вращения промышленных многоступенчатых центробежных насосов составляет 1450 об/мин или 2900 об/мин.

4. Эффективность

Относится к отношению эффективной мощности насоса к мощности на валу, что является важным показателем для измерения энергопотребления. Высококачественные многоступенчатые центробежные насосы могут достигать эффективности 75–90%. При выборе приоритет следует отдавать высокопроизводительному оборудованию, позволяющему существенно снизить эксплуатационные расходы.

Кроме того, для особых нужд нефтехимической промышленности для обеспечения стабильной работы оборудования также следует учитывать вспомогательные параметры, такие как температура среды (некоторые рабочие условия должны выдерживать температуры выше 200 ° C), вязкость среды (параметры необходимо регулировать при транспортировке вязких сред, таких как сырая нефть) и коррозионная стойкость (выбор материала в соответствии с характеристиками среды).

Советы по предотвращению ошибок при выборе многоступенчатого центробежного насоса

Выбор многоступенчатых центробежных насосов напрямую влияет на срок службы оборудования и эксплуатационные расходы. Особенно в сложных условиях работы, таких как нефтехимическая промышленность, неправильный выбор может легко привести к частым сбоям, высокому энергопотреблению и даже несчастным случаям. Освойте следующие пять советов, которые помогут вам сделать правильный выбор, не наступая на подводные камни:

1. Уточнить основные требования к рабочим условиям: понять физические свойства транспортируемой жидкой среды (плотность, вязкость, давление насыщенных паров, коррозия и т. д.), условия компоновки трубопровода системы устройства, условия эксплуатации (рабочая температура, давление внутри оборудования с обеих сторон входа и выхода насоса, производительность обработки и т. д.), а также положение насоса перед установкой. Рассчитайте такие параметры, как расход насоса, напор и чистый положительный напор на всасывании (NPSH).
2. Определите тип насоса. В зависимости от компоновки устройства, условий местности, уровня воды и условий эксплуатации определите, следует ли выбрать вертикальный, горизонтальный или другой тип насоса.
3. Сосредоточьтесь на эффективности и энергопотреблении: выбирайте оборудование с плоской кривой эффективности, чтобы гарантировать поддержание эффективности на высоком уровне в пределах фактического рабочего диапазона расхода, что может сэкономить много затрат на электроэнергию при долгосрочном использовании. В то же время выберите мощность двигателя, чтобы избежать перегрузки или недогрузки двигателя.
4. Выберите модели для конкретной отрасли. В нефтехимической промышленности действуют специальные стандарты, поэтому следует выбирать оборудование, соответствующее стандарту API 610 (центробежные насосы для нефтяной и газовой промышленности). Такие насосы прошли строгие испытания, могут адаптироваться к коррозии, высокой температуре и высокому давлению химических сред и имеют более высокую надежность.

Заключение

Благодаря уникальному преимуществу многоступенчатого повышения давления многоступенчатые центробежные насосы играют незаменимую роль в нефтехимической, энергетической, строительной и других областях. Компания Teffiko всегда фокусировалась на исследованиях, разработках и производстве высококачественных многоступенчатых центробежных насосов, ориентированных на требования к рабочему состоянию. Наша продукция строго соответствует высоким отраслевым стандартам, таким как API 610, сочетая в себе основные преимущества: высокую эффективность, энергосбережение, устойчивость к коррозии и стабильность. Они подходят для сложных промышленных условий, таких как высокая температура, высокое давление и сильная коррозия, предоставляя индивидуальные решения для транспортировки под высоким давлением для клиентов по всему миру.
