В великом ландшафте жидкостных машин,Теффикоуже давно активно занимается производством центробежных насосов.Центробежные насосызанимают доминирующее положение благодаря простой конструкции и широкому спектру применения. Хотя существует большое разнообразие центробежных насосов, начиная от миниатюрных бытовых повысительных насосов и заканчивая гигантскими промышленными дренажными станциями с совершенно разным внешним видом, их основные «органы» поразительно похожи, когда их корпуса сняты.
Сегодня мы проведем углубленный анализ деталей конструкции и логики эволюции центробежных насосов, объединив классические насосы типа B, современные насосы IS и насосы двойного всасывания с большим расходом.

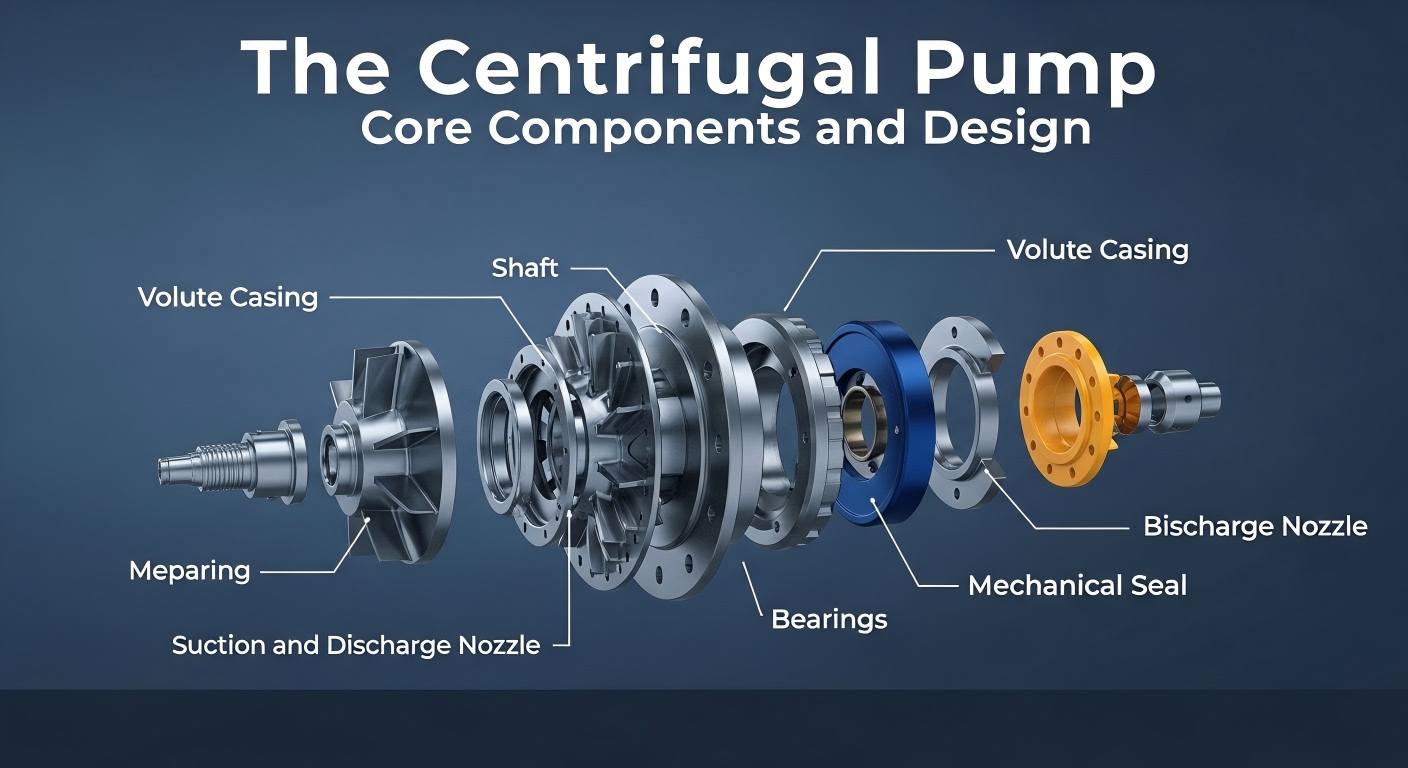

Независимо от типа насоса, базовую конструкцию центробежных насосов составляют следующие основные компоненты:
Поняв общую структуру центробежных насосов, мы дополнительно изучим несколько распространенных типов центробежных насосов, каждый из которых имеет специальную конструкцию, позволяющую адаптироваться к различным условиям работы.
Насос типа B представляет собой классическую конструкцию центробежного насоса, характеризующуюся тем, что один конец насоса поддерживается подшипниками внутри кронштейна, а конец, на котором установлено рабочее колесо, консольно выступает из кронштейна. В зависимости от комбинации корпуса и крышки насоса насосы типа B делятся на типы с передним и задним открытием. Конструкция, открывающаяся назад, дает значительные преимущества при обслуживании: кронштейн вместе с рабочим колесом можно снять, просто ослабив накидную гайку кронштейна, не разбирая впускной и выпускной трубопроводы насоса, что значительно упрощает процесс технического обслуживания. Большая часть осевой силы насосов типа B уравновешивается балансировочными отверстиями на рабочем колесе, а оставшаяся сила воспринимается подшипниками. Этот тип насоса прост по конструкции, надежен в эксплуатации, прост в изготовлении и обслуживании, легко адаптируется, поэтому когда-то он широко использовался.
Насос IS — это основной одноступенчатый центробежный насос одностороннего всасывания, который постепенно заменяет насосы типа B. Он был оптимизирован на основе насосов типа B для повышения энергоэффективности и удобства. Диаметр всасывающего отверстия рабочего колеса насосов IS обычно больше, а всасывающие и нагнетательные отверстия корпуса насоса также были улучшены, при этом корпус насоса непосредственно опирается на основание. По сравнению с насосами типа Б той же производительности насосы IS имеют меньшую номинальную мощность, что отражает их энергосберегающие характеристики. Насосы IS также имеют конструкцию с задним открытием, что повышает удобство обслуживания: вращающиеся части можно снять для технического обслуживания, сняв промежуточное соединение удлиненной муфты, не разбирая корпус насоса, трубопроводы и двигатель. Насосы IS подходят для промышленного и городского водоснабжения и водоотведения, а также сельскохозяйственного орошения и могут перекачивать чистую воду или жидкости с физико-химическими свойствами, близкими к чистой воде, с температурой не выше 80°С.
Одноступенчатый центробежный насос двойного всасывания конструктивно эквивалентен объединению двух рабочих колес насосов типа B, при этом жидкость поступает как с левой, так и с правой стороны рабочего колеса одновременно, что делает его расход намного больше, чем у насоса одностороннего всасывания того же размера. Его ротор поддерживается с обоих концов, а корпус насоса обычно представляет собой спиральный тип с горизонтальным разъемом, с двумя полуспиральными всасывающими камерами, образующими разделенную конструкцию вместе с корпусом насоса. Такая конструкция не только обеспечивает большие скорости потока, но и сама уравновешивает осевую силу насоса за счет симметричного входа жидкости в рабочее колесо, что устраняет необходимость в дополнительном устройстве балансировки осевой силы. При одинаковой скорости потока насосы двойного всасывания обычно обладают лучшей устойчивостью к кавитации, чем насосы одинарного всасывания, что особенно важно при транспортировке легко испаряющихся жидкостей или в условиях высокой высоты всасывания. Уплотнение вала насоса в основном представляет собой сальниковое уплотнение с кольцом водяного уплотнения, установленным в сальниковой коробке для охлаждения и смазки путем подачи воды под давлением.
От высокой долговечности насосов типа B до энергосберегающей точности насосов IS и великолепной производительности насосов двойного всасывания — структурная эволюция центробежных насосов всегда концентрировалась на двух основных темах: эффективности и удобстве обслуживания. Различные типы центробежных насосов, основанные на общей конструкции ядра, имеют свои собственные структурные характеристики и преимущества применения для удовлетворения потребностей различных промышленных сценариев.Теффикопродолжит расширять возможности исследований, разработок и применения центробежных насосов с использованием профессиональных технологий.
