Вертикальные центробежные насосы: полное руководство по конструкции, применению, выбору и техническому обслуживанию

2026-03-17 0 Оставьте мне сообщение

В современном промышленном обращении с жидкостямивертикальные центробежные насосыстали первым выбором инженеров во всем мире благодаря своей уникальной конструкции и отличным характеристикам. Teffiko, профессиональный бренд, занимающийся исследованиями, разработками и производством гидравлического оборудования, имеет глубокие корни в области жидкостного машиностроения. Мы не только уделяем особое внимание их гидравлической эффективности, но также ценим их стабильность и коэффициент использования пространства в сложных условиях работы.

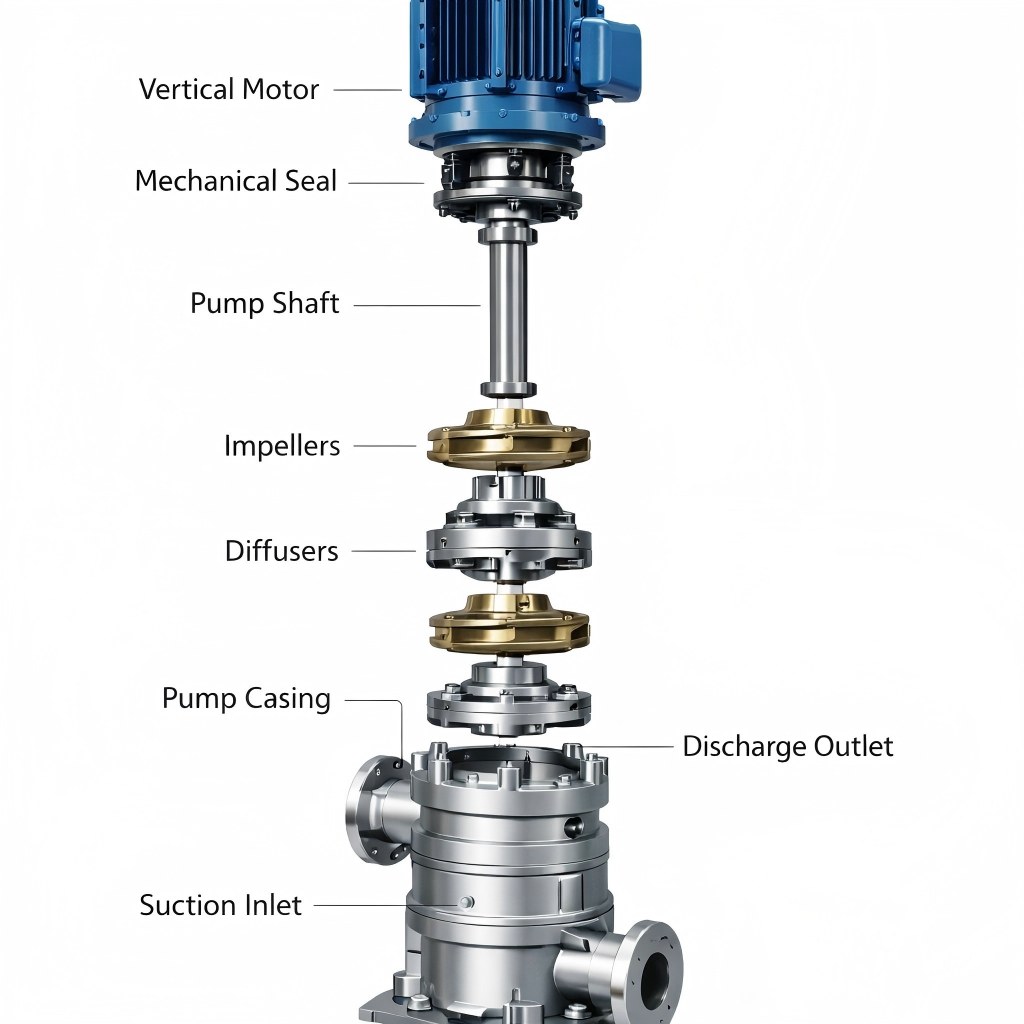

Vertical Pump Structure Diagram

1. Основная структура и принцип работы вертикальных центробежных насосов.

Вертикальцентробежный насоспредставляет собой тип лопастного насоса, ось которого перпендикулярна горизонтальной плоскости. Его основной принцип работы заключается в преобразовании механической энергии в кинетическую энергию и энергию давления жидкости с помощью центробежной силы, создаваемой высокоскоростным вращением крыльчатки.

Ключевые технические сооружения:

Вертикальная конструкция двигателя: двигатель расположен над корпусом насоса и напрямую приводит в движение вал насоса через муфту, эффективно предотвращая повреждение двигателя, вызванное утечкой жидкости. Оптимизация гидравлической модели: усовершенствованная конструкция моделирования CFD (вычислительная гидродинамика) используется для обеспечения плавного канала потока и максимально минимизации потерь от воздействия потока жидкости. Небольшая площадь помещения: это наиболее интуитивно понятная особенность вертикальных насосов. По сравнению с горизонтальными насосами той же производительности их площадь составляет около

n обычно экономится более чем на 60%.

2. Основные преимущества вертикальных центробежных насосов

По сравнению с горизонтальными центробежными насосами вертикальные центробежные насосы демонстрируют значительные преимущества при конкретных условиях работы:

Небольшая площадь: корпус насоса установлен вертикально, что значительно экономит ценное пространство на земле и особенно подходит для мест с ограниченным пространством, таких как каюты кораблей, подземные насосные станции или компактное промышленное оборудование.
Простой запуск и заливка: поскольку рабочее колесо обычно может быть погружено в жидкость (например, в вертикальных погружных насосах), дополнительная заливка не требуется, что упрощает процесс запуска и эффективно предотвращает кавитацию.
Хорошие антикавитационные характеристики: рабочее колесо погружено в жидкость с небольшой или положительной высотой всасывания, что эффективно снижает вероятность кавитации и продлевает срок службы насоса.
Удобное обслуживание: некоторые вертикальные насосы имеют конструкцию «обратного извлечения», которая позволяет проверять и обслуживать внутренние компоненты без разборки трубопровода, что повышает эффективность обслуживания.
Компактная конструкция и низкий уровень шума. Конструкция современных вертикальных центробежных насосов имеет тенденцию быть интегрированной и оптимизированной, обычно с низким уровнем рабочего шума и вибрации.

3. Типичные сценарии применения

Благодаря своим уникальным преимуществам вертикальные центробежные насосы широко используются в следующих областях:

Муниципальное водоснабжение и канализация. Выполняя функции повысительных насосов, пожарных насосов или канализационных насосов, они играют ключевую роль в городской инфраструктуре.
Промышленные системы оборотного водоснабжения: обеспечение стабильной транспортировки жидкости в градирнях, питательной воде котлов, химических процессах и других звеньях.
Нефтехимическая промышленность: транспортировка различных агрессивных, легковоспламеняющихся, взрывоопасных или высокотемпературных сред, особенно подходящих для погружной установки для обеспечения безопасного производства.
Морская и морская техника: используется в балластной воде, охлаждающей воде, противопожарной защите и других системах в узком пространстве корабельных кают.
Сельскохозяйственное орошение: подъем воды из глубоких колодцев или резервуаров для удовлетворения потребностей орошения сельскохозяйственных угодий.
Очистка воды для защиты окружающей среды: транспортировка различных водных сред на очистные сооружения, подготовка чистой воды и другие соединения.

4. Диагностика распространенных неисправностей и рекомендации по техническому обслуживанию.

Даже хорошо спроектированные вертикальные центробежные насосы при длительной эксплуатации могут иметь различные неисправности. Своевременная диагностика и техническое обслуживание являются залогом их эффективной и стабильной работы.

4.1 Общие неисправности

Явление неисправности	Возможные причины	Метод диагностики
Недостаточный поток/низкий напор	1. Изношенное или засоренное рабочее колесо 2. Изношенное уплотнительное кольцо с повышенной внутренней утечкой 3. Скорость вращения не достигает номинального значения 4. Засорен или пропускает воздух всасывающий трубопровод	Осмотрите рабочее колесо и уплотнительное кольцо; измерить скорость вращения; проверить давление в трубопроводе
Чрезмерная вибрация/ненормальный шум	1. Поврежденный подшипник или плохая смазка 2. Несоосная муфта 3. Несбалансированное рабочее колесо 4. Нестабильный фундамент	Проверьте температуру и смазку подшипников; проверить соосность муфты; провести динамическую проверку баланса; проверить анкерные болты
Утечка механического уплотнения	1. Изношена или повреждена уплотнительная поверхность 2. Неисправна пружина 3. Несоответствие материалов динамических и статических колец 4. Неправильная установка	Осмотрите уплотнительную поверхность и пружину; подтвердить материалы; переустановить
Перегрев двигателя	1. Чрезмерная нагрузка двигателя 2. Неисправность подшипника двигателя 3. Ненормальное напряжение питания 4. Плохое рассеивание тепла.	Измерьте ток; осмотреть подшипник; измерить напряжение; очистить воздуховод теплоотвода

4.2 Рекомендации по техническому обслуживанию

Регулярный осмотр: регулярно проверяйте рабочее состояние насоса, температуру подшипников, уровень вибрации, шума и состояние уплотнений.
Управление смазкой: Смажьте или замените смазку подшипника в соответствии с циклом и типом, рекомендованными производителем.
Проверка и замена уплотнений: Регулярно проверяйте износ механического уплотнения и своевременно заменяйте его при обнаружении утечек или сильного износа.
Очистка и защита от коррозии: Содержите корпус насоса и окружающую среду в чистоте, а также выполняйте антикоррозионную обработку компонентов, склонных к коррозии.
Управление запасными частями: Подготовьте запасные части для часто изнашиваемых деталей (таких как механические уплотнения, подшипники, уплотнительные кольца и т. д.) для своевременной замены.

Заключение

Как эффективное и надежное оборудование для транспортировки жидкостей вертикальные центробежные насосы играют незаменимую роль в современной промышленности. Глубоко понимая принципы их работы, в полной мере используя их структурные преимущества и реализуя научные стратегии обслуживания, мы можем максимизировать их производительность и обеспечить непрерывность и экономичность промышленного производства.Теффиковсегда стремилась предоставлять высококачественные вертикальные центробежные насосы и профессиональную техническую поддержку для работы с промышленными жидкостями. Мы надеемся, что это руководство предоставит вам полезные ссылки и рекомендации по выбору, применению и обслуживанию вертикальных центробежных насосов. Teffiko поможет вам повысить эффективность и удобство транспортировки промышленных жидкостей.
